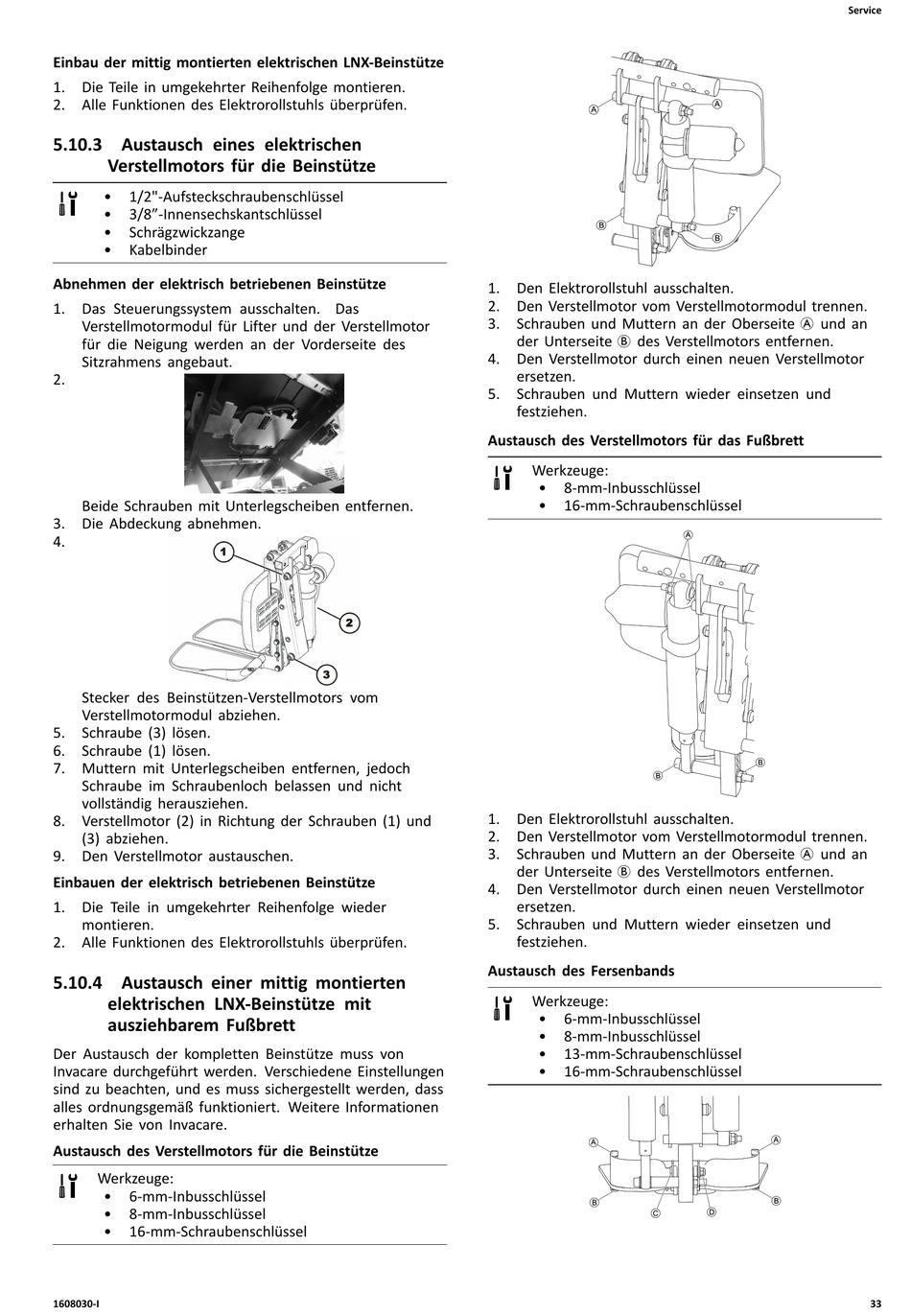

Austausch Eines Elektrischen Verstellmotors Für; Die Beinstütze; Austausch Einer Mittig Montierten Elektrischen Lnx-Beinstütze Mit Ausziehbarem Fußbrett - Invacare Modulite Servicehandbuch

Einbau der mittig montierten elektrischen LNX-Beinstütze
1. Die Teile in umgekehrter Reihenfolge montieren.
2. Alle Funktionen des Elektrorollstuhls überprüfen.
5.10.3 Austausch eines elektrischen
Verstellmotors für die Beinstütze
• 1/2"-Aufsteckschraubenschlüssel
• 3/8"-Innensechskantschlüssel
• Schrägzwickzange
• Kabelbinder
Abnehmen der elektrisch betriebenen Beinstütze
1. Das Steuerungssystem ausschalten. Das
Verstellmotormodul für Lifter und der Verstellmotor
für die Neigung werden an der Vorderseite des
Sitzrahmens angebaut.
2.
Beide Schrauben mit Unterlegscheiben entfernen.
3. Die Abdeckung abnehmen.
4.
Stecker des Beinstützen-Verstellmotors vom
Verstellmotormodul abziehen.
5. Schraube (3) lösen.
6. Schraube (1) lösen.
7. Muttern mit Unterlegscheiben entfernen, jedoch
Schraube im Schraubenloch belassen und nicht
vollständig herausziehen.
8. Verstellmotor (2) in Richtung der Schrauben (1) und
(3) abziehen.
9. Den Verstellmotor austauschen.
Einbauen der elektrisch betriebenen Beinstütze
1. Die Teile in umgekehrter Reihenfolge wieder
montieren.
2. Alle Funktionen des Elektrorollstuhls überprüfen.
5.10.4 Austausch einer mittig montierten
elektrischen LNX-Beinstütze mit
ausziehbarem Fußbrett
Der Austausch der kompletten Beinstütze muss von
Invacare durchgeführt werden. Verschiedene Einstellungen
sind zu beachten, und es muss sichergestellt werden, dass
alles ordnungsgemäß funktioniert. Weitere Informationen
erhalten Sie von Invacare.
Austausch des Verstellmotors für die Beinstütze
Werkzeuge:
• 6-mm-Inbusschlüssel
• 8-mm-Inbusschlüssel
• 16-mm-Schraubenschlüssel
1608030-I
1. Den Elektrorollstuhl ausschalten.
2. Den Verstellmotor vom Verstellmotormodul trennen.
3. Schrauben und Muttern an der Oberseite A und an
der Unterseite B des Verstellmotors entfernen.
4. Den Verstellmotor durch einen neuen Verstellmotor
ersetzen.
5. Schrauben und Muttern wieder einsetzen und
festziehen.
Austausch des Verstellmotors für das Fußbrett
Werkzeuge:
• 8-mm-Inbusschlüssel
• 16-mm-Schraubenschlüssel
1. Den Elektrorollstuhl ausschalten.
2. Den Verstellmotor vom Verstellmotormodul trennen.
3. Schrauben und Muttern an der Oberseite A und an
der Unterseite B des Verstellmotors entfernen.
4. Den Verstellmotor durch einen neuen Verstellmotor
ersetzen.
5. Schrauben und Muttern wieder einsetzen und
festziehen.
Austausch des Fersenbands
Werkzeuge:
• 6-mm-Inbusschlüssel
• 8-mm-Inbusschlüssel
• 13-mm-Schraubenschlüssel
• 16-mm-Schraubenschlüssel
