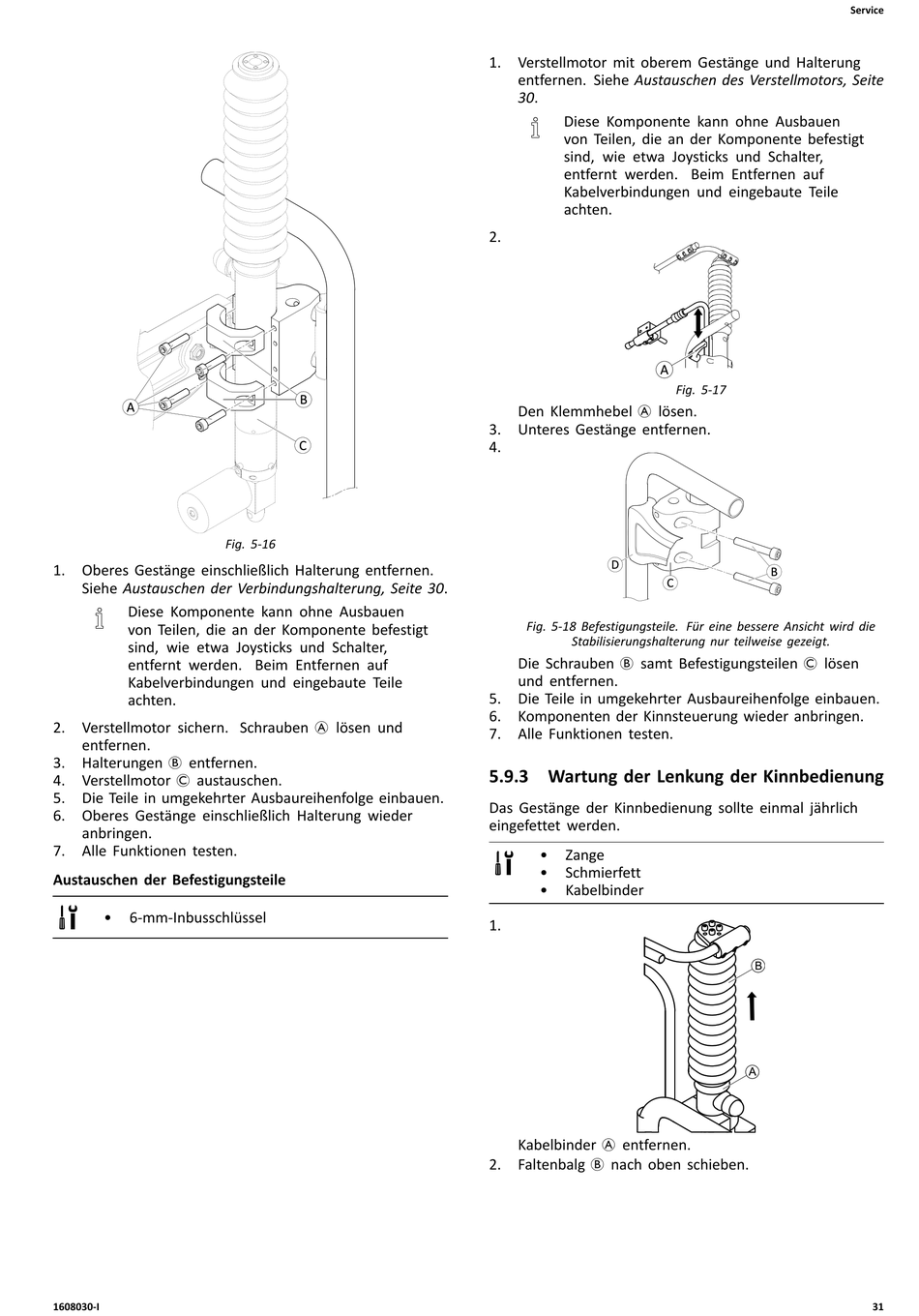

Fig. 5-16
1. Oberes Gestänge einschließlich Halterung entfernen.
Siehe Austauschen der Verbindungshalterung, Seite 30.
Diese Komponente kann ohne Ausbauen
von Teilen, die an der Komponente befestigt
sind, wie etwa Joysticks und Schalter,
entfernt werden. Beim Entfernen auf
Kabelverbindungen und eingebaute Teile
achten.
2. Verstellmotor sichern. Schrauben A lösen und
entfernen.
3. Halterungen B entfernen.
4. Verstellmotor C austauschen.
5. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
6. Oberes Gestänge einschließlich Halterung wieder
anbringen.
7. Alle Funktionen testen.
Austauschen der Befestigungsteile
• 6-mm-Inbusschlüssel
1608030-I
1. Verstellmotor mit oberem Gestänge und Halterung
entfernen. Siehe Austauschen des Verstellmotors, Seite
30.
Diese Komponente kann ohne Ausbauen
von Teilen, die an der Komponente befestigt
sind, wie etwa Joysticks und Schalter,
entfernt werden. Beim Entfernen auf
Kabelverbindungen und eingebaute Teile
achten.
2.
Den Klemmhebel A lösen.
3. Unteres Gestänge entfernen.
4.
Fig. 5-18 Befestigungsteile. Für eine bessere Ansicht wird die
Stabilisierungshalterung nur teilweise gezeigt.
Die Schrauben B samt Befestigungsteilen C lösen
und entfernen.
5. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
6. Komponenten der Kinnsteuerung wieder anbringen.
7. Alle Funktionen testen.

5.9.3 Wartung der Lenkung der Kinnbedienung

Das Gestänge der Kinnbedienung sollte einmal jährlich
eingefettet werden.
• Zange
• Schmierfett
• Kabelbinder
1.
Kabelbinder A entfernen.
2. Faltenbalg B nach oben schieben.
Fig. 5-17
