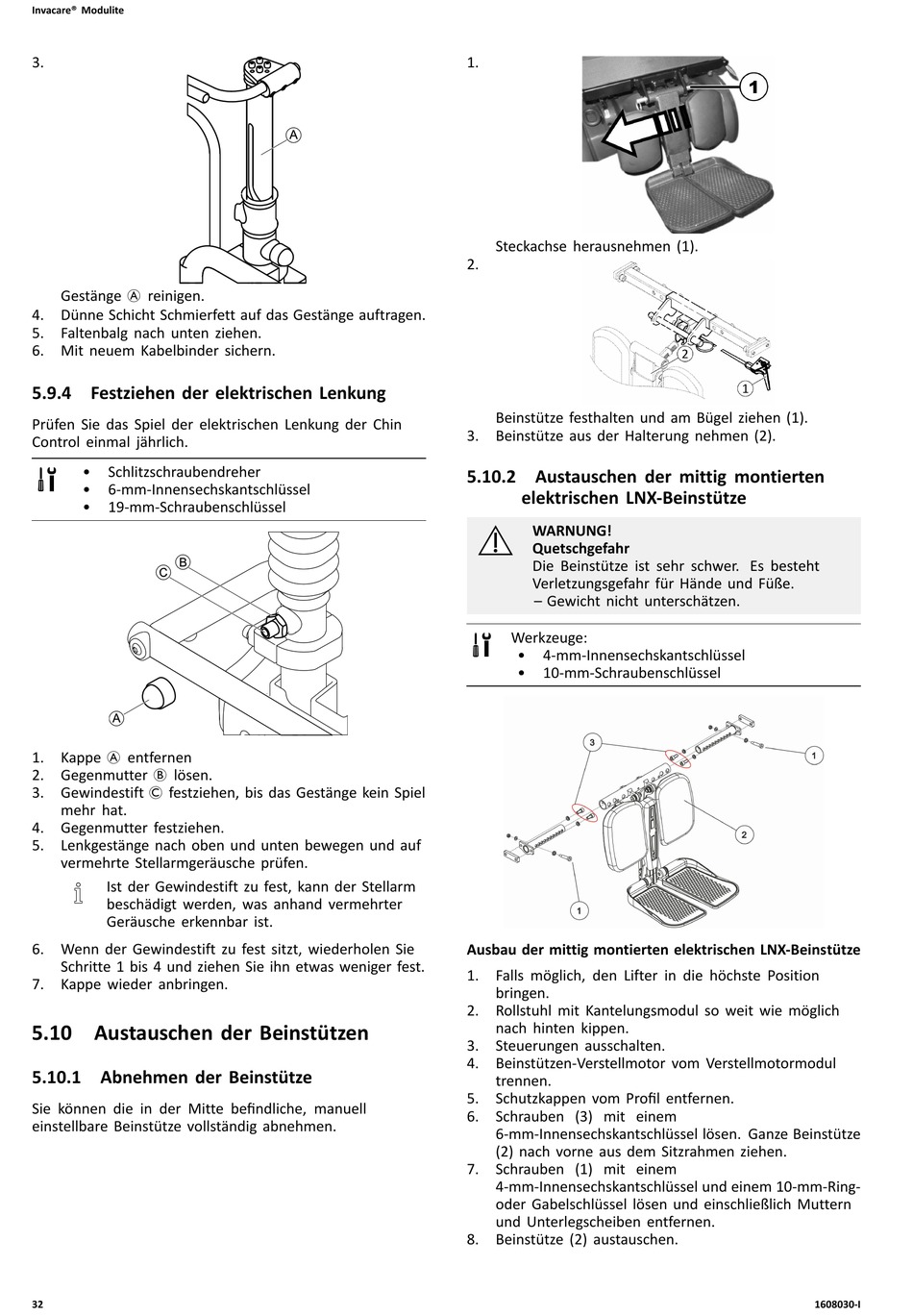

Invacare® Modulite
3.
Gestänge A reinigen.
4. Dünne Schicht Schmierfett auf das Gestänge auftragen.
5. Faltenbalg nach unten ziehen.
6. Mit neuem Kabelbinder sichern.

5.9.4 Festziehen der elektrischen Lenkung

Prüfen Sie das Spiel der elektrischen Lenkung der Chin
Control einmal jährlich.
• Schlitzschraubendreher
• 6-mm-Innensechskantschlüssel
• 19-mm-Schraubenschlüssel
1. Kappe A entfernen
2. Gegenmutter B lösen.
3. Gewindestift C festziehen, bis das Gestänge kein Spiel
mehr hat.
4. Gegenmutter festziehen.
5. Lenkgestänge nach oben und unten bewegen und auf
vermehrte Stellarmgeräusche prüfen.
Ist der Gewindestift zu fest, kann der Stellarm
beschädigt werden, was anhand vermehrter
Geräusche erkennbar ist.
6. Wenn der Gewindestift zu fest sitzt, wiederholen Sie
Schritte 1 bis 4 und ziehen Sie ihn etwas weniger fest.
7. Kappe wieder anbringen.
5.10 Austauschen der Beinstützen
5.10.1 Abnehmen der Beinstütze
Sie können die in der Mitte befindliche, manuell
einstellbare Beinstütze vollständig abnehmen.
32
1.
Steckachse herausnehmen (1).
2.
Beinstütze festhalten und am Bügel ziehen (1).
3. Beinstütze aus der Halterung nehmen (2).
5.10.2 Austauschen der mittig montierten
elektrischen LNX-Beinstütze
WARNUNG!
Quetschgefahr
Die Beinstütze ist sehr schwer. Es besteht
Verletzungsgefahr für Hände und Füße.
– Gewicht nicht unterschätzen.
Werkzeuge:
• 4-mm-Innensechskantschlüssel
• 10-mm-Schraubenschlüssel
Ausbau der mittig montierten elektrischen LNX-Beinstütze
1. Falls möglich, den Lifter in die höchste Position
bringen.
2. Rollstuhl mit Kantelungsmodul so weit wie möglich
nach hinten kippen.
3. Steuerungen ausschalten.
4. Beinstützen-Verstellmotor vom Verstellmotormodul
trennen.
5. Schutzkappen vom Profil entfernen.
6. Schrauben (3) mit einem
6-mm-Innensechskantschlüssel lösen. Ganze Beinstütze
(2) nach vorne aus dem Sitzrahmen ziehen.
7. Schrauben (1) mit einem
4-mm-Innensechskantschlüssel und einem 10-mm-Ring-
oder Gabelschlüssel lösen und einschließlich Muttern
und Unterlegscheiben entfernen.
8. Beinstütze (2) austauschen.
1608030-I
