Anbringen
1. Die Teile in umgekehrter Reihenfolge wieder
montieren.
2. Schrauben (3) festziehen, bis sie fest genug sind, damit
die Fußplatte kaum noch bewegt werden kann. In
dem mit (2) gekennzeichneten Bereich gibt es eine
Einstellschraube, die nur erreichbar ist, wenn die
Fußplatte noch oben geschwenkt wird.
3. Mit 1/64"-Innensechskantschlüssel den Winkel der
Fußplatte mit dieser Schraube auf den Benutzer
einstellen.

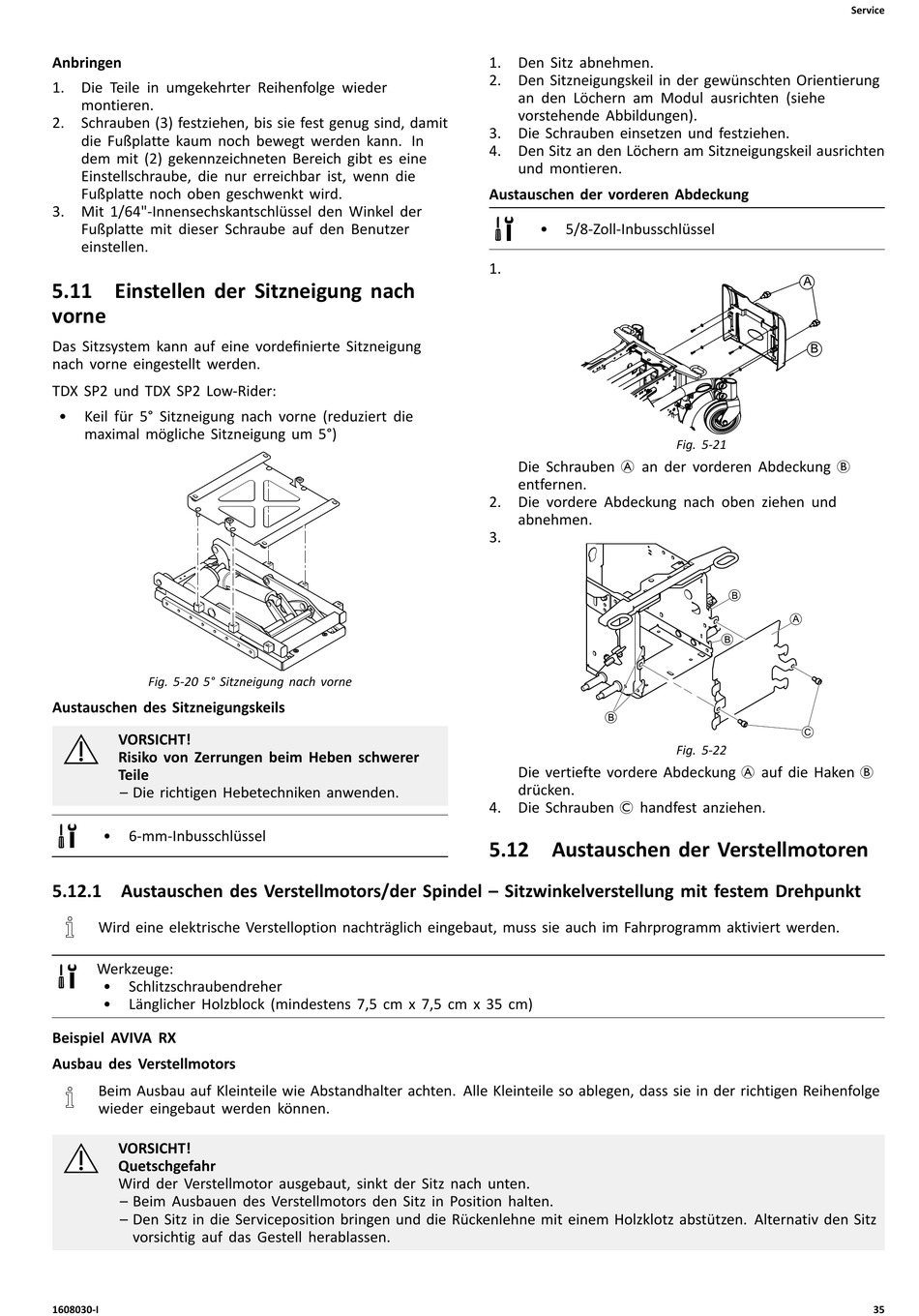

5.11 Einstellen der Sitzneigung nach
vorne
Das Sitzsystem kann auf eine vordefinierte Sitzneigung
nach vorne eingestellt werden.
TDX SP2 und TDX SP2 Low-Rider:
•
Keil für 5° Sitzneigung nach vorne (reduziert die
maximal mögliche Sitzneigung um 5°)
Fig. 5-20 5° Sitzneigung nach vorne
Austauschen des Sitzneigungskeils
VORSICHT!
Risiko von Zerrungen beim Heben schwerer
Teile
– Die richtigen Hebetechniken anwenden.
•
6-mm-Inbusschlüssel
5.12.1 Austauschen des Verstellmotors/der Spindel – Sitzwinkelverstellung mit festem Drehpunkt
Wird eine elektrische Verstelloption nachträglich eingebaut, muss sie auch im Fahrprogramm aktiviert werden.
Werkzeuge:
•
Schlitzschraubendreher
•
Länglicher Holzblock (mindestens 7,5 cm x 7,5 cm x 35 cm)
Beispiel AVIVA RX
Ausbau des Verstellmotors
Beim Ausbau auf Kleinteile wie Abstandhalter achten. Alle Kleinteile so ablegen, dass sie in der richtigen Reihenfolge
wieder eingebaut werden können.
VORSICHT!
Quetschgefahr
Wird der Verstellmotor ausgebaut, sinkt der Sitz nach unten.
– Beim Ausbauen des Verstellmotors den Sitz in Position halten.
– Den Sitz in die Serviceposition bringen und die Rückenlehne mit einem Holzklotz abstützen. Alternativ den Sitz
vorsichtig auf das Gestell herablassen.
1608030-I
1. Den Sitz abnehmen.
2. Den Sitzneigungskeil in der gewünschten Orientierung
an den Löchern am Modul ausrichten (siehe
vorstehende Abbildungen).
3. Die Schrauben einsetzen und festziehen.
4. Den Sitz an den Löchern am Sitzneigungskeil ausrichten
und montieren.
Austauschen der vorderen Abdeckung
•
5/8-Zoll-Inbusschlüssel
1.
Die Schrauben A an der vorderen Abdeckung B
entfernen.
2. Die vordere Abdeckung nach oben ziehen und
abnehmen.
3.
Die vertiefte vordere Abdeckung A auf die Haken B
drücken.
4. Die Schrauben C handfest anziehen.
5.12 Austauschen der Verstellmotoren
Fig. 5-21
Fig. 5-22
Service
35
