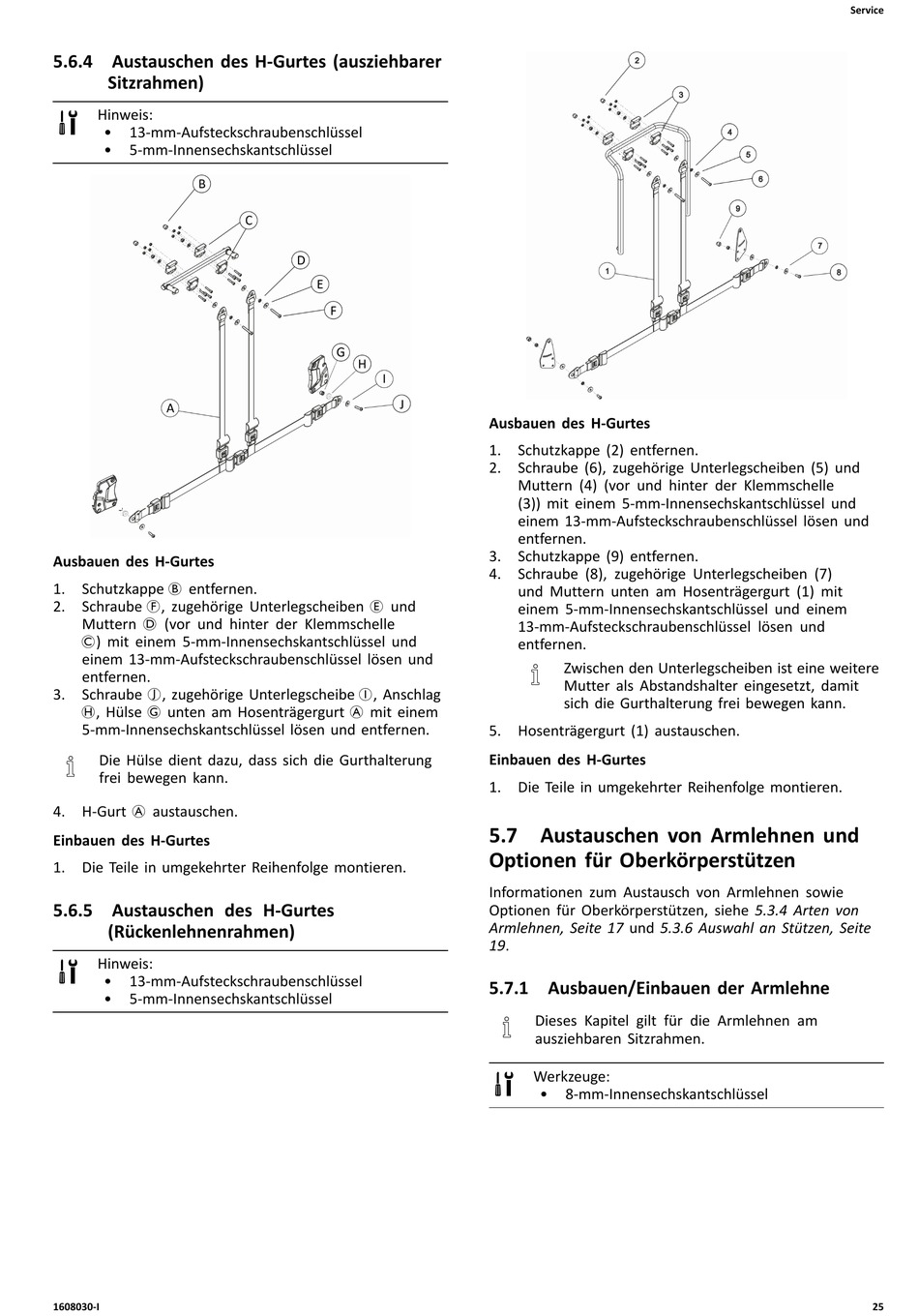

5.6.4 Austauschen des H-Gurtes (ausziehbarer
Sitzrahmen)
Hinweis:
• 13-mm-Aufsteckschraubenschlüssel
• 5-mm-Innensechskantschlüssel
Ausbauen des H-Gurtes
1. Schutzkappe B entfernen.
2. Schraube F, zugehörige Unterlegscheiben E und
Muttern D (vor und hinter der Klemmschelle
C) mit einem 5-mm-Innensechskantschlüssel und
einem 13-mm-Aufsteckschraubenschlüssel lösen und
entfernen.
3. Schraube J, zugehörige Unterlegscheibe I, Anschlag
H, Hülse G unten am Hosenträgergurt A mit einem
5-mm-Innensechskantschlüssel lösen und entfernen.
Die Hülse dient dazu, dass sich die Gurthalterung
frei bewegen kann.
4. H-Gurt A austauschen.
Einbauen des H-Gurtes
1. Die Teile in umgekehrter Reihenfolge montieren.
5.6.5 Austauschen des H-Gurtes
(Rückenlehnenrahmen)
Hinweis:
• 13-mm-Aufsteckschraubenschlüssel
• 5-mm-Innensechskantschlüssel
1608030-I
Ausbauen des H-Gurtes
1. Schutzkappe (2) entfernen.
2. Schraube (6), zugehörige Unterlegscheiben (5) und
Muttern (4) (vor und hinter der Klemmschelle
(3)) mit einem 5-mm-Innensechskantschlüssel und
einem 13-mm-Aufsteckschraubenschlüssel lösen und
entfernen.
3. Schutzkappe (9) entfernen.
4. Schraube (8), zugehörige Unterlegscheiben (7)
und Muttern unten am Hosenträgergurt (1) mit
einem 5-mm-Innensechskantschlüssel und einem
13-mm-Aufsteckschraubenschlüssel lösen und
entfernen.
Zwischen den Unterlegscheiben ist eine weitere
Mutter als Abstandshalter eingesetzt, damit
sich die Gurthalterung frei bewegen kann.
5. Hosenträgergurt (1) austauschen.
Einbauen des H-Gurtes
1. Die Teile in umgekehrter Reihenfolge montieren.
5.7 Austauschen von Armlehnen und
Optionen für Oberkörperstützen
Informationen zum Austausch von Armlehnen sowie
Optionen für Oberkörperstützen, siehe 5.3.4 Arten von
Armlehnen, Seite 17 und 5.3.6 Auswahl an Stützen, Seite
19.

5.7.1 Ausbauen/Einbauen der Armlehne

Dieses Kapitel gilt für die Armlehnen am
ausziehbaren Sitzrahmen.
Werkzeuge:
• 8-mm-Innensechskantschlüssel
Service
25
