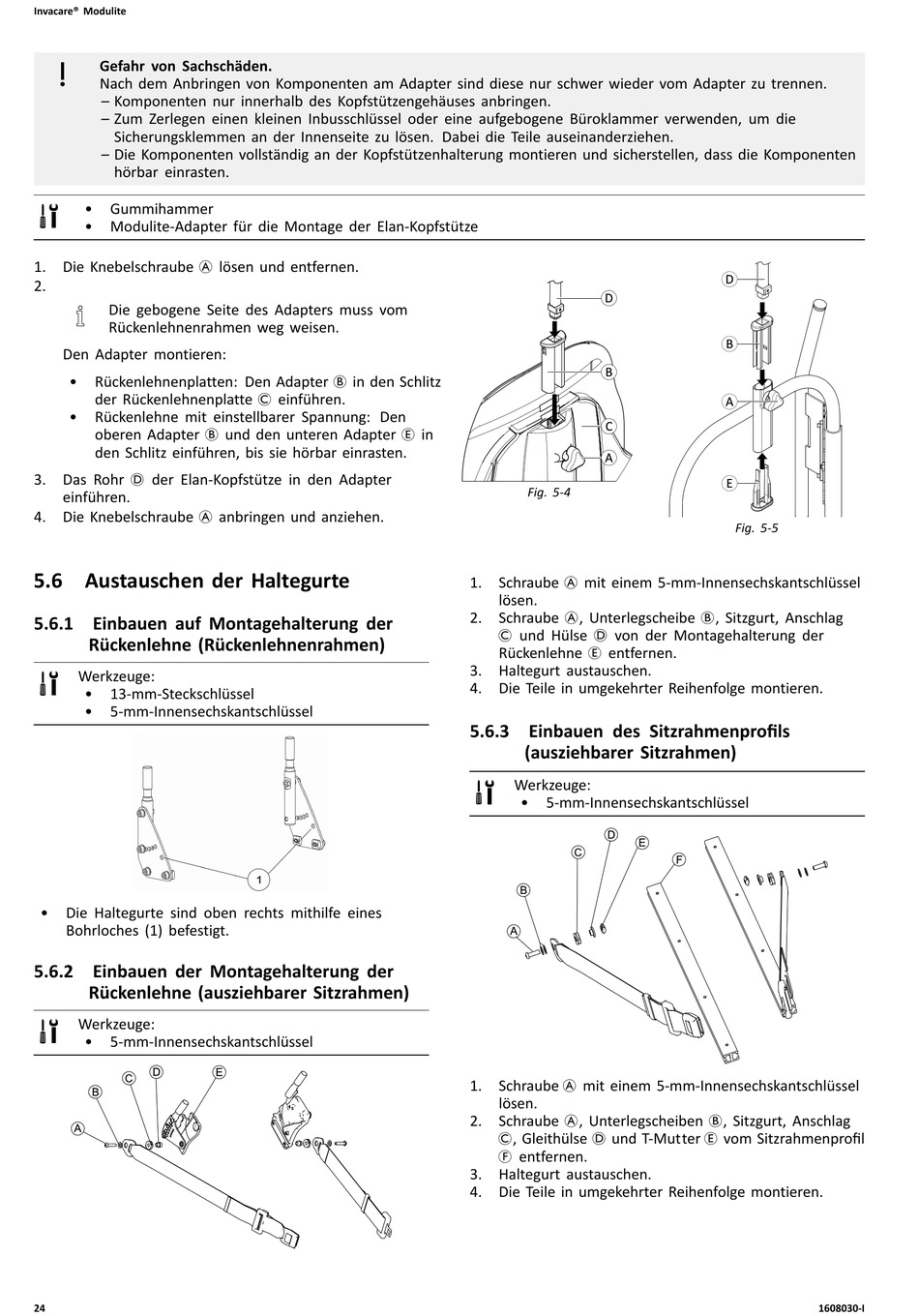

Austauschen Der Haltegurte; Einbauen Auf Montagehalterung Der Rückenlehne; (Rückenlehnenrahmen); Einbauen Der Montagehalterung Der Rückenlehne (Ausziehbarer Sitzrahmen) - Invacare Modulite Servicehandbuch

Invacare® Modulite
Gefahr von Sachschäden.
Nach dem Anbringen von Komponenten am Adapter sind diese nur schwer wieder vom Adapter zu trennen.
– Komponenten nur innerhalb des Kopfstützengehäuses anbringen.
– Zum Zerlegen einen kleinen Inbusschlüssel oder eine aufgebogene Büroklammer verwenden, um die
Sicherungsklemmen an der Innenseite zu lösen. Dabei die Teile auseinanderziehen.
– Die Komponenten vollständig an der Kopfstützenhalterung montieren und sicherstellen, dass die Komponenten
hörbar einrasten.
• Gummihammer
• Modulite-Adapter für die Montage der Elan-Kopfstütze
1. Die Knebelschraube A lösen und entfernen.
2.
Die gebogene Seite des Adapters muss vom
Rückenlehnenrahmen weg weisen.
Den Adapter montieren:
• Rückenlehnenplatten: Den Adapter B in den Schlitz
der Rückenlehnenplatte C einführen.
• Rückenlehne mit einstellbarer Spannung: Den
oberen Adapter B und den unteren Adapter E in
den Schlitz einführen, bis sie hörbar einrasten.
3. Das Rohr D der Elan-Kopfstütze in den Adapter
einführen.
4. Die Knebelschraube A anbringen und anziehen.

5.6 Austauschen der Haltegurte

5.6.1 Einbauen auf Montagehalterung der
Rückenlehne (Rückenlehnenrahmen)
Werkzeuge:
• 13-mm-Steckschlüssel
• 5-mm-Innensechskantschlüssel
• Die Haltegurte sind oben rechts mithilfe eines
Bohrloches (1) befestigt.
5.6.2 Einbauen der Montagehalterung der
Rückenlehne (ausziehbarer Sitzrahmen)
Werkzeuge:
• 5-mm-Innensechskantschlüssel
24
Fig. 5-4
1. Schraube A mit einem 5-mm-Innensechskantschlüssel
lösen.
2. Schraube A, Unterlegscheibe B, Sitzgurt, Anschlag
C und Hülse D von der Montagehalterung der
Rückenlehne E entfernen.
3. Haltegurt austauschen.
4. Die Teile in umgekehrter Reihenfolge montieren.
5.6.3 Einbauen des Sitzrahmenprofils
(ausziehbarer Sitzrahmen)
Werkzeuge:
• 5-mm-Innensechskantschlüssel
1. Schraube A mit einem 5-mm-Innensechskantschlüssel
lösen.
2. Schraube A, Unterlegscheiben B, Sitzgurt, Anschlag
C, Gleithülse D und T-Mutter E vom Sitzrahmenprofil
F entfernen.
3. Haltegurt austauschen.
4. Die Teile in umgekehrter Reihenfolge montieren.
Fig. 5-5
1608030-I
