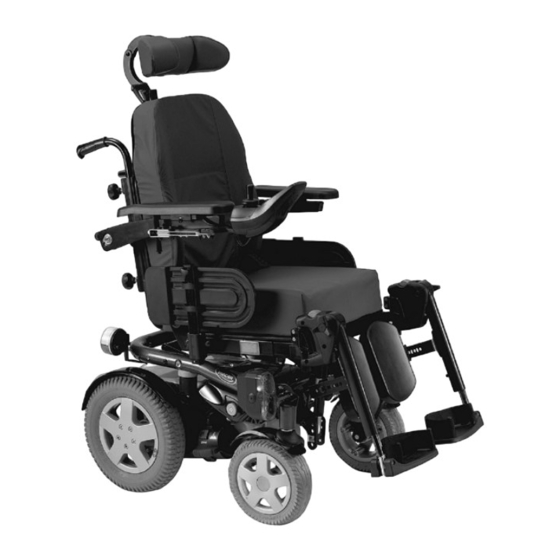

Elektrorollstuhl
Vorschau ausblenden Andere Handbücher für Kite:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

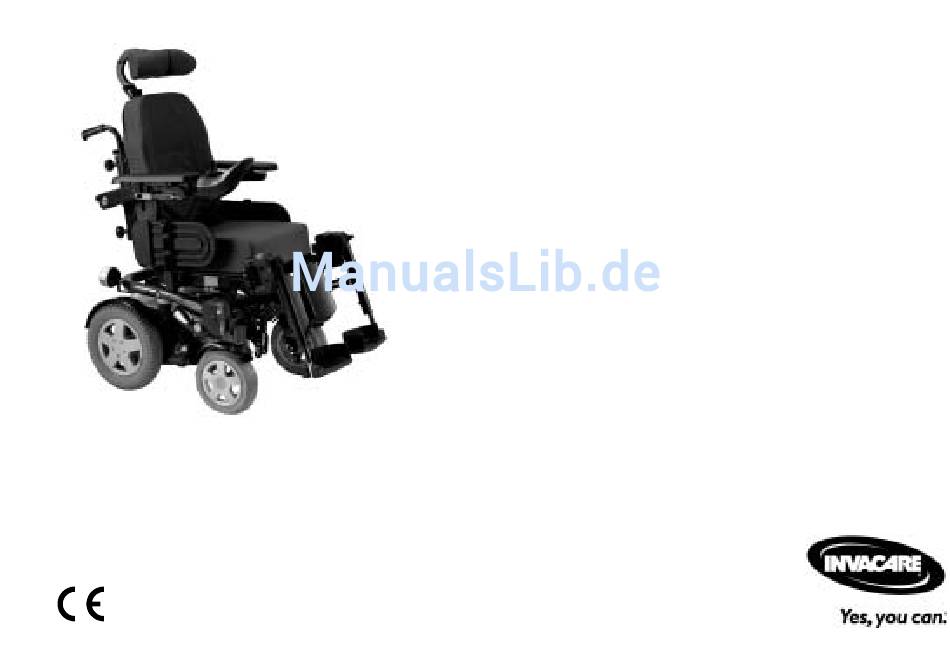

Dieses Handbuch MUSS dem Benutzer des Rollstuhls übergeben werden.
VOR der Verwendung dieses Rollstuhls lesen Sie bitte diese
Gebrauchsanweisung und heben Sie diese gut auf, um später nochmals darin
nachzulesen.
Invacare® Kite™
Elektrorollstuhl
Gebrauchsanweisung
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Invacare Kite

Inhaltszusammenfassung für Invacare Kite

  • Seite 1 Invacare® Kite™ Elektrorollstuhl Gebrauchsanweisung Dieses Handbuch MUSS dem Benutzer des Rollstuhls übergeben werden. VOR der Verwendung dieses Rollstuhls lesen Sie bitte diese Gebrauchsanweisung und heben Sie diese gut auf, um später nochmals darin nachzulesen.
  • Seite 2 ® Wie erreichen Sie Invacare ® Wenn Sie Fragen haben oder Unterstützung brauchen, bitten wir Sie, sich erst an Ihren Invacare Fachhändler zu wenden Dort verfügt man über die erforderlichen Fachkenntnisse und Einrichtungen, aber ® auch über Kenntnisse, die speziell Ihr Invacare -Produkt betreffen, um Ihnen einen rundum zufriedenstellenden Service bieten zu können...
  • Seite 3 +44 (0)1656 77 62 20 Pencoed uk@invacare.com Bridgend CF35 5HZ WWW: www.invacare.co.uk United Kingdom Invacare Mecc San s.r.l. +39 0445 38 00 59 Via dei Pini, 62 Fax: +39 0445 38 00 34 I - 36016 Thiene (VI) italia@invacare.com ITALIA WWW: www.invacare.it...
  • Seite 4 +46 (0)8 761 81 08 Fagerstagatan 9 sweden@invacare.com S-163 91 Spånga finland@invacare.com Sverige WWW: www.invacare.se Tillverkare: MÖLNDAL Invacare® Deutschland GmbH  : +46 (0)31 86 36 00 Kleiststraße 49 Fax: +46 (0)31 86 36 06 D-32457 Porta Westfalica ginvacare@invacare.com Deutschland LANDSKRONA ...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel Seite Einleitung Wichtige Symbole in dieser Anleitung ..................13 Wichtige Symbole am Fahrzeug ....................15 Typenklassifikation und bestimmungsgemäßer Gebrauch ..........17 Gebrauchsfähigkeit .........................17 Garantie ............................18 Indikationen..........................19 Lebensdauer ..........................19 Sicherheitshinweise Allgemeine Sicherheitshinweise....................20 Sicherheitshinweise bezüglich Pflege und Wartung ............23 Sicherheitshinweise zu elektromagnetischer Verträglichkeit ..........24 Sicherheitshinweise zum Fahrbetrieb / Schiebebetrieb............25 Sicherheitshinweise zu Veränderungen und Umbauten am Rollstuhl ......27 Die wichtigsten Teile...
  • Seite 6 Fahren Vor der ersten Fahrt........................36 Parken und Stillstand......................37 6.2.1 Feststellbremse aktivieren/deaktivieren ...............37 Hindernisse überwinden......................39 6.3.1 Maximale Hindernishöhe ....................39 6.3.2 Sicherheitshinweise zum Hinauffahren von Hindernissen ...........39 6.3.3 So überwinden Sie Hindernisse richtig.................40 Steigungen und Gefälle ......................41 Teilnahme am öffentlichen Strassenverkehr................42 Schieben im Freilauf Motoren entkuppeln ........................42 Fahrpulte...
  • Seite 7 9.2.2 Manuell über Spindel ....................53 Rückenlehne einstellen......................55 9.3.1 Rückenlehne einstellen (Standardsitzeinheit) ..............55 9.3.1.1 Elektrisch .........................55 9.3.1.2 Manuell über Lochplatte ..................56 9.3.1.3 Manuell mit Handschrauben..................57 9.3.2 Rückenlehne einstellen (Flex 2 Sitzeinheit)..............58 9.3.2.1 Elektrisch .........................58 9.3.2.2 Manuell über Gasdruckfeder ...................58 9.3.2.3 Manuell über Spindel....................59 9.3.3 Einstellen der anpassbaren Rückenlehnenpolsterung ..........60 Kopfstütze einstellen ......................61...
  • Seite 8 10.1.1 Vari-F Fußstütze ......................74 10.1.1.1 Fußstütze nach außen schwenken und/oder entfernen..........74 10.1.1.2 Winkel einstellen......................75 10.1.1.3 Endanschlag der Fußstütze einstellen ..............77 10.1.1.4 Länge der Fußstütze einstellen ................80 10.1.2 Vari-A Beinstütze ......................81 10.1.2.1 Beinstütze nach außen schwenken und/oder entfernen .........81 10.1.2.2 Winkel einstellen......................82 10.1.2.3 Endanschlag der Beinstütze einstellen ..............85 10.1.2.4...
  • Seite 9 10.1.5.4 Tiefe der Wadenplatte einstellen ................109 10.1.5.5 Höhe der Wadenplatte einstellen ................110 10.1.6 Die Breite der seitlich montierten Beinstützen einstellen (Standard / Flex 2 Sitzeinheit)111 11 Elektrik 11.1 Sicherung der Fahrelektronik....................112 11.2 Batterien ..........................113 11.2.1 Wissenswertes über Batterien..................113 11.2.2 Batterien laden......................115 11.2.3 Mit beschädigten Batterien richtig umgehen ..............116 12 Instandhaltung 12.1...
  • Seite 10 16 Technische Daten 17 Ausgeführte Inspektionen...

  • Seite 11: Einleitung

    Die Entscheidung, ob das Modell für Sie als Benutzer geeignet ist, obliegt ausschließlich medizinischem Fachpersonal mit entsprechender Eignung. Invacare® oder dessen gesetzlicher Beauftragter übernimmt in Fällen, in denen ein Rollstuhl nicht auf das Handicap des Benutzers abgestimmt ist, keine Haftung.
  • Seite 12 Diese Anleitung enthält urheberrechtlich geschützte Informationen. Sie darf weder teilweise noch vollständig, ohne vorherige schriftliche Zustimmung von Invacare® bzw. deren gesetzlichem Beauftragten nachgedruckt oder vervielfältigt werden. Irrtum und Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

  • Seite 13: Wichtige Symbole In Dieser Anleitung

    Wichtige Symbole in dieser Anleitung Allgemeine Gefahren Dieses Symbol warnt vor allgemeinen Gefahren! • Befolgen Sie die Anweisungen, um Verletzungen oder Schäden am Produkt zu vermeiden! EXPLOSIONSGEFAHR! Dieses Symbol warnt vor einer Explosionsgefahr, zum Beispiel durch den hohen Luftdruck in einem pneumatischen Reifen! •...
  • Seite 14 Augenschutz tragen Dieses Symbol weist auf das Gebot hin einen Augenschutz zu tragen, zum Beispiel bei Arbeiten an Batterien. • Tragen Sie eine Schutzbrille, wenn dieses Symbol abgebildet ist. Schutzhandschuhe tragen Dieses Symbol weist auf das Gebot hin Schutzhandschuhe zu tragen, zum Beispiel bei Arbeiten an Batterien.

  • Seite 15: Wichtige Symbole Am Fahrzeug

    Dieser Rollstuhl darf als Fahrzeugsitz verwendet werden, jedoch nur wenn er mit der für diesen Rollstuhl von Invacare freigegebener Kopfstütze ausgestattet ist! • Bitte vergewissern Sie sich stets, dass der Rollstuhl mit der von Invacare erhältlichen Kopfstütze ausgestattet ist, bevor Sie ihn als Fahrzeugsitz verwenden!
  • Seite 16 Dieses Symbol verweist auf die maximale Breite auf die die Armlehne eingestellt werden kann. Zieht man die Armlehne weiter heraus, kann sie aus ihrer Halterung fallen. Für weitere Informationen siehe Kapitel "Breite der Armlehnen einstellen" auf Seite 51. Falls der Elektrorollstuhl mit einem Tisch ausgestattet ist, muss dieser zum Transport in einem Fahrzeug unbedingt entfernt und sicher verstaut werden!

  • Seite 17: Typenklassifikation Und Bestimmungsgemäßer Gebrauch

    Typenklassifikation und bestimmungsgemäßer Gebrauch Dieses Fahrzeug wurde für gehbehinderte und gehunfähige Personen konzipiert, die von ihrer Sehfähigkeit und ihrer körperlichen und geistigen Verfassung her in der Lage sind, ein Elektrofahrzeug zu steuern. Es wurde als Mobilitätsprodukt der Klasse B (Innen- und Außenbereich) gemäß...

  • Seite 18: Garantie

    • Sie sollten Ihren Elektrorollstuhl sofort stehenlassen, wenn seine Gebrauchsfähigkeit eingeschränkt wird durch z. B.: - Ausfall der Bremsen • Sie sollten umgehend einen autorisierten Invacare® Händler kontaktieren, wenn die Gebrauchsfähigkeit Ihres Elektrorollstuhls eingeschränkt wird durch z. B.: - Ausfall oder Defekt an der Lichtanlage...

  • Seite 19: Indikationen

    Indikationen Bei folgenden Indikationen empfiehlt sich der Einsatz dieses Mobilitätsproduktes: • Gehunfähigkeit bzw. stark eingeschränkte Gehfähigkeit im Rahmen des Grundbedürfnisses, sich in der eigenen Wohnung zu bewegen. • Das Bedürfnis, die Wohnung zu verlassen, um bei einem kurzen Spaziergang an die frische Luft zu kommen oder um die üblicherweise im Nahbereich der Wohnung liegenden Stellen zu erreichen, an denen Alltagsgeschäfte zu erledigen sind.

  • Seite 20: Sicherheitshinweise

    Sicherheitshinweise • VOR INBETRIEBNAHME GUT DURCHLESEN! Allgemeine Sicherheitshinweise Verletzungsgefahr besteht bei jeder Verwendung des Elektrorollstuhls entgegen den Vorgaben der Gebrauchsanweisung! • Verwenden Sie den Rollstuhl ausschließlich gemäß den Anweisungen in dieser Anleitung (siehe Kapitel "Typenklassifikation und bestimmungsgemäßer Gebrauch" auf Seite 17)! •...
  • Seite 21 Verletzungsgefahr, falls der Rollstuhl während der Fahrt ausgeschaltet wird, zum Beispiel mit der Ein/Austaste oder durch Abziehen eines Kabels, da der Rollstuhl mit einem plötzlichen, scharfen Ruck anhält! • Wenn Sie in einem Notfall bremsen müssen, lassen Sie einfach den Fahrhebel los. Der Rollstuhl hält automatisch (weitere Informationen hierzu finden Sie in der Gebrauchsanleitung Ihres Fahrpultes).
  • Seite 22 Metallteile und Oberflächen wie z. B. der Sitz oder die Armlehnen können sich sonst stark erhitzen. Brandgefahr und Gefahr des Liegenbleibens durch Anschluss elektrischer Geräte! • Schließen Sie keine elektrischen Geräte an Ihren Rollstuhl an, die von Invacare® nicht ausdrücklich dafür zugelassen sind. Lassen Sie alle elektrischen Installationen von Ihrem autorisierten Invacare®-Fachhändler vornehmen.

  • Seite 23: Sicherheitshinweise Bezüglich Pflege Und Wartung

    Sicherheitshinweise bezüglich Pflege und Wartung Unfallgefahr und Garantieverlust drohen bei unzureichender Wartung! • Aus Sicherheitsgründen und um Unfällen vorzubeugen, die aus nicht rechtzeitig erkanntem Verschleiß resultieren, ist es wichtig, das Elektromobil unter normalen Betriebsbedingungen in jährlichem Abstand einer Inspektion zu unterziehen (siehe Inspektionsplan der Service- Anleitung)! •...

  • Seite 24: Sicherheitshinweise Zu Elektromagnetischer Verträglichkeit

    Sicherheitshinweise zu elektromagnetischer Verträglichkeit Dieses elektrische Fahrzeug wurde erfolgreich nach internationalen Normen auf seine elektromagnetische Verträglichkeit hin geprüft. Allerdings können elektromagnetische Felder, wie sie von Radio- und Fernsehsendern, Funkgeräten und Mobiltelefonen erzeugt werden, die Funktion von elektrischen Fahrzeugen möglicherweise beeinflussen. Die in unseren Fahrzeugen verwendete Elektronik kann ebenfalls schwache elektromagnetische Störungen verursachen, die aber unterhalb der gesetzlichen Grenzen liegen.

  • Seite 25: Sicherheitshinweise Zum Fahrbetrieb / Schiebebetrieb

    Sicherheitshinweise zum Fahrbetrieb / Schiebebetrieb Verletzungsgefahr durch Umkippen des Elektrorollstuhls. • Steigungen und Gefälle nur bis zur maximalen sicheren Neigung (siehe Kapitel "Technische Daten" ab Seite 142) befahren. • Stellen Sie vor dem Hinauffahren von Steigungen Ihre Rückenlehne senkrecht bzw. die Sitzkantelung waagerecht! Wir empfehlen, vor dem Hinunterfahren von Gefällen die Rückenlehne und (falls vorhanden) die Sitzkantelung leicht nach hinten zu neigen! •...
  • Seite 26 Gefahr durch Liegenbleiben bei ungünstigen Wetterbedingungen, z.B. starker Kälte, an einem abgeschiedenen Ort. • Wenn Sie ein Benutzer mit stark eingeschränkter Beweglichkeit sind, unternehmen Sie bei ungünstigen Wetterbedingungen KEINE Fahrten ohne Begleitperson. Verletzungsgefahr, falls Ihr Fuß während der Fahrt von der Fußstütze abrutscht und unter den Elektrorollstuhl gerät.

  • Seite 27: Sicherheitshinweise Zu Veränderungen Und Umbauten Am Rollstuhl

    Sicherheitshinweise zu Veränderungen und Umbauten am Rollstuhl CE-Kennzeichnung des Rollstuhles Die Konformitätsbewertung / CE-Kennzeichnung wurde gemäß Richtlinie 93/42 EWG / MPG durchgeführt und gilt nur für das komplette Produkt. Wenn Komponenten oder Zubehörteile nachgerüstet oder ausgetauscht werden, erlischt die CE- Kennzeichnung, sofern diese Komponenten oder Zubehörteile nicht vom Hersteller für dieses Produkt freigegeben sind.
  • Seite 28 ACHTUNG: Gefahr von Verletzungen und Schäden am Rollstuhl durch nicht freigegebene Komponenten und Zubehörteile! Sitzsysteme, Anbauten und Zubehörteile, die nicht von Invacare® für die Verwendung mit diesem Elektrorollstuhl freigegeben sind können die Kippstabilität beeinträchtigen und die Kippgefahr erhöhen! • Verwenden Sie ausschließlich Sitzsysteme, Anbauten und Zubehörteile, die von Invacare®...
  • Seite 29 Elektrorollstuhl freigegeben wurde, kann das Rückenrohr überbeanspruchen und somit die Gefahr von Verletzungen und Schäden am Rollstuhl erhöhen! • Wenden Sie sich an Ihren Invacare®- Fachhändler. Dieser stellt sicher, dass die Rückenlehne sicher verwendet werden kann, z. B. durch Risikoanalysen, Berechnungen,...

  • Seite 30: Die Wichtigsten Teile

    Die wichtigsten Teile 1) Kopfstütze 2) Armlehne 3) Antriebsrad 4) Hebel zum Auskuppeln eines Motors (nur rechte Seite im Bild sichtbar) 5) Fahrpult 6) Beinstütze...

  • Seite 31: Die Position Der Aufkleber Am Produkt

    Die Position der Aufkleber am Produkt 1) Hinweis, den Tisch vor dem Transport zu entfernen 2) Kennzeichnung der Verzurrösen vorne und hinten Warnhinweis, wenn der Rollstuhl nicht als Fahrzeugsitz verwendet werden darf Hinweis auf nötige Kopfstütze, wenn der Rollstuhl als Fahrzeugsitz verwendet werden darf 3) Typenschild-Aufkleber am Chassis vorne rechts (auch im Gerätepaß...

  • Seite 32: Ein- Und Aussteigen

    Ein- und Aussteigen Wichtige Hinweise zum seitlichen Ein- und Auszusteigen! Um seitlich ein- und auszusteigen, muss die Armlehne entfernt werden! Den Stockhalter benutzen Falls ihr Elektrofahrzeug mit einem Stockhalter ausgestattet ist, kann dieser zum sicheren Transport eines Gehstockes oder von Unterarmgehstützen oder Gehstützen verwendet werden. Der Stockhalter besteht aus einem unteren Kunststoffbehälter und einer oberen Befestigung mit Klettverschluss.

  • Seite 33: Armlehne Zum Einsteigen Entfernen

    Armlehne zum Einsteigen entfernen Die Armlehne wird - je nach Ausführung - entweder mit einem Arretierungspin oder einer Feststellschraube befestigt. Falls Sie auf der Seite einsteigen möchten auf der das Fahrpult installiert ist, dann kann - je nach Ausführung - das Fahrpultkabel vom Fahrpult getrennt werden. 5.2.1 Standardsitz Armlehne entfernen:...

  • Seite 34: Flex 2 Sitzeinheit

    5.2.2 Flex 2 Sitzeinheit Armlehne entfernen: • Fahrpultkabel (1) vom Fahrpult lösen. • Arretierungspin (2) eindrücken. • Seitenteil aus der Aufnahme herausziehen.
  • Seite 35 Einsteigen: • Positionieren Sie den Rollstuhl möglichst nahe an Ihren Sitz. Gegebenenfalls muss dies durch eine Begleitperson geschehen. • Schalten Sie Ihren Rollstuhl aus. • Stellen Sie die Handbremse des Rollstuhls fest (falls vorhanden). • Nehmen Sie das Seitenteil ab oder schwenken Sie es nach oben. •...

  • Seite 36: Fahren

    Fahren HINWEIS Die maximale Zuladung, die in den technischen Daten genannt wird, sagt nur aus, dass das System für diese Masse insgesamt ausgelegt ist. Dies bedeutet aber nicht, dass man uneingeschränkt eine Person mit diesem Körpergewicht in den Rollstuhl setzen kann. Hier muss auf die Körperproportionen, wie z.B.

  • Seite 37: Parken Und Stillstand

    • der Rückspiegel (falls vorhanden) so eingestellt ist, dass Sie jederzeit hinter sich blicken können, ohne sich nach vorne beugen bzw. auf andere Weise Ihre Sitzposition verändern zu müssen. Parken und Stillstand Wenn Sie Ihr Fahrzeug parken bzw. bei längerem Stillstand des Fahrzeuges: •...
  • Seite 38 Feststellbremse aktivieren: • Hebel (1) nach vorne drücken. Feststellbremse deaktivieren: • Hebel (1) nach hinten ziehen.

  • Seite 39: Hindernisse Überwinden

    Hindernisse überwinden 6.3.1 Maximale Hindernishöhe Informationen zur maximalen Hindernishöhe finden Sie im Kapitel "Technische Daten" ab Seite 142. 6.3.2 Sicherheitshinweise zum Hinauffahren von Hindernissen ACHTUNG: Kippgefahr! • Fahren Sie Hindernisse niemals schräg an! • Stellen Sie vor dem Hinauffahren eines Hindernisses Ihre Rückenlehne senkrecht!

  • Seite 40: So Überwinden Sie Hindernisse Richtig

    6.3.3 So überwinden Sie Hindernisse richtig Hinauf- und Herunterfahren Richtig Sowohl zum Hinauf- als auch zum Herunterfahren von Hindernissen gilt dieselbe Vorgehensweise: • Fahren Sie das Hindernis bzw. den Bordstein rechtwinklig und langsam an. • Halten Sie je nach Antriebsart auf folgender Position an: Falsch - Bei zentralangetriebenen Rollstühlen: Kurz vor der Berührung der Vorderräder mit dem Hindernis.

  • Seite 41: Steigungen Und Gefälle

    Steigungen und Gefälle Informationen zur maximalen sicheren Neigung finden Sie im Kapitel "Technische Daten" ab Seite 142. ACHTUNG: Kippgefahr! • Fahren Sie Gefällstrecken mit max. 2/3 der Höchstgeschwindigkeit hinab! Vermeiden Sie beim Befahren von Gefällstrecken abrupte Fahrmanöver wie starkes Bremsen oder Beschleunigen! •...

  • Seite 42: Teilnahme Am Öffentlichen Strassenverkehr

    Bestimmungen eine Beleuchtung gefordert wird, muss Ihr Rollstuhl mit einer entsprechenden Beleuchtungsanlage ausgestattet sein. Bei Fragen wenden Sie sich an Ihren Invacare®-Fachhändler. Schieben im Freilauf Die Motoren des Rollstuhls sind mit Bremsen ausgestattet, die verhindern, dass der Rollstuhl bei abgeschaltetem Fahrpult unkontrolliert ins Rollen gerät.
  • Seite 43 Die Hebel zum Auskuppeln der Motoren befinden sich an beiden Motoren. Motor Auskuppeln: • Fahrpult ausschalten. • Kupplungshebel (1) nach unten drücken. Der Motor ist ausgekuppelt. Motor Einkuppeln: • Kupplungshebel (1) nach oben ziehen. Der Motor ist eingekuppelt.

  • Seite 44: Fahrpulte

    Fahrpulte Ihr Elektrorollstuhl kann mit verschiedenen Fahrpulten ausgestattet sein. Informationen zur Funktionsweise und Handhabung der einzelnen Fahrpulte entnehmen Sie bitte den entsprechenden beiliegenden separaten Gebrauchsanweisungen.

  • Seite 45: Den Rollstuhl An Die Sitzhaltung Des Benutzers Anpassen

    Den Rollstuhl an die Sitzhaltung des Benutzers anpassen ACHTUNG: Beschädigung des Rollstuhls und Unfallgefahr! Bei verschiedenen Kombinationen von Verstelloptionen und deren individuellen Einstellungen können Kollisionen zwischen Teilen des Rollstuhls auftreten! • Der Rollstuhl verfügt über ein individuell, mehrfach einstellbares Sitzsystem inkl. einstellbarer Beinstützen, Armlehnen, einer Kopstütze oder anderer Optionen.

  • Seite 46: Anpassungsmöglichkeiten Der Armlehnen Und Des Fahrpults

    Anpassungsmöglichkeiten der Armlehnen und des Fahrpults ACHTUNG: Wenn die Position des Fahrpultes eingestellt wird, und nicht alle Befestigungsschrauben fest angezogen werden, besteht die Gefahr, dass das Fahrpult bei einem Zusammenstoß mit einem Hindernis (wie z.B. ein Türrahmen oder eine Tischkante) nach hinten geschoben werden könnte! Dadurch könnte der Fahrhebel gegen die Armauflage verkeilt werden und der Rollstuhl würde unkontrolliert nach vorne fahren! Der Benutzer bzw.

  • Seite 47: Höhe Des Fahrpults Einstellen

    9.1.2 Höhe des Fahrpults einstellen 9.1.2.1 Höheneinstellbarer abschwenkbarer Fahrpulthalter Voraussetzungen: • 1x Innensechskantschlüssel 6 mm • Lösen Sie die Innensechskantschraube (1). • Stellen Sie das Fahrpult auf die gewünschte Höhe ein. • Ziehen Sie die Innensechskantschraube wieder fest.

  • Seite 48: Fahrpult Seitlich Abschwenken

    9.1.3 Fahrpult seitlich abschwenken Wenn Ihr Rollstuhl mit einem abschwenkbaren Fahrpulthalter ausgestattet ist, kann das Fahrpult zur Seite geschoben werden, um z.B. an einen Tisch heranzufahren.

  • Seite 49: Höhe Der Armlehnen Einstellen

    9.1.4 Höhe der Armlehnen einstellen 9.1.4.1 Standard-Sitzeinheit • Flügelschraube (1) lösen. • Armlehne auf die gewünschte Höhe einstellen. • Flügelschraube wieder festdrehen.

  • Seite 50: Die Rotation Der Hemi-Armlehne Einstellen

    9.1.5 Die Rotation der Hemi-Armlehne einstellen Einstellung vornehmen • Armlehne nach innen oder nach außen schwenken.

  • Seite 51: Breite Der Armlehnen Einstellen

    9.1.6 Breite der Armlehnen einstellen 9.1.6.1 Standard-Sitzeinheit WARNUNG! Erhebliche Verletzungsgefahr, wenn eine Armlehne aus ihrem Halterohr herausfällt, weil sie auf eine Breite eingestellt wurde, die den erlaubten Wert überschreitet! • Die Breiteneinstellung weist kleine Aufkleber mit Markierungen und dem Wort "STOP" auf! Die Armlehne darf niemals über den Punkt an dem das Wort "STOP"...

  • Seite 52: Flex 2 Sitzeinheit

    9.1.6.2 Flex 2 Sitzeinheit Voraussetzungen: • Innensechskantschlüssel 8 mm Einstellung vornehmen • Schraube (1) lösen. • Armlehne auf die gewünschte Position einstellen. • Schraube wieder festdrehen. • Vorgang für die zweite Armlehne wiederholen.

  • Seite 53: Den Sitzwinkel Einstellen

    Den Sitzwinkel einstellen ACHTUNG! Jede Veränderung des Sitzwinkels bzw. des Rückenlehnenwinkels verändert die Geometrie des Elektrorollstuhls und wirkt sich auf die dynamische Kippstabilität aus! • Für mehr Informationen zu dynamischer Kippstabilität, das korrekte Überwinden von Hindernissen, das Befahren von Steigungen und Gefällen, sowie die korrekte Position von Rückenlehnen- und Sitzwinkel, sehen Sie bitte die Kapitel "Hindernisse überwinden"...
  • Seite 54 Das Bild rechts zeigt die Position der Spindel (1) zur manuellen Verstellung des Sitzwinkels.

  • Seite 55: Rückenlehne Einstellen

    Rückenlehne einstellen ACHTUNG! Jede Veränderung des Sitzwinkels bzw. des Rückenlehnenwinkels verändert die Geometrie des Elektrorollstuhls und wirkt sich auf die dynamische Kippstabilität aus! • Für mehr Informationen zu dynamischer Kippstabilität, das korrekte Überwinden von Hindernissen, das Befahren von Steigungen und Gefällen, sowie die korrekte Position von Rückenlehnen- und Sitzwinkel, sehen Sie bitte die Kapitel "Hindernisse überwinden"...

  • Seite 56: Manuell Über Lochplatte

    9.3.1.2 Manuell über Lochplatte • Gurt (1) nach hinten ziehen. Die Arretierungsstifte (2, im Bild nur die rechte Seite sichtbar) werden aus den Lochplatten herausgezogen. Die Rückenlehne lässt sich nun bewegen. • Rückenlehne in die gewünschte Position bringen. • Gurt wieder loslassen. Die Arretierungsstifte rasten wieder ein.

  • Seite 57: Manuell Mit Handschrauben

    9.3.1.3 Manuell mit Handschrauben Die Neigung der Rückenlehne hat sechs Stellungen, von -10° bis +30°. • Handschrauben (1) auf beiden Seiten herausdrehen. • Die Rückenlehne wird durch die Wahl einer Kombination eines der zwei Bohrlöcher im Rückenlehnenrahmen, und eines der sechs Bohrlöcher in der Fixierungsplatte eingestellt.

  • Seite 58: Rückenlehne Einstellen (Flex 2 Sitzeinheit)

    9.3.2 Rückenlehne einstellen (Flex 2 Sitzeinheit) 9.3.2.1 Elektrisch Hinweise zur elektrischen Verstellung finden Sie in der Gebrauchsanweisung Ihres Fahrpultes. 9.3.2.2 Manuell über Gasdruckfeder Der Hebel (1) zur Verstellung des Rückenlehnenwinkels befindet sich auf der gegenüberliegenden Seite vom Fahrpult unter der Armlehne.

  • Seite 59: Manuell Über Spindel

    9.3.2.3 Manuell über Spindel • Um den Rückenlehnenwinkel zu verändern, lösen Sie zunächst mit einem Sechskantschlüssel die Muttern (A) an der Sicherungsschraube. • Stellen Sie den gewünschten Rückenwinkel durch Drehen des Metallrohrs ein. • Ziehen Sie die Muttern (A) wieder fest.

  • Seite 60: Einstellen Der Anpassbaren Rückenlehnenpolsterung

    9.3.3 Einstellen der anpassbaren Rückenlehnenpolsterung • Entfernen Sie das Rückenlehnenkissen (mit Klettbandstreifen befestigt) indem Sie es hoch und abziehen, um an die Einstellbänder zu gelangen. • Stellen Sie die Spannung der einzelnen Bänder wie gewünscht ein. • Setzen Sie das Rückenlehnenkissen wieder ein.

  • Seite 61: Kopfstütze Einstellen

    Bei Kollisionen kann dies zur Überstreckung des Nackens führen! • Eine Kopfstütze muss installiert sein! Die von Invacare® optional zu diesem Rollstuhl mitgelieferte Kopfstütze ist optimal für den Einsatz während eines Transports geeignet.

  • Seite 62: Position Der Kopf- Oder Nackenstütze Anpassen

    9.4.1 Position der Kopf- oder Nackenstütze anpassen Die Schritte zur Anpassung der Position der Kopf- oder Nackenstütze sind bei allen Modellen identisch. Voraussetzungen: • Innensechskantschlüssel 5 mm • Schrauben (1, 2) oder Spannhebel (3) lösen. • Kopf- oder Nackenstütze in die gewünschte Position bringen.

  • Seite 63: Höhe Der Kopf- Oder Nackenstütze Anpassen

    9.4.2 Höhe der Kopf- oder Nackenstütze anpassen Die Schritte zur Anpassung der Höhe der Kopf- oder Nackenstütze sind bei allen Modellen identisch. • Handschraube (1) lösen. • Kopf- oder Nackenstütze auf die gewünschte Höhe einstellen. • Handschraube wieder festziehen.

  • Seite 64: Position Der Kopfstütze Mit Kinnunterstützung Anpassen

    9.4.3 Position der Kopfstütze mit Kinnunterstützung anpassen Voraussetzungen: • Innensechskantschlüssel 5 mm • Schraube (1) lösen. • Kopfstütze nach links oder rechts in die gewünschte Position schieben. • Schraube wieder festziehen.

  • Seite 65: Kinnunterstützungen Anpassen

    9.4.4 Kinnunterstützungen anpassen • Kinnunterstützungen nach innen drücken oder nach aussen ziehen bis die gewünschte Position erreicht ist.

  • Seite 66: Der Rückhaltegurt

    Der Rückhaltegurt Ein Rückhaltegurt ist eine Option, die entweder ab Werk am Rollstuhl montiert geliefert wird, oder vom Fachhändler nachgerüstet werden kann. Falls Ihr Rollstuhl mit einem Rückhaltegurt ausgestattet ist, wird Sie Ihr Fachhändler über Anpassung und Verwendung informiert haben. Der Rückhaltegurt dient dazu, dem Benutzer eines Rollstuhls zu helfen, eine optimale Sitzposition einzuhalten.

  • Seite 67: Den Rückhaltegurt Richtig Einstellen

    Zustand befindet; keine Beschädigungen oder Verschleiß aufweist, und dass er ordnungsgemäß am Rollstuhl befestigt ist. Falls der Gurt mittels einer Schraubverbindung befestigt ist, stellen Sie sicher, dass die Verbindung sich nicht gelockert bzw. gelöst hat. Mehr Informationen zu Wartungsarbeiten an Gurten finden Sie in der Serviceanleitung, erhältlich von Invacare®.

  • Seite 68: Pelotten Einstellen (Flexsitz)

    Pelotten einstellen (Flexsitz) Die Pelotten können in der Breite, Höhe und Tiefe eingestellt werden. 9.6.1 Breite einstellen • Handschrauben (1) lösen. • Pelotten auf die gewünschte Breite einstellen. • Handschrauben wieder festdrehen.

  • Seite 69: Höhe Einstellen

    9.6.2 Höhe einstellen Voraussetzungen: • Innensechskantschlüssel 5 mm • Innensechskantschrauben der Höhenverstellung (1) lösen. • Pelotten auf die gewünschte Höhe einstellen. • Schrauben wieder festdrehen.

  • Seite 70: Tiefe Einstellen

    9.6.3 Tiefe einstellen Voraussetzungen: • Innensechskantschlüssel 5 mm • Schrauben (1) der Tiefeneinstellung lösen. • Pelotten auf die gewünschte Tiefe einstellen. • Schrauben wieder festdrehen.

  • Seite 71: Einstellen Des Höhenverstellbaren Schiebegriffs (Flex 2 Sitzeinheit)

    Einstellen des höhenverstellbaren Schiebegriffs (Flex 2 Sitzeinheit) • Lösen Sie die Knäufe (1), die den Schiebegriff halten. • Stellen Sie den Griff auf die gewünschte Höhe ein. • Ziehen Sie die Knäufe wieder fest.

  • Seite 72: Den Tisch Einstellen Bzw. Entfernen

    Den Tisch einstellen bzw. entfernen ACHTUNG: Verletzungsgefahr bzw. Sachschäden falls ein Elektrorollstuhl, der mit einem Tisch ausgestattet ist, in einem Transportfahrzeug transportiert wird! • Einen eventuell vorhandenen Tisch zum Transport immer entfernen! 9.8.1 Seitliches Einstellen des Tisches • Lösen Sie die Flügelschraube (1). •...

  • Seite 73: Tiefe Des Tisches Einstellen / Tisch Entfernen

    9.8.2 Tiefe des Tisches einstellen / Tisch entfernen • Lösen Sie die Flügelschraube (1). • Stellen Sie den Tisch auf die gewünschte Tiefe ein (oder entfernen Sie ihn gänzlich). • Ziehen Sie die Schraube wieder fest. 9.8.3 Den Tisch zur Seite schwenken Um ein- und auszusteigen kann der Tisch hoch und zur Seite weggeschwenkt werden.

  • Seite 74: Fuß- Und Beinstützen Einstellen

    Fuß- und Beinstützen einstellen 10.1 Seitlich montierte Bein- bzw. Fußstützen 10.1.1 Vari-F Fußstütze 10.1.1.1 Fußstütze nach außen schwenken und/oder entfernen Der kleine Entriegelungsknopf befindet sich am Oberteil der Fußstütze. Wenn die Fußstütze entriegelt ist, kann sie zum Einsteigen nach innen oder nach außen geschwenkt, sowie komplett abgenommen werden.

  • Seite 75: Winkel Einstellen

    10.1.1.2 Winkel einstellen ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! Voraussetzungen: • 1x Innensechskantschlüssel 6 mm • Schraube (1) mit dem Innensechskantschlüssel lösen. •...
  • Seite 76 • Gewünschten Winkel einstellen. • Schraube (1) wieder festziehen.

  • Seite 77: Endanschlag Der Fußstütze Einstellen

    10.1.1.3 Endanschlag der Fußstütze einstellen Voraussetzungen: • 1x Innensechskantschlüssel 6 mm • 1x Gabelschlüssel 10 mm Die Endposition der Fußstütze wird durch einen Gummipuffer (1) bestimmt. Der Gummipuffer kann herein- oder herausgeschraubt werden (A) bzw. nach oben oder nach unten verschoben werden (B).
  • Seite 78 • Schraube (1) mit dem Innensechskantschlüssel lösen und Fußstütze nach oben schwenken, um an den Gummipuffer heranzukommen. • Kontermutter (1) mit dem Gabelschlüssel lösen.
  • Seite 79 • Gummipuffer in die gewünschte Position bringen • Kontermutter wieder festdrehen • Fußstütze in die gewünschte Position bringen. • Schraube wieder festdrehen.

  • Seite 80: Länge Der Fußstütze Einstellen

    10.1.1.4 Länge der Fußstütze einstellen ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! Voraussetzungen: • 1x Innensechskantschlüssel 5 mm •...

  • Seite 81: Vari-A Beinstütze

    10.1.2 Vari-A Beinstütze 10.1.2.1 Beinstütze nach außen schwenken und/oder entfernen Der kleine Entriegelungsknopf befindet sich am Oberteil der Beinstütze. Wenn die Beinstütze entriegelt ist, kann sie zum Einsteigen nach innen oder nach außen geschwenkt, sowie komplett abgenommen werden. • Entriegelungsknopf (1) drücken und Beinstütze nach außen schwenken.

  • Seite 82: Winkel Einstellen

    10.1.2.2 Winkel einstellen ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! • Lösen Sie den Feststellknauf (1) mindestens eine Umdrehung gegen den Uhrzeigersinn.
  • Seite 83 • Schlagen Sie auf den Knauf, um den Feststellmechanismus zu lösen.
  • Seite 84 • Stellen Sie den gewünschten Winkel ein. • Ziehen Sie den Knauf mit dem Uhrzeigersinn fest.

  • Seite 85: Endanschlag Der Beinstütze Einstellen

    10.1.2.3 Endanschlag der Beinstütze einstellen Voraussetzungen: • 1x Gabelschlüssel 10 mm Die Endposition der Beinstütze wird durch einen Gummipuffer (A) bestimmt. Der Gummipuffer kann herein- oder herausgeschraubt werden (A) bzw. nach oben oder nach unten verschoben werden (B).
  • Seite 86 • Lösen Sie den Feststellknauf (1) mindestens eine Umdrehung gegen den Uhrzeigersinn. • Schlagen Sie auf den Knauf, um den Feststellmechanismus zu lösen.
  • Seite 87 • Beinstütze nach oben schwenken, um an den Gummipuffer heranzukommen. • Kontermutter (1) mit dem Gabelschlüssel lösen.
  • Seite 88 • Gummipuffer in die gewünschte Position bringen • Kontermutter wieder festdrehen • Beinstütze in die gewünschte Position bringen. • Feststellknauf wieder festziehen.

  • Seite 89: Länge Der Beinstütze Einstellen

    10.1.2.4 Länge der Beinstütze einstellen ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! Voraussetzungen: • 1x Innensechskantschlüssel 6 mm •...

  • Seite 90: Tiefe Der Wadenplatte Einstellen

    10.1.2.5 Tiefe der Wadenplatte einstellen Die Tiefe der Wadenplatte kann über das Halteblech eingestellt werden. Die Lochkombinationen des Halteblechs erlauben 5 verschiedene Tiefeneinstellungen. Voraussetzungen: • 1x Gabelschlüssel 10 mm • Mutter (1) mit dem Gabelschlüssel lösen und entfernen. • Gewünschte Tiefe einstellen. Beachten Sie dabei bitte, dass die runden Löcher für die Halteschraube der Wadenplatte vorgesehen sind, die länglichen Löcher für den Metallstift ohne Gewinde.

  • Seite 91: Höhe Der Wadenplatte Einstellen

    10.1.2.6 Höhe der Wadenplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 4 mm • Schrauben (1) mit dem Innensechskantschlüssel lösen. • Gewünschte Position einstellen. • Schrauben wieder festdrehen.

  • Seite 92: Wadenplatte Zum Aussteigen Entriegeln Und Nach Hinten Schwenken

    10.1.2.7 Wadenplatte zum Aussteigen entriegeln und nach hinten schwenken • Wadenplatte gerade nach unten drücken. Die Wadenplatte ist entriegelt. • Beinstütze entriegeln und nach außen schwenken. Die Wadenplatte schwenkt selbsttätig nach hinten.

  • Seite 93: Winkeleinstellbare Fußplatte Einstellen

    • Bein über den Fersengurt heben und auf den Boden stellen. 10.1.2.8 Winkeleinstellbare Fußplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Beide Feststellschrauben der Fußplatte mit dem Innensechskantschlüssel lösen. • Gewünschten Winkel einstellen. • Schrauben wieder festdrehen.

  • Seite 94: Winkel- Und Tiefenverstellbare Fußplatte Einstellen

    10.1.2.9 Winkel- und tiefenverstellbare Fußplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Feststellschraube der Fußplatte (1) mit dem Innensechskantschlüssel lösen. • Fußplatte auf den gewünschten Winkel bzw. die gewünschte Tiefe einstellen. • Schraube wieder festdrehen.

  • Seite 95: Ade Beinstütze

    10.1.3 ADE Beinstütze 10.1.3.1 Beinstütze nach außen schwenken und/oder entfernen Der kleine Entriegelungsknopf befindet sich am Oberteil der Beinstütze. Wenn die Beinstütze entriegelt ist, kann sie zum Einsteigen nach innen oder nach außen geschwenkt, sowie komplett abgenommen werden. • Entriegelungsknopf (1) drücken und Beinstütze nach außen schwenken.

  • Seite 96: Winkel Einstellen

    10.1.3.2 Winkel einstellen ACHTUNG: Quetschgefahr! • Nicht in den Drehbereich der Beinstütze fassen! ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! Die elektrisch höhenverstellbare Beinstütze wird über das Fahrpult betätigt.

  • Seite 97: Länge Der Beinstütze Einstellen

    10.1.3.3 Länge der Beinstütze einstellen ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! Voraussetzungen: • 1x Gabelschlüssel 10 mm •...

  • Seite 98: Tiefe Der Wadenplatte Einstellen

    10.1.3.4 Tiefe der Wadenplatte einstellen Die Tiefe der Wadenplatte kann über das Halteblech eingestellt werden. Die Lochkombinationen des Halteblechs erlauben 5 verschiedene Tiefeneinstellungen. Voraussetzungen: • 1x Gabelschlüssel 10 mm • Mutter (1) mit dem Gabelschlüssel lösen und entfernen. • Gewünschte Tiefe einstellen. Beachten Sie dabei bitte, dass die runden Löcher für die Halteschraube der Wadenplatte vorgesehen sind, die länglichen Löcher für den Metallstift ohne Gewinde.

  • Seite 99: Höhe Der Wadenplatte Einstellen

    10.1.3.5 Höhe der Wadenplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 4 mm • Schrauben (1) mit dem Innensechskantschlüssel lösen. • Gewünschte Position einstellen. • Schrauben wieder festdrehen.

  • Seite 100: Wadenplatte Zum Aussteigen Entriegeln Und Nach Hinten Schwenken

    10.1.3.6 Wadenplatte zum Aussteigen entriegeln und nach hinten schwenken • Wadenplatte gerade nach unten drücken. Die Wadenplatte ist entriegelt. • Beinstütze entriegeln und nach außen schwenken. Die Wadenplatte schwenkt selbsttätig nach hinten.

  • Seite 101: Winkeleinstellbare Fußplatte Einstellen

    • Bein über den Fersengurt heben und auf den Boden stellen. 10.1.3.7 Winkeleinstellbare Fußplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Beide Feststellschrauben der Fußplatte mit dem Innensechskantschlüssel lösen. • Gewünschten Winkel einstellen. • Schrauben wieder festdrehen.

  • Seite 102: Winkel- Und Tiefenverstellbare Fußplatte Einstellen

    10.1.3.8 Winkel- und tiefenverstellbare Fußplatte einstellen Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Feststellschraube der Fußplatte (1) mit dem Innensechskantschlüssel lösen. • Fußplatte auf den gewünschten Winkel bzw. die gewünschte Tiefe einstellen. • Schraube wieder festdrehen.

  • Seite 103: Standard 80° Fußstütze

    10.1.4 Standard 80° Fußstütze 10.1.4.1 Fußstütze nach außen schwenken und/oder entfernen Der kleine Entriegelungshebel befindet sich im Oberteil der Beinstütze (1). Wenn die Beinstütze entriegelt ist, kann sie zum Einsteigen nach innen oder nach außen geschwenkt sowie komplett abgenommen werden.
  • Seite 104 • Entrieglungshebel nach innen oder außen drücken. Die Beinstütze ist entriegelt. • Beinstütze nach innen oder nach außen schwenken. • Beinstütze zum Entfernen einfach nach oben ziehen.

  • Seite 105: Länge Einstellen

    10.1.4.2 Länge einstellen Voraussetzungen: • 1x Innensechskantschlüssel 5 mm • Schraube (1) mit dem Innensechskantschlüssel lockern, aber nicht ganz herausdrehen. • Beinstütze auf die gewünschte Länge einstellen. • Schraube wieder festdrehen.

  • Seite 106: Manuell Höhenverstellbare Beinstütze

    10.1.5 Manuell höhenverstellbare Beinstütze 10.1.5.1 Beinstütze nach außen schwenken und/oder entfernen Der Entrieglungsknopf befindet sich am Oberteil der Beinstütze. Wenn die Beinstütze entriegelt ist, kann sie zum Einsteigen nach innen oder nach außen geschwenkt sowie komplett abgenommen werden. • Entrieglungsknopf (1) drücken und Beinstütze nach oben entfernen.

  • Seite 107: Winkel Einstellen

    10.1.5.2 Winkel einstellen ACHTUNG: Quetschgefahr! • Nicht in den Drehbereich der Beinstütze fassen! ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! •...

  • Seite 108: Länge Der Beinstütze Einstellen

    10.1.5.3 Länge der Beinstütze einstellen ACHTUNG: Verletzungsgefahr durch falsche Einstellung der Fuß- und Beinstützen! • Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren! Voraussetzungen: • 1x Innensechskantschlüssel 5 mm •...

  • Seite 109: Tiefe Der Wadenplatte Einstellen

    10.1.5.4 Tiefe der Wadenplatte einstellen Die Wadenplatte hat vier Tiefeneinstellungen. Voraussetzungen: • 1x Innensechskantschlüssel 4 mm • Wadenplatte nach vorne schwenken. • Schraube (1) mit dem Innensechskantschlüssel lösen und entfernen. • Mutter auf der anderen Seite auf gewünschte Tiefe einstellen •...

  • Seite 110: Höhe Der Wadenplatte Einstellen

    10.1.5.5 Höhe der Wadenplatte einstellen • Handschraube (1) lösen. • Gewünschte Position einstellen. • Schrauben wieder festdrehen.

  • Seite 111: Die Breite Der Seitlich Montierten Beinstützen Einstellen (Standard / Flex 2 Sitzeinheit)

    10.1.6 Die Breite der seitlich montierten Beinstützen einstellen (Standard / Flex 2 Sitzeinheit) Voraussetzungen: • Gabelschlüssel 13 mm (Standardsitzeinheit) • Gabelschlüssel 10 mm (Flex 2 Sitzeinheit) Die Schrauben, die eine Breiteneinstellung der seitlich montierten Beinstützen erlauben, befinden sich unter dem Sitz (1).

  • Seite 112: Elektrik

    Einschalten lässt sich die Fehlermeldung löschen und die Elektronik wieder einschalten. HINWEIS Eine defekte Hauptsicherung darf nur nach der Überprüfung der gesamten elektrischen Anlage ausgetauscht werden. Der Austausch muss von einem Invacare®-Fachhändler vorgenommen werden. Den Sicherungstyp finden Sie im Kapitel "Technische Daten" ab Seite 142.

  • Seite 113: Batterien

    11.2 Batterien 11.2.1 Wissenswertes über Batterien Die Stromversorgung des Fahrzeuges wird von zwei 12V Batterien übernommen. Die Batterien sind wartungsfrei und müssen lediglich regelmäßig geladen zu werden. Neue Batterien sollten immer vor dem ersten Gebrauch ein Mal vollständig geladen werden. Neue Batterien erbringen ihre volle Leistung, nachdem sie ca.
  • Seite 114 Fahrzeug am Ladegerät angeschlossen bleiben. Die Batterien können mit dem vorgeschriebenen Ladegerät nicht überladen werden. Bitte verwenden Sie immer nur Ladegeräte der Klasse 2. Solche Ladegeräte dürfen beim Ladevorgang unbeaufsichtigt gelassen werden. Alle Ladegeräte, die von Invacare® mitgeliefert werden, erfüllen dieses Erfordernis.

  • Seite 115: Batterien Laden

    ACHTUNG: Explosionsgefahr und Gefahr der Zerstörung der Batterien, wenn das falsche Ladegerät verwendet wird! • Verwenden Sie nur das mit Ihrem Fahrzeug mitgelieferte Ladegerät bzw. ein von Invacare® empfohlenes Ladegerät! Verletzungsgefahr durch Stromschlag und Gefahr der Zerstörung des Ladegeräts, wenn das Ladegerät nass wird!

  • Seite 116: Mit Beschädigten Batterien Richtig Umgehen

    • Transportieren Sie beschädigte Batterien nur in geeigneten säurefesten Behältern. • Reinigen Sie alle mit Säure in Kontakt gekommenen Gegenstände mit reichlich Wasser. Verbrauchte oder beschädigte Batterien richtig entsorgen Verbrauchte und beschädigte Batterien werden von ihrem Sanitätshaus oder der Firma Invacare® zurückgenommen.

  • Seite 117: Instandhaltung

    Fahrtüchtigkeit gewährleistet. Die Instandhaltung umfasst verschiedene Bereiche wie das tägliche Reinigen, Inspektionen, Reparaturen und Generalüberholungen. HINWEIS Lassen Sie Ihr Elektrofahrzeug einmal im Jahr von einem autorisierten Invacare®-Fachhändler prüfen, damit Fahrsicherheit und Fahrtüchtigkeit erhalten bleiben. 12.1 Das Elektrofahrzeug reinigen Beachten Sie bei der Reinigung des Elektrofahrzeuges folgende Punkte: •...

  • Seite 118: Inspektionsliste

    Invacare® Händler. Eine umfangreichere Liste von Inspektionen und Anweisungen für die Instandhaltung finden Sie in der Serviceanleitung zu diesem Elektrofahrzeug . Die Serviceanleitung kann bei Invacare® bestellt werden. Sie enthält jedoch Anweisungen für speziell ausgebildete Servicetechniker und beschreibt Arbeitsschritte, die nicht für den Endverbraucher...

  • Seite 119: Vor Jeder Nutzung Des Elektrofahrzeuges

    12.2.1 Vor jeder Nutzung des Elektrofahrzeuges Bestandteil Überprüfung Anweisung Hupe • Prüfen der korrekten Funktionsweise. • Händler benachrichtigen. Lichtanlage • Prüfen der korrekten Funktionsweise aller • Händler Lichter wie Blinker, Scheinwerfer und benachrichtigen. Rückleuchten. Batterien • Prüfen des Batterieladestands. Für •...

  • Seite 120: Wöchentlich

    12.2.2 Wöchentlich Bestandteil Überprüfung Anweisung Armlehnen / • Prüfen ob die Armlehnen • Schraube oder Spannhebel zum Seitenteile korrekt in den Halterungen Befestigen der Armlehne festdrehen eingesetzt werden können (siehe Kapitel und nicht wackeln. "Anpassungsmöglichkeiten der Armlehnen und des Fahrpults" auf Seite 46).

  • Seite 121: Monatlich

    12.2.3 Monatlich Bestandteil Überprüfung Falls die Prüfung nicht bestanden wird Alle gepolsterten • Prüfen auf Schäden oder Abnutzungen. • Händler Teile benachrichtigen. Abnehmbare • Prüfen ob die Beinstützen sicher befestigt • Händler Beinstützen werden können und der Lösemechanismus benachrichtigen. einwandfrei zu bedienen ist (siehe Kapitel "Fuß- und Beinstützen einstellen"...

  • Seite 122: Reparaturarbeiten

    Ersatzteilspezifikationen sehen Sie bitte das Kapitel "Technische Daten" auf Seite 142 oder die Serviceanleitung, erhältlich bei Invacare® (sehen Sie bitte hierzu die Adressen und Telefonnummern im Abschnitt "Wie erreichen Sie Invacare®?" auf Seite 2). Falls Sie Unterstützung benötigen, wenden Sie sich bitte an Ihren Invacare®-Fachhändler.

  • Seite 123: Reifenpanne Reparieren Vorne (Pneumatische Bereifung 3.00-6")

    12.3.1.1 Reifenpanne reparieren vorne (pneumatische Bereifung 3.00-6") Voraussetzungen: • Innensechskant-Schraubenschlüssel 5 mm • Gabelschlüssel 24 mm • Reparaturkit für Schlauchreifen oder ein neuer Schlauch. • Talkumpuder Rad ausbauen • Fahrzeug aufbocken (Holzklotz unter den Rahmen legen). • Kunststoffkappe (1) entfernen. •...
  • Seite 124 Reifenpanne reparieren EXPLOSIONSGEFAHR! Das Rad explodiert wenn man vor der Demontage die Luft nicht herauslässt! • Vor der Demontage unbedingt die Luft aus dem Reifen herauslassen (Stift in der Mitte des Ventils eindrücken)! • Ventilkappe abschrauben. • Reifen durch Drücken des Federstifts im Ventil vollständig entlüften.
  • Seite 125 • Felgenhälften von außen in die Decke einlegen. • Reifen etwas aufpumpen. • Innensechskantschrauben wieder einsetzen und Felge fest zusammenschrauben. Einquetschung des Schlauches vermeiden! • Genauen Sitz der Laufdecke kontrollieren. • Reifen auf den vorgeschriebenen Luftdruck aufpumpen. • Genauen Sitz der Laufdecke noch Mal kontrollieren. •...

  • Seite 126: Reparatur Einer Reifenpanne (Felgentyp 3.00-8")

    12.3.1.2 Reparatur einer Reifenpanne (Felgentyp 3.00-8") Verletzungsgefahr! Falls das Rad bei der Montage unzureichend befestigt wird, kann es sich während der Fahrt lösen! • Bei der Montage der Antriebsräder die Innensechskantschrauben mit 30 Nm festziehen! • Schrauben mit Schraubensicherungslack (z.B. Loctite 243) sichern! Voraussetzungen: •...
  • Seite 127 HINWEIS Der Einbau geschieht in umgekehrter Reihenfolge. Achten Sie darauf, dass das Rad auf der gleichen Seite und in der gleichen Laufrichtung wieder eingesetzt wird, wie es ausgebaut wurde. Reifenpanne reparieren EXPLOSIONSGEFAHR! Das Rad explodiert wenn man vor der Demontage die Luft nicht herauslässt! •...
  • Seite 128 • Felgenhälften von außen in die Decke wieder einlegen. • Schlauch mit etwas Luft füllen. • Zylinderkopfschrauben wieder einsetzen und mit 10 Nm festdrehen. Einquetschung des Schlauches vermeiden! • Genauen Sitz der Laufdecke kontrollieren. • Reifen auf den vorgeschriebenen Luftdruck aufpumpen. •...

  • Seite 129: Transport

    Transport ACHTUNG: Verletzungsgefahr bzw. Sachschäden falls ein Elektrorollstuhl, der mit einem Tisch ausgestattet ist, in einem Transportfahrzeug transportiert wird! • Einen eventuell vorhandenen Tisch zum Transport immer entfernen! ACHTUNG: Gefahr von schweren Verletzungen oder sogar Tod für den Benutzer und anderen Personen im Transportfahrzeug, falls ein Elektrorollstuhl mit einem 4-Punkt- Verankerungssystem eines Drittanbieters gesichert wird und das Leergewicht des Elektrorollstuhls übersteigt das maximale Gewicht für welches das Verankerungssystem...

  • Seite 130: Verladen Des Rollstuhls

    13.1 Verladen des Rollstuhls ACHTUNG: Kippgefahr, falls der Rollstuhl über eine Rampe, die die maximale sichere Neigung übersteigt zu einem Transportfahrzeug transferiert wird bzw. falls die Rückenlehne dabei nicht in einer aufrechten Position ist! • Falls der Rollstuhl über eine Rampe transferiert werden muss, die die maximale sichere Neigung übersteigt (siehe Kapitel "Technische Daten"...

  • Seite 131: Den Rollstuhl Als Fahrzeugsitz Benutzen

    (Befestigungspunkte) verfügen, damit er im Fahrzeug verankert werden kann. Diese Zubehörteile können in einigen Ländern (z.B. GB) zum Standardlieferumfang des Rollstuhls gehören; in anderen Ländern können sie aber auch optional von Invacare® bezogen werden. Dieser Elektrorollstuhl erfüllt die Anforderungen der ISO 7176-19:2001 und darf in Verbindung mit einem Verankerungssystem, das gemäß...
  • Seite 132 ACHTUNG: Verletzungsgefahr besteht falls der Rollstuhl vor Verwendung als Fahrzeugsitz nicht ordnungsgemäß gesichert wird! • Der Benutzer sollte wann immer möglich auf einen der Fahrzeugsitze umsteigen und die fahrzeugeigenen Sicherheitsgurte verwenden! • Der Rollstuhl muss immer in Fahrtrichtung des transportierenden Fahrzeuges verankert werden! •...
  • Seite 133 ACHTUNG: Verletzungsgefahr bzw. Schäden am Rollstuhl oder am Transportfahrzeug, falls winkelverstellbare Beinstützen hochgestellt sind während der Rollstuhl als Fahrzeugsitz verwendet wird! • Winkelverstellbare Beinstützen immer ganz absenken, falls vorhanden!

  • Seite 134: So Wird Der Rollstuhl Zur Benutzung Als Fahrzeugsitz Im Fahrzeug Verankert

    13.2.1 So wird der Rollstuhl zur Benutzung als Fahrzeugsitz im Fahrzeug verankert Der Elektrorollstuhl verfügt über vier Verankerungspunkte, die mit dem rechts abgebildeten Symbol gekennzeichnet sind. Zur Befestigung können Karabinerhaken oder Gurtschlaufen verwendet werden. • Befestigen Sie den Rollstuhl vorne (1) und hinten (2) mit den Gurten des Verankerungssystems. •...

  • Seite 135: So Wird Der Benutzer Im Rollstuhl Gesichert

    13.2.2 So wird der Benutzer im Rollstuhl gesichert ACHTUNG: Verletzungsgefahr besteht falls der Benutzer nicht ordnungsgemäß im Rollstuhl gesichert wird! • Selbst wenn der Rollstuhl mit einem Haltegurt ausgestattet ist, ist dies kein Ersatz für den ordnungsgemäßen Fahrzeug-Sicherheitsgurt gemäß ISO 10542. Benutzen Sie immer den im Fahrzeug installierten Sicherheitsgurt.
  • Seite 136 Bei Kollisionen kann dies zur Überstreckung des Nackens führen! • Eine Kopfstütze muss installiert sein! Die von Invacare® optional zu diesem Rollstuhl mitgelieferte Kopfstütze ist optimal für den Einsatz während eines Transports geeignet.
  • Seite 137 Der Sicherheitsgurt darf nicht durch Der Beckengurt sollte ungehindert und Rollstuhlteile, wie Armlehnen oder Räder, nicht zu locker im Bereich zwischen vom Körper des Benutzers ferngehalten Becken und Oberschenkel des Benutzers werden. anliegen. Der optimale Winkel des Beckengurtes zur Horizontale liegt zwischen 45°...
  • Seite 138 Der am Transportfahrzeug eingebaute Sicherheitsgurt sollte wie rechts gezeigt angelegt werden. 1) Mittellinie des Körpers 2) Mitte des Sternums (Brustbeins)

  • Seite 139: Den Rollstuhl Ohne Insassen Transportieren

    13.3 Den Rollstuhl ohne Insassen transportieren ACHTUNG: Verletzungsgefahr! • Falls Sie Ihren Elektrorollstuhl in einem Transportfahrzeug nicht fest verankern können, ist es nicht empfehlenswert, ihn in diesem zu transportieren! • Vergewissern Sie sich vor dem Transport, dass der Antrieb eingekuppelt ist und die Fahrelektronik ausgeschaltet ist.

  • Seite 140: Wiedereinsatz

    • Reinigung und Desinfektion. Sehen Sie hierzu bitte das Kapitel "Instandhaltung" auf Seite 117. • Inspektion nach Serviceplan. Sehen Sie hierzu bitte die Serviceanleitung, erhältlich von Invacare®. • Anpassung an den Benutzer. Sehen Sie hierzu bitte das Kapitel "Den Rollstuhl an die Sitzhaltung des Benutzers anpassen" auf Seite 45.

  • Seite 141: Entsorgung

    • Die Kunststoffteile werden der Kunststoffverwertung zugeführt. • Elektrische Bauteile und Leiterplatten werden als Elektronikschrott entsorgt. • Leere oder beschädigte Batterien können bei Ihrem Sanitätshaus oder bei Invacare® zurückgegeben werden. • Die Entsorgung muss gemäß den jeweiligen nationalen gesetzlichen Bestimmungen erfolgen.

  • Seite 142: Technische Daten

    • -40° … +65 °C Elektrisches System Motoren • 2 x 230 W (Kite) • 2 x 340 W (Kite Heavy Duty) Batterien • 2 x 12 V/60 Ah (C20) auslaufsicher/Gel • 2 x 12 V/73,5 Ah (C20) auslaufsicher/Gel Hauptsicherung •...

  • Seite 143: Abmessungen

    • 1600 mm Reichweite gemäß ISO 7176-4:2008 ***: 60 Ah Batterien 6 km/h • 31 km (Kite) • 27 km (Kite Heavy Duty) 10 km/h • 34 km (Kite) • 25 km (Kite Heavy Duty) 73,5 Ah Batterien 6 km/h •...
  • Seite 144 Abmessungen Standard Flex II Sitzhöhe ****: Sitzwinkel 0° … +12° • 420/440/460/480 mm • 460/480/520 mm Sitzwinkel 0° … +28° • 490 mm • 510 mm Sitzbreite (Verstellbereich der • 430 mm (440 - 480 mm**) • 380 mm (390 - 430 mm) Armlehnen in Klammern) •...
  • Seite 145 Die angegebenen Werte sind theoretisch maximal erreichbare Werte gemessen gemäß ISO 7176-4:2008. **** Ohne Sitzkissen gemessen ***** Das tatsächliche Leergewicht hängt von der Ausstattung des Rollstuhls ab. Jeder Invacare® Rollstuhl wird beim Verlassen des Werkes gewogen. Das ermittelte Leergewicht (inklusive Batterien) finden Sie auf dem Typenschild!
  • Seite 146 ****** Statische Stabilität gemäß ISO 7176-1 = 9° (15,8 %) Dynamische Stabilität gemäß ISO 7176-2 = 6° (10,5 %)

  • Seite 147: Ausgeführte Inspektionen

    Ausgeführte Inspektionen Es wird mit Stempel und Unterschrift bestätigt, dass alle im Inspektionsplan der Wartungs- und Reparaturanleitung aufgeführten Arbeiten ordnungsgemäß ausgeführt wurden. Die Liste der auszuführenden Inspektionsarbeiten befindet sich in der Serviceanleitung, erhältlich bei Invacare®. Übergabeinspektion 1. Jahresinspektion Stempel des Fachhändlers / Datum / Unterschrift Stempel des Fachhändlers / Datum / Unterschrift...

Inhaltsverzeichnis
