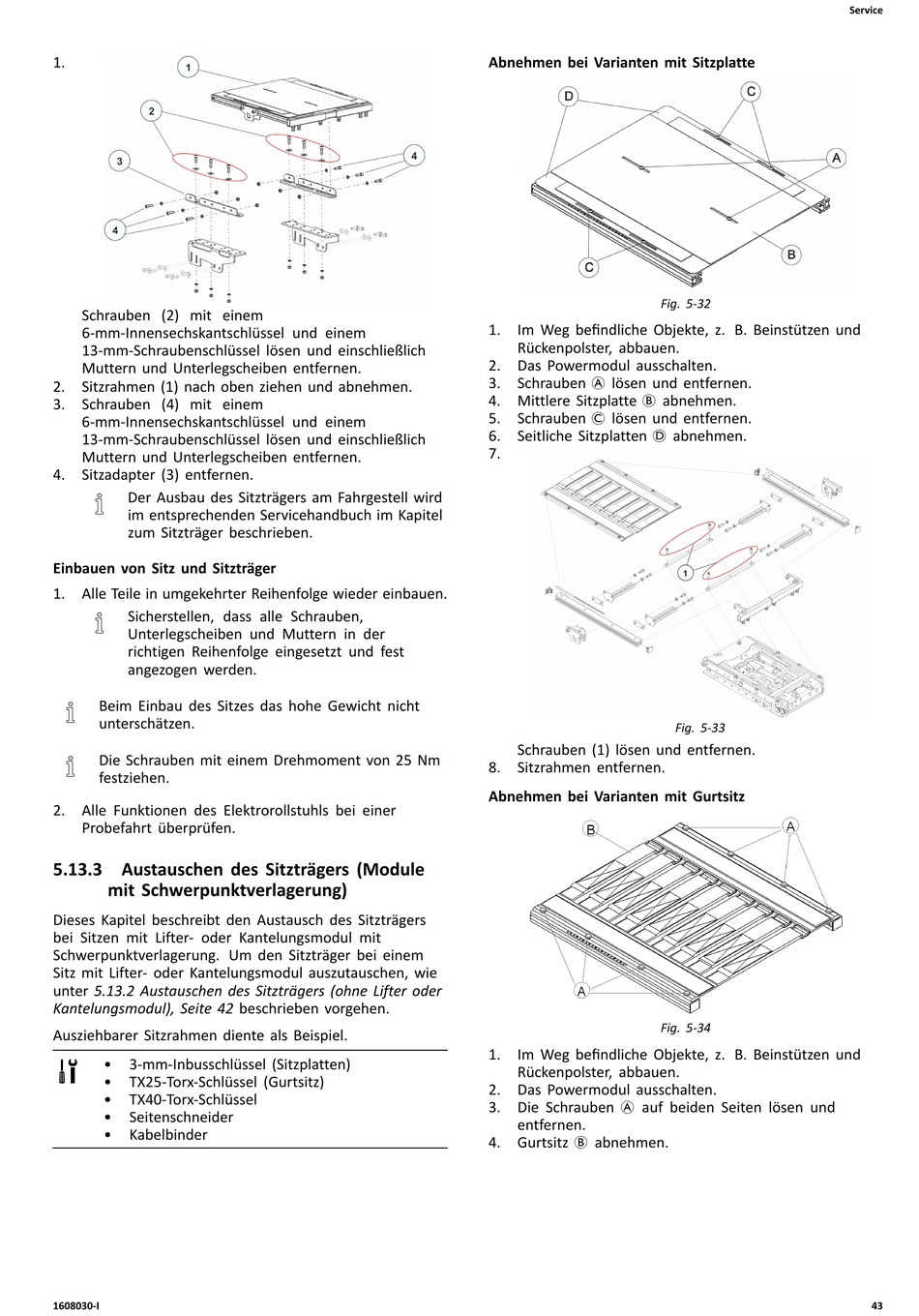

1.
Schrauben (2) mit einem
6-mm-Innensechskantschlüssel und einem
13-mm-Schraubenschlüssel lösen und einschließlich
Muttern und Unterlegscheiben entfernen.
2. Sitzrahmen (1) nach oben ziehen und abnehmen.
3. Schrauben (4) mit einem
6-mm-Innensechskantschlüssel und einem
13-mm-Schraubenschlüssel lösen und einschließlich
Muttern und Unterlegscheiben entfernen.
4. Sitzadapter (3) entfernen.
Der Ausbau des Sitzträgers am Fahrgestell wird
im entsprechenden Servicehandbuch im Kapitel
zum Sitzträger beschrieben.
Einbauen von Sitz und Sitzträger
1. Alle Teile in umgekehrter Reihenfolge wieder einbauen.
Sicherstellen, dass alle Schrauben,
Unterlegscheiben und Muttern in der
richtigen Reihenfolge eingesetzt und fest
angezogen werden.
Beim Einbau des Sitzes das hohe Gewicht nicht
unterschätzen.
Die Schrauben mit einem Drehmoment von 25 Nm
festziehen.
2. Alle Funktionen des Elektrorollstuhls bei einer
Probefahrt überprüfen.
5.13.3 Austauschen des Sitzträgers (Module
mit Schwerpunktverlagerung)
Dieses Kapitel beschreibt den Austausch des Sitzträgers
bei Sitzen mit Lifter- oder Kantelungsmodul mit
Schwerpunktverlagerung. Um den Sitzträger bei einem
Sitz mit Lifter- oder Kantelungsmodul auszutauschen, wie
unter 5.13.2 Austauschen des Sitzträgers (ohne Lifter oder
Kantelungsmodul), Seite 42 beschrieben vorgehen.
Ausziehbarer Sitzrahmen diente als Beispiel.
• 3-mm-Inbusschlüssel (Sitzplatten)
• TX25-Torx-Schlüssel (Gurtsitz)
• TX40-Torx-Schlüssel
• Seitenschneider
• Kabelbinder
1608030-I
Abnehmen bei Varianten mit Sitzplatte
Fig. 5-32
1. Im Weg befindliche Objekte, z. B. Beinstützen und
Rückenpolster, abbauen.
2. Das Powermodul ausschalten.
3. Schrauben A lösen und entfernen.
4. Mittlere Sitzplatte B abnehmen.
5. Schrauben C lösen und entfernen.
6. Seitliche Sitzplatten D abnehmen.
7.
Schrauben (1) lösen und entfernen.
8. Sitzrahmen entfernen.
Abnehmen bei Varianten mit Gurtsitz
Fig. 5-34
1. Im Weg befindliche Objekte, z. B. Beinstützen und
Rückenpolster, abbauen.
2. Das Powermodul ausschalten.
3. Die Schrauben A auf beiden Seiten lösen und
entfernen.
4. Gurtsitz B abnehmen.
Fig. 5-33
