Rea® Azalea®
Durch Ändern der Position der Gasdruckfeder in der
Gestellbefestigung kann der Bereich der für den Sitz
verfügbaren Winkel geändert werden.
WARNUNG!
Gefahr von Beschädigungen
Falsche Montage der Gasdruckfeder
– Dieser Vorgang darf nur von einem
Servicetechniker ausgeführt werden.
Für andere Azalea-Modelle können beide
Gasdruckfeder-Positionen (C oder D) verwendet
werden.
Mit der elektrischen Sitz- und
Rückenwinkelverstellung ist nur die
Gasdruckfeder-Position C möglich.
WARNUNG!
Klemmgefahr
– Der Rollstuhl sollte vor dem Lösen der
Gasdruckfeder an der Gestellbefestigung zur
Seite gekippt werden. Andernfalls besteht
Klemmgefahr.
Mögliche Winkel:
Gasdruckfeder-Position
-1 — +23 Grad
C mit
16-Zoll-Hinterrädern:
Gasdruckfeder-Position
-1 — +23 Grad
C mit
24-Zoll-Hinterrädern:
Gasdruckfeder-Position
+1 — +24 Grad
D mit
16-Zoll-Hinterrädern:
Gasdruckfeder-Position
+1 — +24 Grad
D mit
24-Zoll-Hinterrädern:

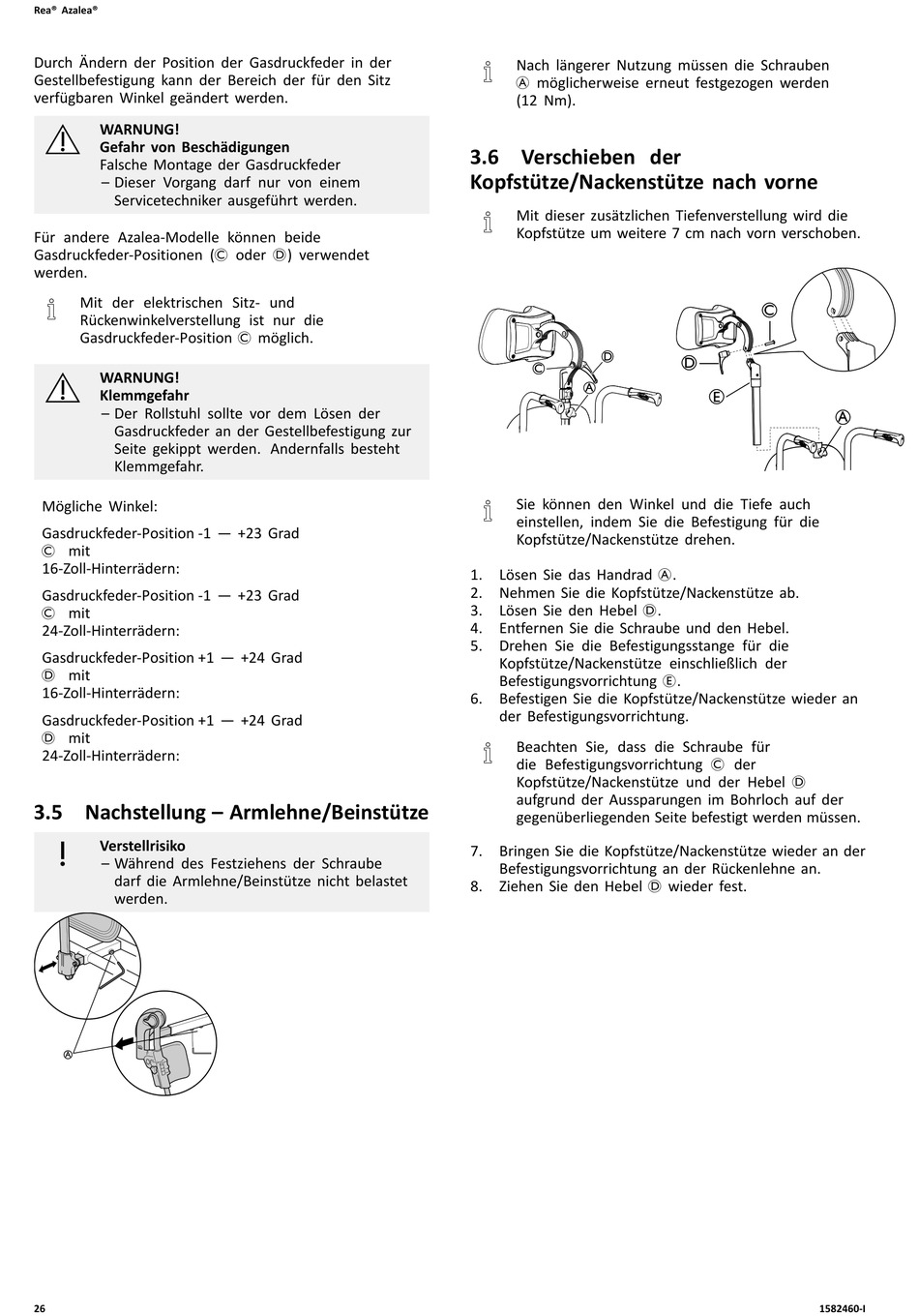

3.5 Nachstellung – Armlehne/Beinstütze
Verstellrisiko
– Während des Festziehens der Schraube
darf die Armlehne/Beinstütze nicht belastet
werden.
A
26
Nach längerer Nutzung müssen die Schrauben
A möglicherweise erneut festgezogen werden
(12 Nm).
3.6 Verschieben der
Kopfstütze/Nackenstütze nach vorne
Mit dieser zusätzlichen Tiefenverstellung wird die
Kopfstütze um weitere 7 cm nach vorn verschoben.
D
C
A
Sie können den Winkel und die Tiefe auch
einstellen, indem Sie die Befestigung für die
Kopfstütze/Nackenstütze drehen.
1. Lösen Sie das Handrad A.
2. Nehmen Sie die Kopfstütze/Nackenstütze ab.
3. Lösen Sie den Hebel D.
4. Entfernen Sie die Schraube und den Hebel.
5. Drehen Sie die Befestigungsstange für die
Kopfstütze/Nackenstütze einschließlich der
Befestigungsvorrichtung E.
6. Befestigen Sie die Kopfstütze/Nackenstütze wieder an
der Befestigungsvorrichtung.
Beachten Sie, dass die Schraube für
die Befestigungsvorrichtung C der
Kopfstütze/Nackenstütze und der Hebel D
aufgrund der Aussparungen im Bohrloch auf der
gegenüberliegenden Seite befestigt werden müssen.
7. Bringen Sie die Kopfstütze/Nackenstütze wieder an der
Befestigungsvorrichtung an der Rückenlehne an.
8. Ziehen Sie den Hebel D wieder fest.
C
D
A
1582460-I
