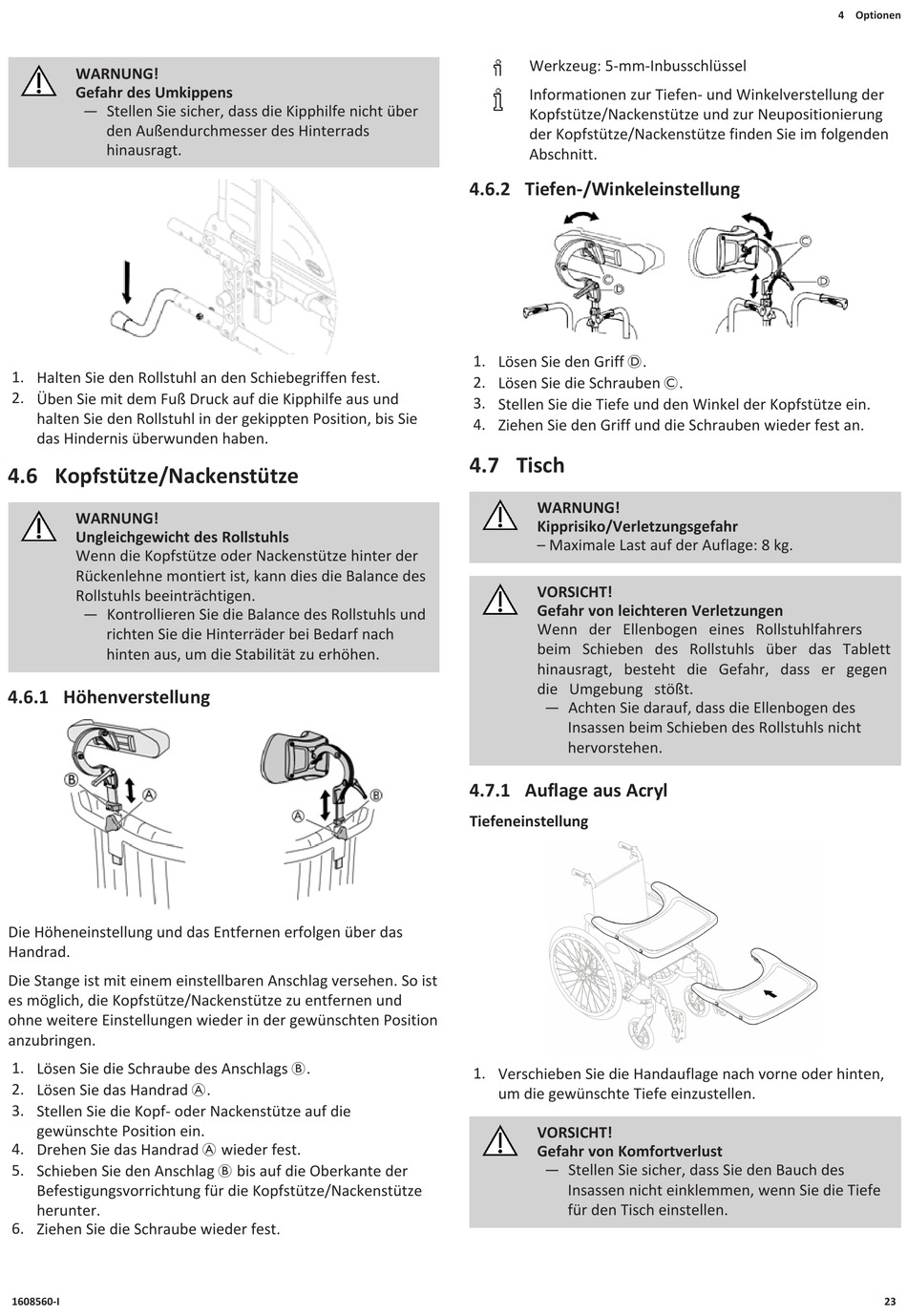

Invacare Action 4 NG Gebrauchsanweisung Seite 23

WARNUNG!
Gefahr des Umkippens
— Stellen Sie sicher, dass die Kipphilfe nicht über
den Außendurchmesser des Hinterrads
hinausragt.
1. Halten Sie den Rollstuhl an den Schiebegriffen fest.
2. Üben Sie mit dem Fuß Druck auf die Kipphilfe aus und
halten Sie den Rollstuhl in der gekippten Position, bis Sie
das Hindernis überwunden haben.
4.6 Kopfstütze/Nackenstütze
WARNUNG!
Ungleichgewicht des Rollstuhls
Wenn die Kopfstütze oder Nackenstütze hinter der
Rückenlehne montiert ist, kann dies die Balance des
Rollstuhls beeinträchtigen.
— Kontrollieren Sie die Balance des Rollstuhls und
richten Sie die Hinterräder bei Bedarf nach
hinten aus, um die Stabilität zu erhöhen.
4.6.1 Höhenverstellung
Die Höheneinstellung und das Entfernen erfolgen über das
Handrad.
Die Stange ist mit einem einstellbaren Anschlag versehen. So ist
es möglich, die Kopfstütze/Nackenstütze zu entfernen und
ohne weitere Einstellungen wieder in der gewünschten Position
anzubringen.
1. Lösen Sie die Schraube des Anschlags B.
2. Lösen Sie das Handrad A.
3. Stellen Sie die Kopf- oder Nackenstütze auf die
gewünschte Position ein.
4. Drehen Sie das Handrad A wieder fest.
5. Schieben Sie den Anschlag B bis auf die Oberkante der
Befestigungsvorrichtung für die Kopfstütze/Nackenstütze
herunter.
6. Ziehen Sie die Schraube wieder fest.
1608560-I
Werkzeug: 5-mm-Inbusschlüssel
Informationen zur Tiefen- und Winkelverstellung der
Kopfstütze/Nackenstütze und zur Neupositionierung
der Kopfstütze/Nackenstütze finden Sie im folgenden
Abschnitt.
4.6.2 Tiefen-/Winkeleinstellung
1. Lösen Sie den Griff D.
2. Lösen Sie die Schrauben C.
3. Stellen Sie die Tiefe und den Winkel der Kopfstütze ein.
4. Ziehen Sie den Griff und die Schrauben wieder fest an.
4.7 Tisch
WARNUNG!
Kipprisiko/Verletzungsgefahr
– Maximale Last auf der Auflage: 8 kg.
VORSICHT!
Gefahr von leichteren Verletzungen
Wenn der Ellenbogen eines Rollstuhlfahrers
beim Schieben des Rollstuhls über das Tablett
hinausragt, besteht die Gefahr, dass er gegen
die Umgebung stößt.
— Achten Sie darauf, dass die Ellenbogen des
Insassen beim Schieben des Rollstuhls nicht
hervorstehen.
4.7.1 Auflage aus Acryl
Tiefeneinstellung
1. Verschieben Sie die Handauflage nach vorne oder hinten,
um die gewünschte Tiefe einzustellen.
VORSICHT!
Gefahr von Komfortverlust
— Stellen Sie sicher, dass Sie den Bauch des
Insassen nicht einklemmen, wenn Sie die Tiefe
für den Tisch einstellen.
4 Optionen
23
