Bedienung

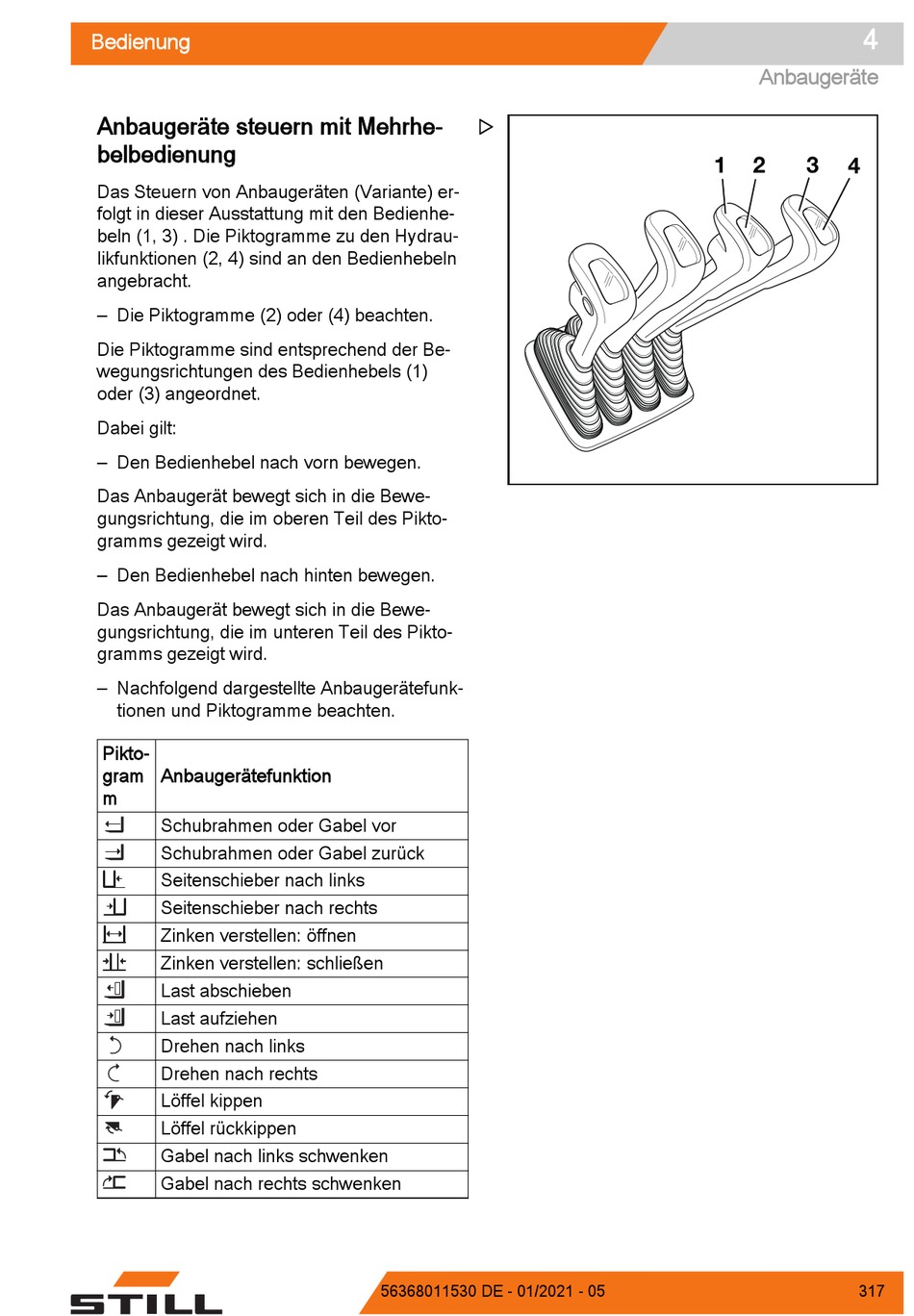

Anbaugeräte steuern mit Mehrhe-
belbedienung
Das Steuern von Anbaugeräten (Variante) er-
folgt in dieser Ausstattung mit den Bedienhe-
beln (1, 3) . Die Piktogramme zu den Hydrau-
likfunktionen (2, 4) sind an den Bedienhebeln
angebracht.
– Die Piktogramme (2) oder (4) beachten.
Die Piktogramme sind entsprechend der Be-
wegungsrichtungen des Bedienhebels (1)
oder (3) angeordnet.
Dabei gilt:
– Den Bedienhebel nach vorn bewegen.
Das Anbaugerät bewegt sich in die Bewe-
gungsrichtung, die im oberen Teil des Pikto-
gramms gezeigt wird.
– Den Bedienhebel nach hinten bewegen.
Das Anbaugerät bewegt sich in die Bewe-
gungsrichtung, die im unteren Teil des Pikto-
gramms gezeigt wird.
– Nachfolgend dargestellte Anbaugerätefunk-
tionen und Piktogramme beachten.
Pikto-
gram Anbaugerätefunktion
m
Schubrahmen oder Gabel vor
Schubrahmen oder Gabel zurück
Seitenschieber nach links
Seitenschieber nach rechts
Zinken verstellen: öffnen
Zinken verstellen: schließen
Last abschieben
Last aufziehen
Drehen nach links
Drehen nach rechts
Löffel kippen
Löffel rückkippen
Gabel nach links schwenken
Gabel nach rechts schwenken

56368011530 DE - 01/2021 - 05
4
Anbaugeräte
1 2 3 4
