Arbeiten mit Anbaugeräten
Anbaugeräte mit Mehrhebelbedie-
nung steuern

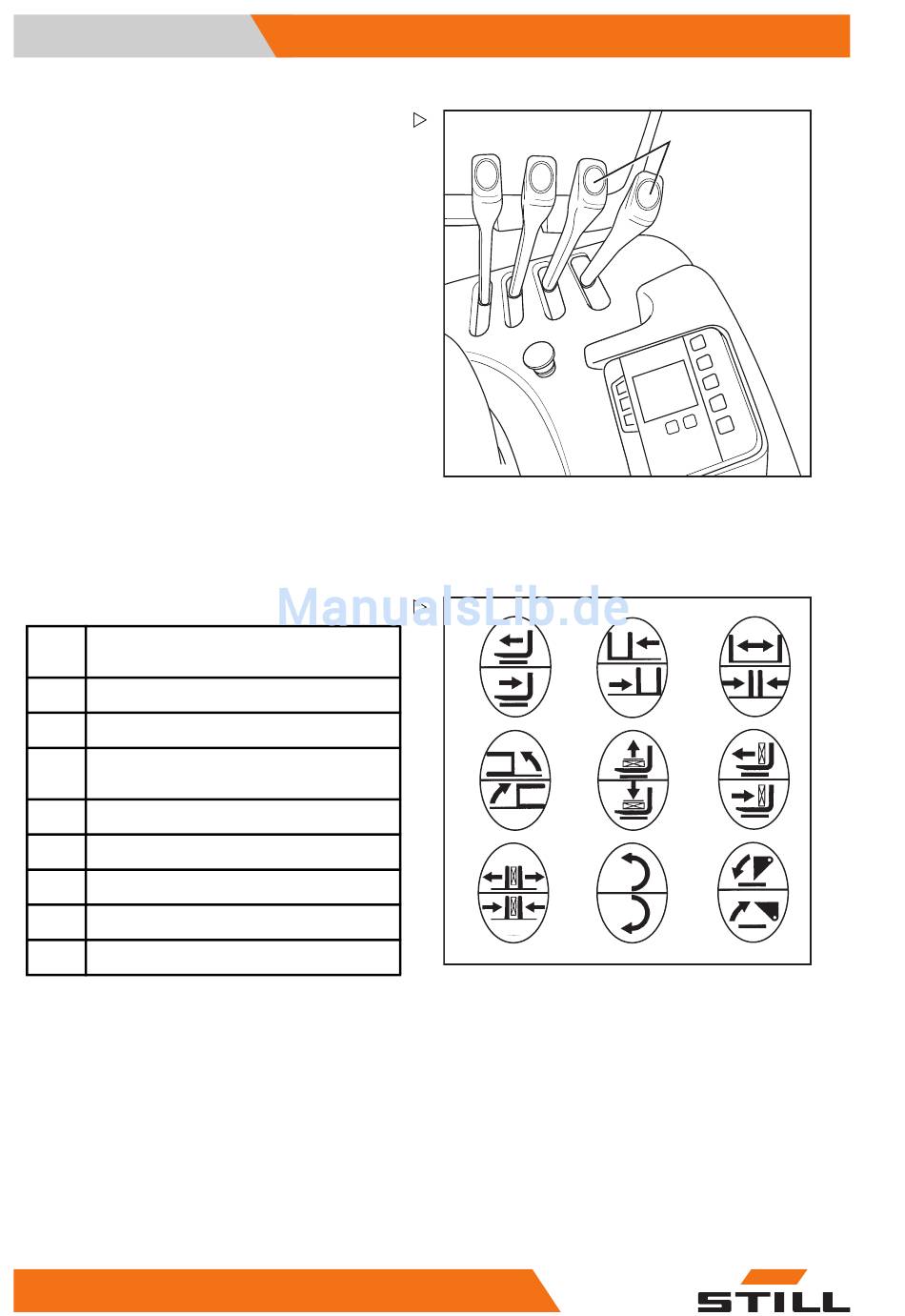

Das Steuern von Anbaugeräten (Sonderaus-
stattung) erfolgt in dieser Ausstattung mit den
Bedienhebeln (1).
Die Piktogramme auf den Bedienhebeln zei-
gen jeweils die Funktion, die mit einem dieser
Hebel aktiviert wird.
Dabei gilt grundsätzlich:
– Bedienhebel (1) nach vorn bewegen:
Das Anbaugerät bewegt sich in die Bewe-
gungsrichtung, die im oberen Teil des Pikto-
gramms gezeigt wird.
– Bedienhebel (1) nach hinten bewegen:
Das Anbaugerät bewegt sich in die Bewe-
gungsrichtung, die im unteren Teil des Pikto-
gramms gezeigt wird.
– Bitte beachten Sie die Symbole 2 bis 10!
Schubrahmen oder Gabel vor/zu-
2
rück
3 Seitenschieber nach links/rechts
4
Zinken verstellen: öffnen/schließen
Hubmast oder Gabel nach
5
links/rechts schwenken
6 Lasthalter lösen/klemmen
7 Last ab-/aufziehen
8 Klammer lösen/klammern
9 Drehen nach links/rechts
Löffel kippen/rückkippen
10
132
6210_862-010
2 3
5
6
8 9
171325 [DE]
Bedienung
1
4
7
10
