Bedienung
Dabei gilt:
– Den Bedienhebel (1) in Pfeilrichtung (A)
oder (B) bewegen.
Das Anbaugerät bewegt sich entsprechend
der auf dem Piktogramm dargestellten Rich-
tungen (A) oder (B).
– Den Bedienhebel (2) in Pfeilrichtung (C)
oder (D) bewegen.
Das Anbaugerät bewegt sich entsprechend
der auf dem Piktogramm dargestellten Rich-
tungen (C) oder (D).

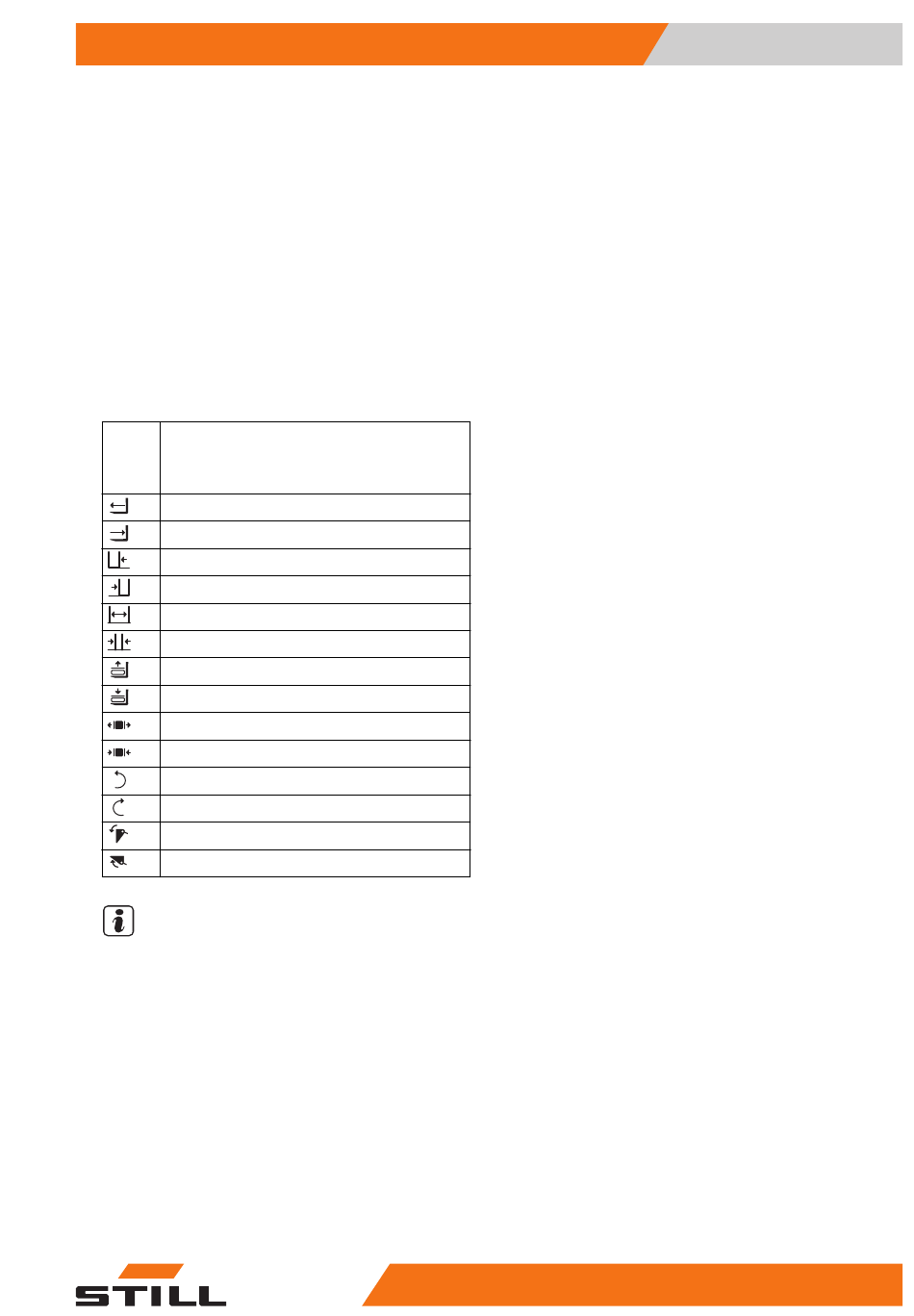

Pikto-
gram Anbaugerätefunktion
m
Schubrahmen oder Gabel vor
Schubrahmen oder Gabel zurück
Seitenschieber nach links
Seitenschieber nach rechts
Zinken verstellen: öffnen
Zinken verstellen: schließen
Lasthalter lösen
Lasthalter klemmen
Klammer lösen
Klammer klammern
Drehen nach links
Drehen nach rechts
Löffel kippen
Löffel rückkippen
HINWEIS
Die Piktogramme sind in Abhängigkeit des ab
Werk montierten Anbaugeräts angebracht.
Wenn ein Anbaugerät mit anderen Funktionen
montiert wird, muss der autorisierte Service
die richtige Darstellung der Piktogramme prü-
fen und ggf. ändern.
