112/141 Bosch Rexroth AG
Diagnose
10.5.3 Beispiel einer Störmeldung mittels Blinkcode
10.5.4 Bedeutung der Blinkcodes und Maßnahmen zur Fehlerbehebung
Rexroth IndraControl S67 Sercos Koppler 8 digitale Eingänge (M8)
Beschreibung
Fehlerargument
(1er-Stelle)
Pause
Ablauf startet erneut beim Blinken der Startsequenz
Tab. 10-3: Übersicht der Blinkcodes
Nachfolgendes Beispiel verdeutlicht Ihnen eine Störmeldung, wie die Stör‐
meldung mittels Blinkcode dargestellt wird. Es wird ein S-BUS-Fehler ange‐
zeigt, bei dem für das 6. I/O-Modul die Aktualisierung der Software fehlge‐
schlagen ist.
Einleitung:
1. Die CS-LED beginnt mit der Einleitung der Startphase: schnelle Blinkim‐
pulse von ca. 1 Sekunde.
2. Es folgt eine Pause von 1 Sekunde.
Gruppennummer 1: S-BUS-Fehler
3. Die CS-LED blinkt 1-mal für die 1er Stelle: 0,5 s an und aus.
4. Es folgt die Einleitung für den Fehlercode mit einer Pause von 2 Sekun‐
den, 40 ms Blinken und erneut einer Pause von 2 Sekunden.
Fehlercode 13: Aktualisierung der Software für das I/O-Modul fehlge‐
schlagen
5. Die CS-LED blinkt 1-mal für die 10er-Stelle.
6. Es folgt eine Pause von 2 Sekunden.
7. Die CS-LED blinkt 1-mal für die 1er-Stelle.
8. Es folgt die Einleitung für das Fehlerargument mit einer Pause von 2
Sekunden, 40 ms Blinken und erneut einer Pause von 2 Sekunden.
Fehlerargument 5: I/O-Modul auf dem 6. Steckplatz
9. Die CS-LED blinkt 5-mal die 1er-Stelle.
10. Es folgt eine Pause von 4 Sekunden.
Der Blinkcode startet bei der Einleitung der Startphase. Bei nur einer Störung
wiederholt sich dieser Ablauf, bei mehreren wird die nächste anliegende Stö‐
rung durchlaufen.
1 2 3
9
Pos: 51.14 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1

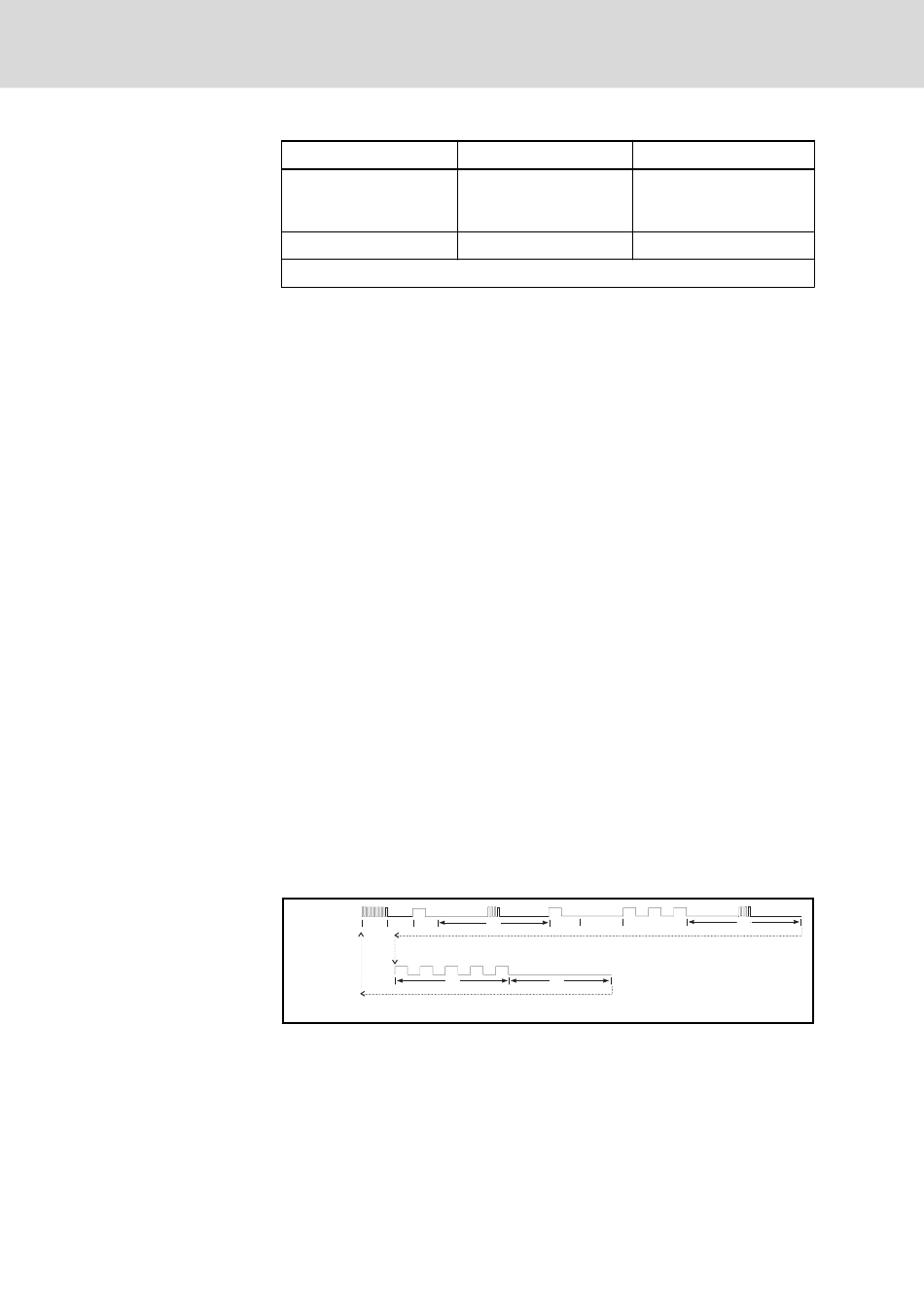

Abb. 10-6: Ablauf eines Blinkcodes
In diesem Kapitel sind alle Störungen und Warnungen gelistet, die über die
unten aufgeführte(n) LED(s) ausgegeben werden.
Die Störungen und Warnungen sind in die folgenden Fehlergruppen einge‐
teilt:
DOK-CONTRL-S67S3BKDI8*-AP03-DE-P
Frequenz
Wiederholt 0,5 s an und
0,5 s aus
4 s
4 5 6
10
Zusätzliche Erläuterungen
Wiederholt sich entspre‐
chend des Fehlerargu‐
ments
–
8
7
