110/141 Bosch Rexroth AG
Diagnose
10.5 Störmeldungen des Feldbus-Kopplers durch LED-
Signalisierung
10.5.1

Allgemeines

10.5.2

Ablauf der Blinksequenz

Allgemeines
Rexroth IndraControl S67 Sercos Koppler 8 digitale Eingänge (M8)
Störmeldungen oder Warnungen
IndraWorks angezeigt. Alternativ werden die Störmeldungen auch mit der
LED (21) "CS" (Kopplerstatus) als Blinkcode angezeigt.
21

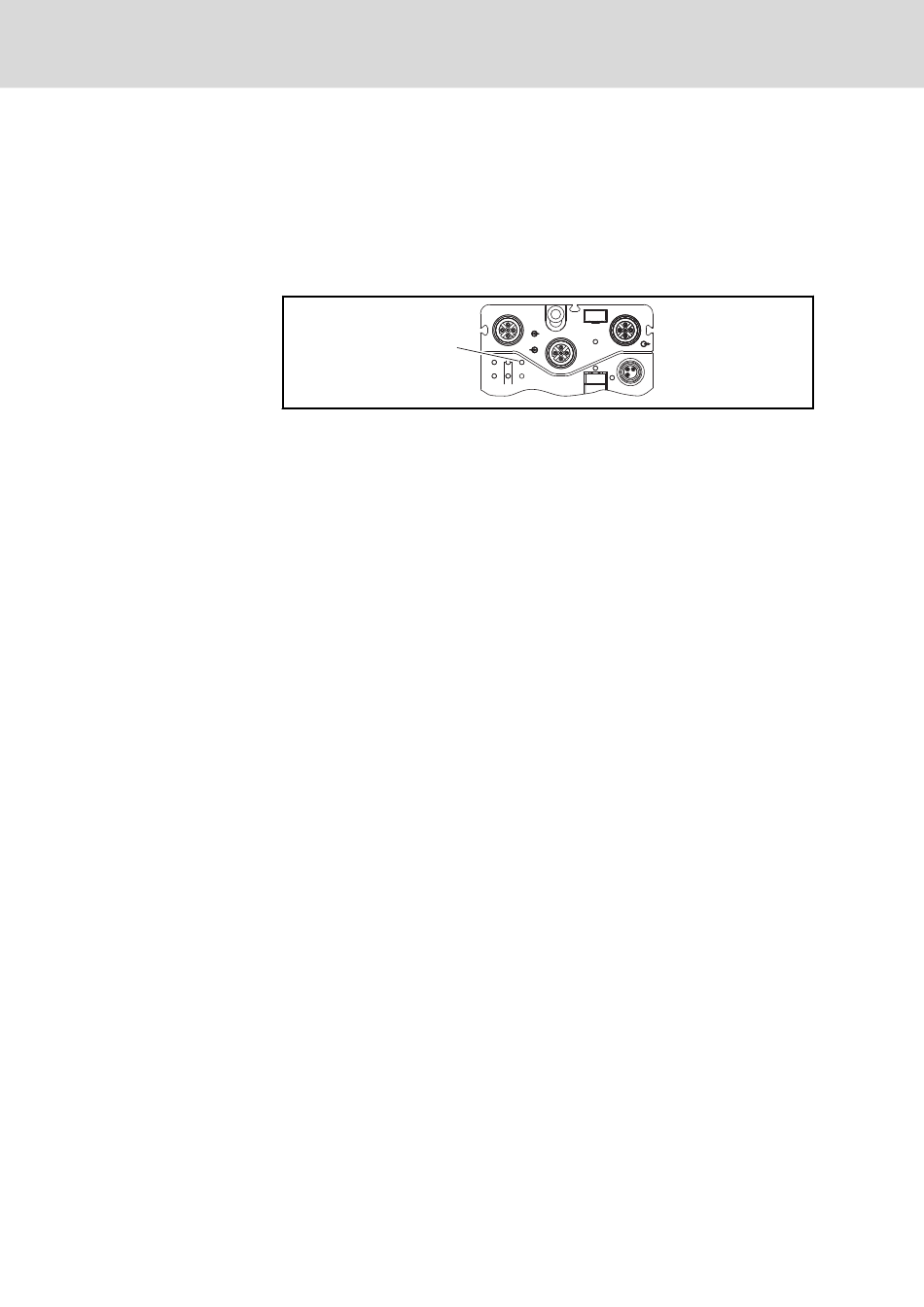

Abb. 10-5: Anzeige der Störmeldungen durch die LED "CS"
Eine Störung wird immer zyklisch mit drei Blinksequenzen dargestellt:
1. Die erste Blinksequenz zeigt die Gruppennummer an.
Der Ausgangspunkt bei der Fehlerfindung ist die Gruppennummer, hin‐
ter der sich die Fehlergruppen verbergen. Die Anzahl der Blinkimpulse
gibt die genaue Fehlergruppe an.
Beispiel:
Gruppennummer 1: Gruppe der S-BUS-Fehler.
2. Nach einer Pause erscheint die zweite Blinksequenz, die den Fehler‐
code angibt. Die Anzahl der Blinkimpulse gibt den genauen Fehlercode
an, der die Art des Fehlers beschreibt.
Beispiel:
Fehlercode 5: S-BUS-Abschluss am letzten I/O-Modul nicht angebracht.
3. Nach einer weiteren Pause erscheint die dritte Blinksequenz, die das
Fehlerargument anzeigt. Die Anzahl der Blinkimpulse gibt das Fehlerar‐
gument an, welches ergänzende Fehlerbeschreibungen liefert, z. B. an
welcher der IndraControl S67-Komponente ein Fehler vorliegt.
Beispiel:
Eintrag 0 ... 63: Bei welchem der angeschlossenen I/O-Module dieser
Fehler aufgetreten ist. Wird z. B. eine 5 mittels Blinkcode angezeigt,
dann tritt der Fehler am 5. I/O-Modul auf (die "0" bezeichnet die digita‐
len Eingänge des Feldbus-Kopplers).
Gruppennummer, Fehlercode und Fehlerargument werden als Blinkcodes
dargestellt, die in Zahlen umzurechnen sind. Der Blinkcode kann Zahlen in
100er-Stellen, 10er-Stellen oder 1er-Stellen anzeigen. Eine Null wird dabei
immer in vier Zyklen von 20 Hz wiedergegeben und führende Nullen werden
unterdrückt.
Die nachfolgenden Tabellen erläutert Ihnen den zeitlichen Ablauf der Blinkco‐
des. Entfällt die 100er- oder 10er-Stelle bei der Gruppennummer, beim Feh‐
lercode oder beim Fehlerargument, wird die nachfolgende Pause nicht aus‐
gegeben, sondern die nächste Sequenz eingeleitet (fett in der folgenden Ta‐
belle gekennzeichnet).
DOK-CONTRL-S67S3BKDI8*-AP03-DE-P
des Feldbus-Kopplers
sercos
S3-BK-DI8
SBM
1 1 FB 2 FB 2
X
F
MS 1 CS
7
8
S3
2
NS
ACT/LNK
werden in
