Sercos Statusmeldungen - Bosch Rexroth IndraControl S67 Anwendungsbeschreibung

108/141 Bosch Rexroth AG
Diagnose
10.3

Sercos Statusmeldungen

Rexroth IndraControl S67 Sercos Koppler 8 digitale Eingänge (M8)
LED Farbe/Staus
ACT/LNK 2 Aus
Grün
Grün blinkend
Tab. 10-1: Ethernet-Statusmeldungen

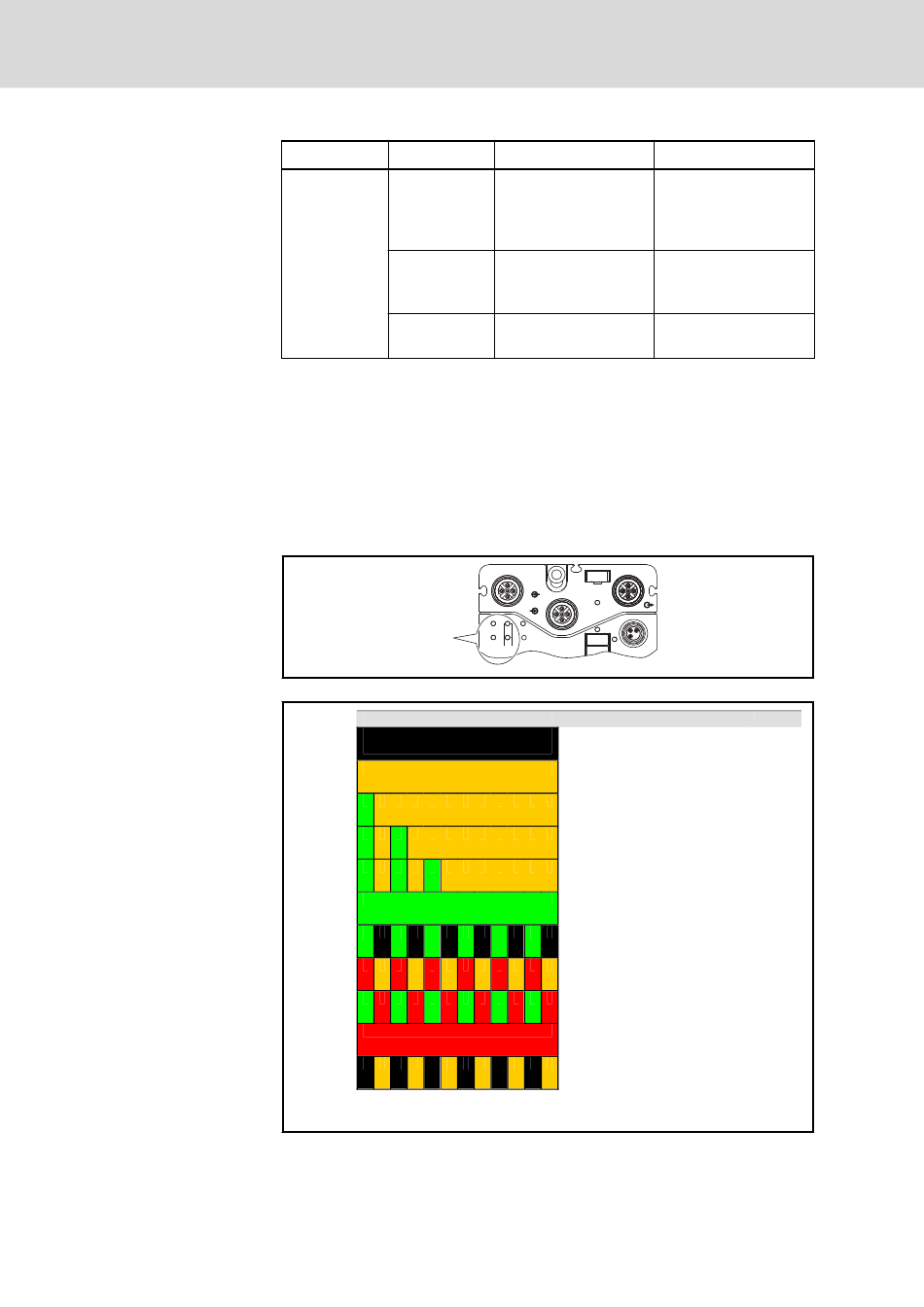

In der folgenden Tabelle sind die Sercos Statusmeldungen als Blinksequen‐
zen dargestellt, die durch die LED "S3" (21) am Feldbus-Koppler signalisiert
werden.
Liegen mehrere Statusmeldungen vor, so wird immer diejenige mit der höch‐
sten Priorität an der LED ausgegeben. Die Sequenzen haben eine Dauer von
3 Sekunden, nach der die aktive Sequenz erneut ausgegeben wird.
21
Abb. 10-2: LED "S3" zur Anzeige von Sercos Statusmeldungen
Blinksequenz
aus
orange
grün
rot
Pos: 51.7 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc @ 21808 @ @ 1
Abb. 10-3: Sercos Statusmeldungen
DOK-CONTRL-S67S3BKDI8*-AP03-DE-P
Ursache Abhilfe/Information
Feldbus-Koppler hat Überprüfen Sie die Ka‐
keine Verbindung zum belverbindung des
physikalischen Netz‐ Ethernet-Anschlusses
werk FB2
Verbindung zum physi‐ –
kalischen Netzwerk ist
vorhanden
Datenaustausch über –
Ethernet findet statt
sercos
S3-BK-DI8
SBM
1 1 FB 2 FB 2
X
MS 1 CS F
7
8
S3
2
NS
ACT/LNK
Beschreibung
NRT-Mode
(keine sercos Kommunikation)
CP0 (Kommunikationsphase 0 aktiv)
CP1 (Kommunikationsphase 1 aktiv)
CP2 (Kommunikationsphase 2 aktiv)
CP3 (Kommunikationsphase 3 aktiv)
CP4 (Kommunikationsphase 4 aktiv)
Übergang von Fast forward nach
Loopback
Applikationsfehler nach GDP & FSP
Status-Codes
MST Telegrammverluste überschritten
(S-0-1003)
Kommunikationsfehler nach SCP
Status-Codes
Identifikation aufgerufen
Priorität
0
0
0
0
0
0
2
3
4
5
6
