Aufstellung der Pumpe
Das Feuerlöschaggregat auf dem Fundament anordnen und mit
ausreichend dimensionierten Bolzen verankern. Der Grundrah-
men muss dabei über die gesamte Fläche abgestützt werden.
Siehe Abb. 14 und Abb. 15. Es wird empfohlen zusätzlich
Schwingungsdämpfer unter dem Feuerlöschaggregat vorzuse-
hen. Siehe Abschnitt 5.1.3 Schwingungsdämpfung.

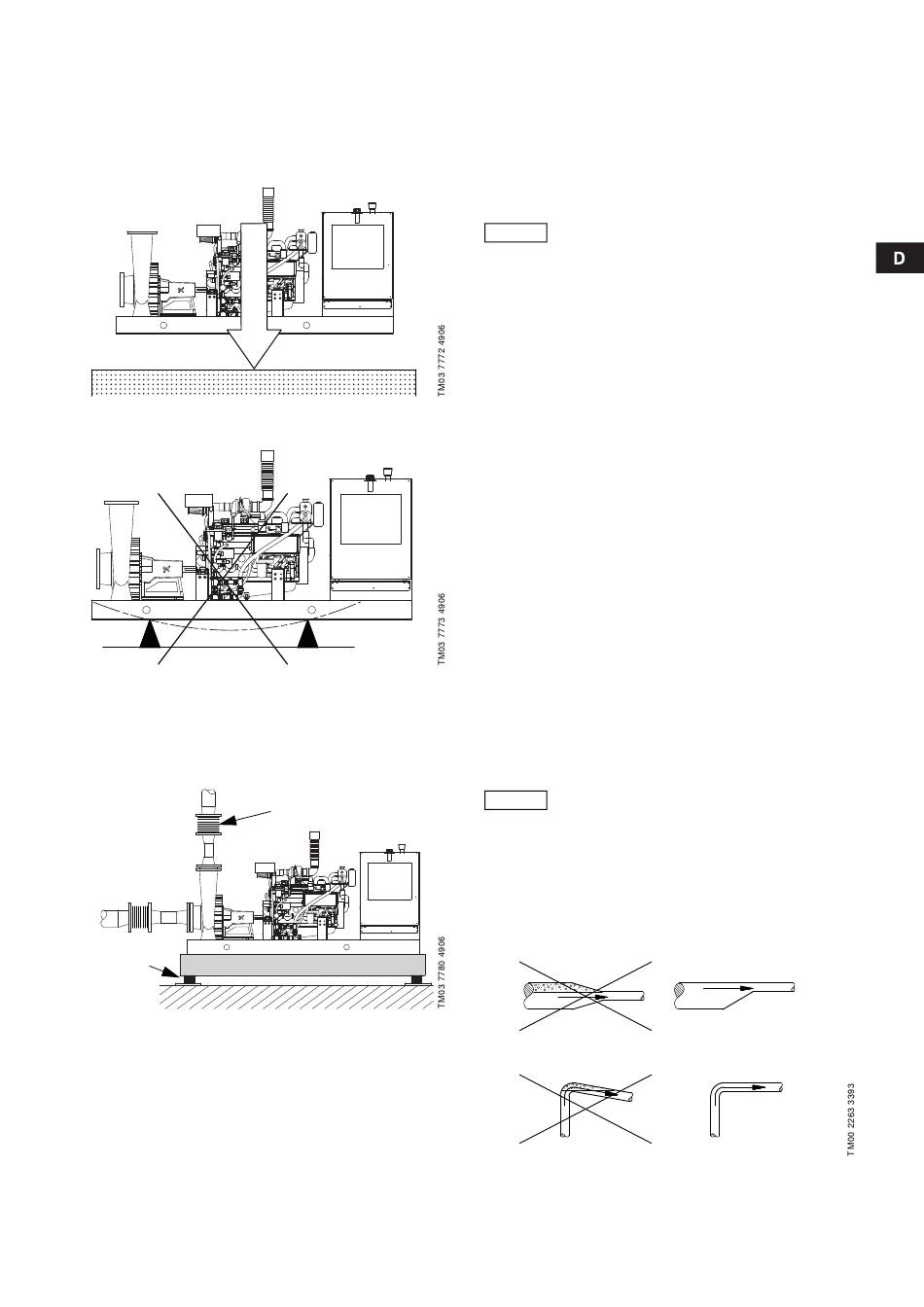

Abb. 14 Richtige Aufstellung
Abb. 15 Falsche Aufstellung
5.1.3 Schwingungsdämpfung
Um eine Übertragung von Schwingungen auf das Gebäude oder
auf Rohrleitungen zu vermeiden, wird der Einbau von Kompensa-
toren und Schwingungsdämpfern empfohlen. Siehe Abb. 16.
Schwingungs-
dämpfper
Abb. 16 Schwingungsdämpfung
Kompensator
Rohrkompensatoren
Rohrkompensatoren übernehmen folgende Funktionen:
• Ausgleich von Längenänderungen in den Rohrleitungen, die
durch Temperaturschwankungen verursacht werden.
• Reduzierung von mechanischen Einwirkungen, die durch
Druckstöße im Rohrsystem hervorgerufen werden.
• Dämpfung von mechanischen Geräuschen im Rohrsystem
(nur bei Einsatz von Gummibalgkompensatoren).
Rohrkompensatoren dürfen nicht zum Ausgleich
von Ungenauigkeiten im Rohrleitungssystem ein-
Achtung
gebaut werden, wie z.B. Fluchtungsfehler oder
fehlende Parallelität der Flansche.
Die Rohrkompensatoren sollten auf der Saug- und Druckseite
montiert werden. Der Abstand zur Pumpe sollte mindestens
1-1½ x die Nennweite DN betragen. Dadurch wird das Auftreten
von Turbulenzen in den Rohrkompensatoren verhindert und
damit bessere Ansaugverhältnisse und ein minimaler Druckver-
lust auf der Druckseite der Pumpe erreicht.
Bei größeren Strömungsgeschwindigkeiten (> 5 m/s) wird emp-
fohlen, größere Rohrkompensatoren passend zur Dimension der
Rohrleitung einzubauen.
Schwingungsdämpfer
Um die Übertragung von Schwingungen auf das Gebäude zu ver-
meiden, wird empfohlen, den Grundrahmen des Feuerlöschag-
gregates mit Hilfe von Schwingungsdämpfern von Gebäudeteilen
zu isolieren.
Um die richtigen Vibrationsdämpfer auswählen zu können, müs-
sen folgende Informationen vorliegen:
• die Kräfte, die über den Dämpfer übertragen werden.
• die Motordrehzahl.
• gewünschte Dämpfung in % (Richtwert 70 %).
Die Wahl der richtigen Schwingungsdämpfer ist von der Installa-
tion abhängig. Ein falsch ausgelegter Schwingungsdämpfer kann
die Schwingungen sogar noch verstärken. Schwingungsdämpfer
sollten deshalb vom Lieferanten ausgelegt werden.
Wenn die Pumpe auf einem Fundament mit Schwingungsdämp-
fern befestigt wird, sind Rohrkompensatoren auf beiden Seiten
der Pumpe vorzusehen. Damit wird sichergestellt, dass die
Pumpe nicht in den Flanschen "hängt".

5.1.4 Rohrleitungen

Rohrleitungen dürfen nicht auf dem Pumpenge-
häuse lasten und irgendwelche Kräfte auf das
Pumpengehäuse übertragen. Bei Nichtbeach-
Achtung
tung kann die Pumpe beschädigt werden.
Zulässige Flanschkräfte und -momente.
Siehe Abschnitt 4.4.2 Pumpe.
Die Rohrleitungen sind ausreichend zu dimensionieren.
Hierbei ist auch der Pumpenzulaufdruck zu berücksichtigen.
Die Rohrleitungen sind so zu verlegen, dass Lufteinschlüsse ver-
mieden werden. Das gilt besonders für die Saugseite der Pumpe.
Siehe Abb. 17.
Abb. 17 Verlegen der Rohrleitungen
