5. Installation

Aufstellung

Aufstellungsort
Die Druckerhöhungsanlage muss zur Sicherstellung
einer ausreichenden Kühlung der Pumpen und des
Schaltschranks in einem gut belüfteten Raum aufge-
stellt werden.
Hinweis: Die Hydro MPC eignet sich nicht für die Auf-
stellung im Freien und darf keinem direkten Sonnen-
licht ausgesetzt werden.
Vor und auf beiden Seiten der Druckerhöhungsanlage
muss ein freier Abstand von 1 m für Service- und
Montagearbeiten vorgesehen werden.
Verrohrung
Pfeile auf dem Fußstück der Pumpe kennzeichnen die
Strömungsrichtung des Fördermediums durch die
Pumpe.
Die an die Druckerhöhungsanlage anzuschließenden
Rohrleitungen sind ausreichend zu dimensionieren.
Die Rohrleitungen sind an das Saug- und
Drucksammelrohr der Druckerhöhungsanlage
anzuschließen. Dabei können beide Rohrenden eines
Sammelrohres verwendet werden. Das Gewinde des
nicht zum Anschluss verwendeten Rohrendes ist mit
Hanf oder Dichtungsband zu umwickeln und ein
Schraubdeckel zu montieren. Bei Sammelrohren mit
Flanschanschluss ist ein Blindflansch mit Dichtung
vorzusehen.
Für einen optimalen Betrieb und zur Minimierung von
Geräuschen und Schwingungen ist ggf. eine
Schwingungsdämpfung für die Druckerhöhungsanlage
vorzusehen.
Geräusche und Schwingungen entstehen durch die
Rotation von Motor- und Pumpenbauteilen sowie durch
die Strömung in den Rohrleitungen und Formstücken.
Die Wirkung auf die Umgebung ist subjektiv. Sie hängt
aber auch von der korrekten Montage und der
Beschaffenheit der restlichen Anlagenkomponenten
ab.
Wird die Druckerhöhungsanlage in einem
Mehrfamilienhaus installiert, oder ist der erste
Verbraucher nicht weit von der Druckerhöhungsanlage
entfernt, wird empfohlen, Rohrkompensatoren am
Saug- und Drucksammelrohr vorzusehen, um die
Übertragung von Vibrationen über die Rohrleitungen
zu vermeiden.
1
2
3

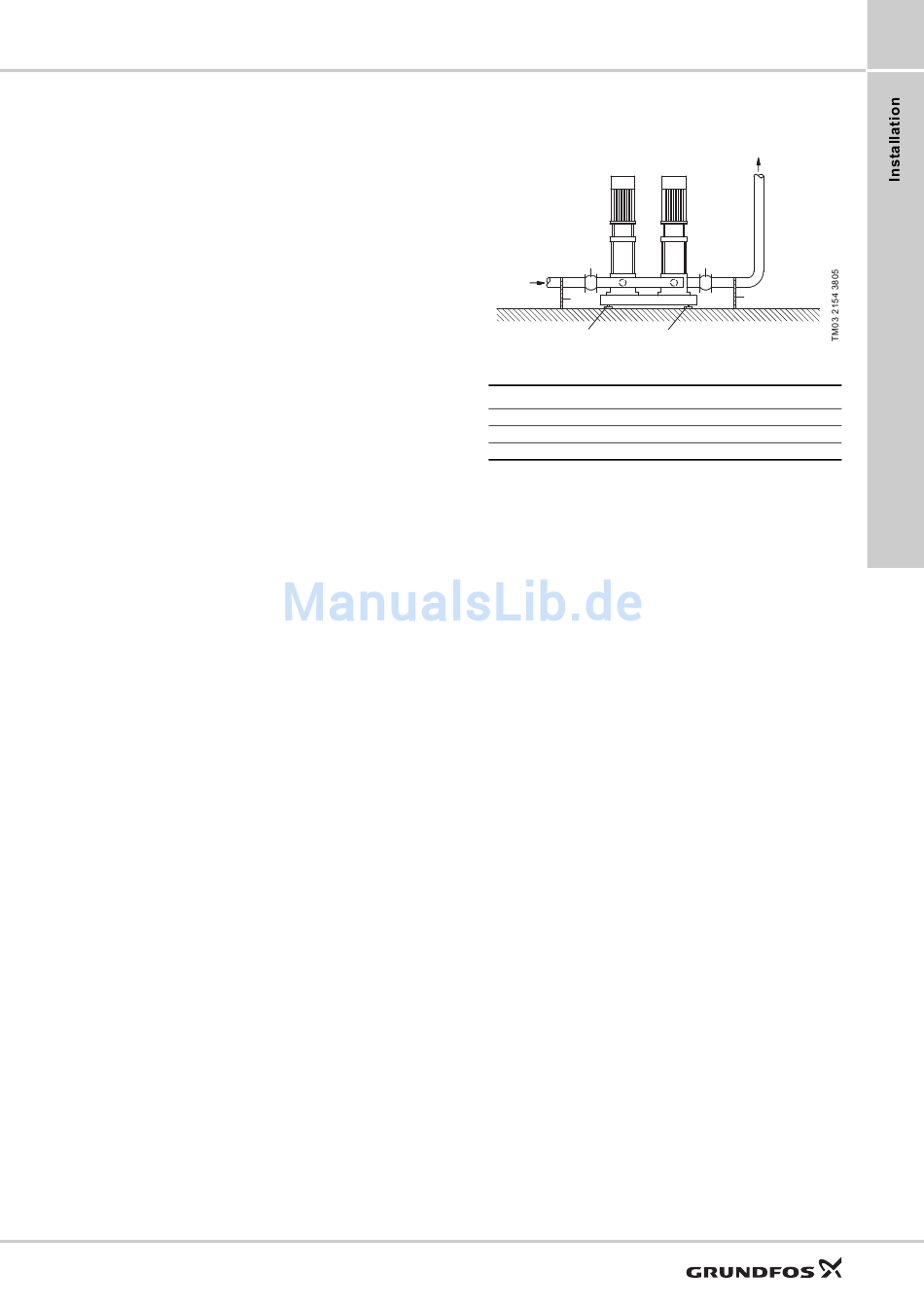

Abb. 33 Schema eines hydraulischen Anschlusses
Pos. Bezeichnung
1 Rohrkompensator
2 Rohrhalter
3 Maschinenschuh
Hinweis: Die in der Abbildung dargestellten
Rohrkompensatoren, Rohrhalter und
Maschinenschuhe sind nicht im Lieferumfang einer
Standard-Druckerhöhungsanlage enthalten.
Alle Muttern sind vor der Inbetriebnahme
nachzuziehen.
Die Rohrleitungen sind an die Gebäudekonstruktion
anzubinden, damit sie sich nicht verschieben, sich
nicht verziehen und nicht brechen können.
Fundament
Die Druckerhöhungsanlage ist auf einer ebenen und
festen Oberfläche, z.B. einem Betonboden oder
Fundament, aufzustellen. Ist die Druckerhöhungs-
anlage nicht mit Schwingungsdämpfern ausgestattet,
ist sie mit Bolzen direkt am Boden oder Fundament zu
befestigen.
Hinweis: Als Richtwert sollte das Gewicht des
Betonfundaments das 1,5-fache des Gewichts der
Druckerhöhungsanlage betragen.
Schwingungsdämpfung
Um die Übertragung von Schwingungen auf das
Gebäude zu vermeiden, wird empfohlen, das Pumpen-
fundament mit Hilfe von Schwingungsdämpfern von
Gebäudeteilen zu entkoppeln.
Die Wahl des richtigen Schwingungsdämpfers ist von
der Installation abhängig, wobei ein falsch
ausgewählter Schwingungsdämpfer die Schwingungen
sogar noch verstärken kann. Die Schwingungsdämpfer
sollten deshalb vom Hersteller der
Schwingungsdämpfer ausgelegt werden.
Wird die Druckerhöhungsanlage auf einem Fundament
mit Schwingungdämpfern befestigt, sind an beiden
Sammelrohren Rohrkompensatoren vorzusehen.
Dadurch wird verhindert, dass die Druckerhöhungs-
anlage an den Rohrleitungen "hängt".
1
2
3
5
25
