9.6 Kühlflüssigkeit wechseln
Das Kühlmittel in der Kühlflüssigkeit verliert mit der Zeit an Wir-
kung. Deshalb muss die Kühlflüssigkeit jedes Jahr gewechselt
werden. Als Kühlflüssigkeit ist ein bereits vorgemischtes Gemisch
aus 50 % Kühlmittel und 50 % Wasser zu verwenden.
Füllmengen, siehe Abschnitt 4.4.3 Motor.
Warnung
Deckel vom Ausgleichsbehälter und Wärmetau-
scher nicht bei betriebswarmem Motor öffnen.
Behälter steht unter Druck! Verbrühungsgefahr
durch austretende Flüssigkeit!
1. Zum Ablassen des Kühlwassers, Ablasshahn (Abb. 36,
Pos. 23) öffnen. Kühlwasser in einem geeigneten Gefäß auf-
fangen und umweltgerecht entsorgen.
2. Ablasshahn wieder schließen.
3. Deckel vom Wärmetauscher (Abb. 28, Pos. A) abschrauben
und Kühlflüssigkeit bis zum unteren Ende des Einfüllstutzens
auffüllen. Deckel vom Wärmetauscher wieder verschließen.
Danach Deckel vom Ausgleichsgefäß (Abb. 28, Pos. B)
abnehmen und bis 100 mm vom Boden aus gemessen eben-
falls mit Kühlflüssigkeit auffüllen. Deckel vom Ausgleichsgefäß
wieder verschließen.
4. Motor über Schalter S1 starten und bei Nulllast laufen lassen,
bis eine Temperatur von 71 bis 93 °C erreicht ist. Dann Motor
über den Schalter S3 abschalten.
5. Nach Abkühlen des Motors, Kühlflüssigkeitsstand kontrollieren
und ggf. Kühlflüssigkeit am Wärmetauscher bis zum unteren
Ende des Einfüllstutzens (JU4H und JU6H) bzw. bis zur Max.-
Markierung (JW6H) nachfüllen.
Nur vorgeschriebenes Kühlmittel verwenden.
Achtung
Siehe Abschnitt 4.4.3 Motor.

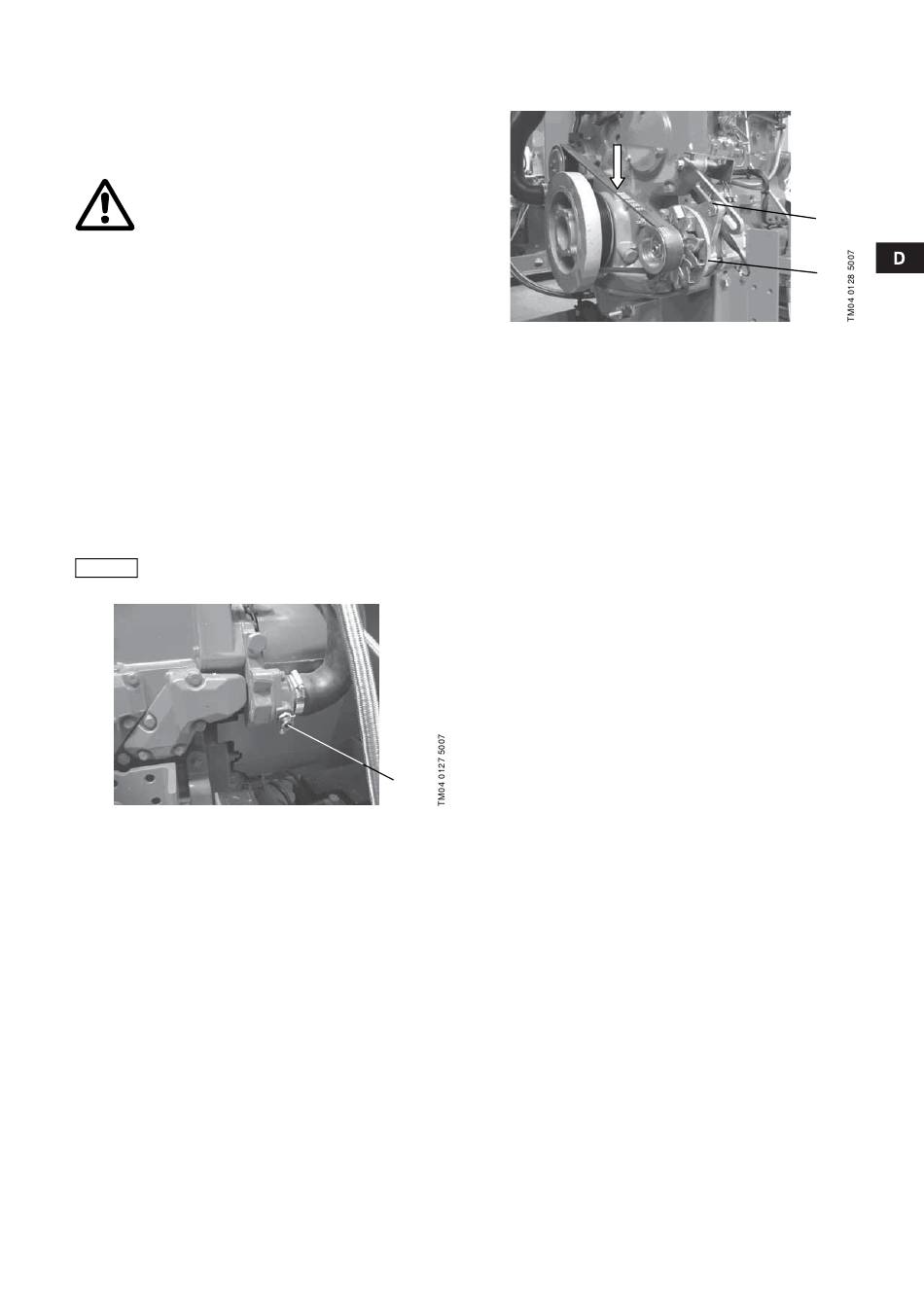

Abb. 36 Ablasshahn für Kühlflüssigkeit

9.7 Keilriemen ersetzen

Der Keilriemen ist einmal pro Jahr zu wechseln.
Abb. 37 Keilriemen
1. Schutzhaube (Abb. 6 bzw. Abb. 8, Pos. 17) abbauen.
2. Stellmuttern am Generator (Abb. 37, Pos. A) lösen.
3. Generator (Abb. 37, Pos. B) nach innen schieben und alten
Keilriemen abnehmen.
4. Neuen Keilriemen auflegen. Generator nach außen schieben
bis die korrekte Keilriemenspannung erreicht ist. Die Elastizi-
tät am Pfeil muss 1 bis 1,5 cm betragen.
5. Stellschrauben am Generator wieder festziehen.
6. Schutzhabe montieren.

9.8 Steuerung

Folgende Wartungsarbeiten sind in regelmäßigen Abständen
durchzuführen:
Lampentest durchführen:
Leitungsverbindungen überprüfen: 1x pro Jahr.
Die Funktion der Meldeleuchten wird durch Drücken der Taste S5
"Lampentest" überprüft. Bei einem Ausfall von Meldeleuchten
bitte an Grundfos wenden.
Alle Schraubverbindungen an den Klemmen und alle Massever-
bindungen sind einmal pro Jahr auf festen Sitz zu überprüfen.
Lose Verbindungen sind festzuziehen. Die Kabel sind auf sicht-
bare Beschädigungen zu überprüfen und gegebenenfalls auszu-
tauschen.
23
A
B
1x pro Woche.
