Grundfos Fire NKF 50-200 Montage- Und Betriebsanleitung Seite 8

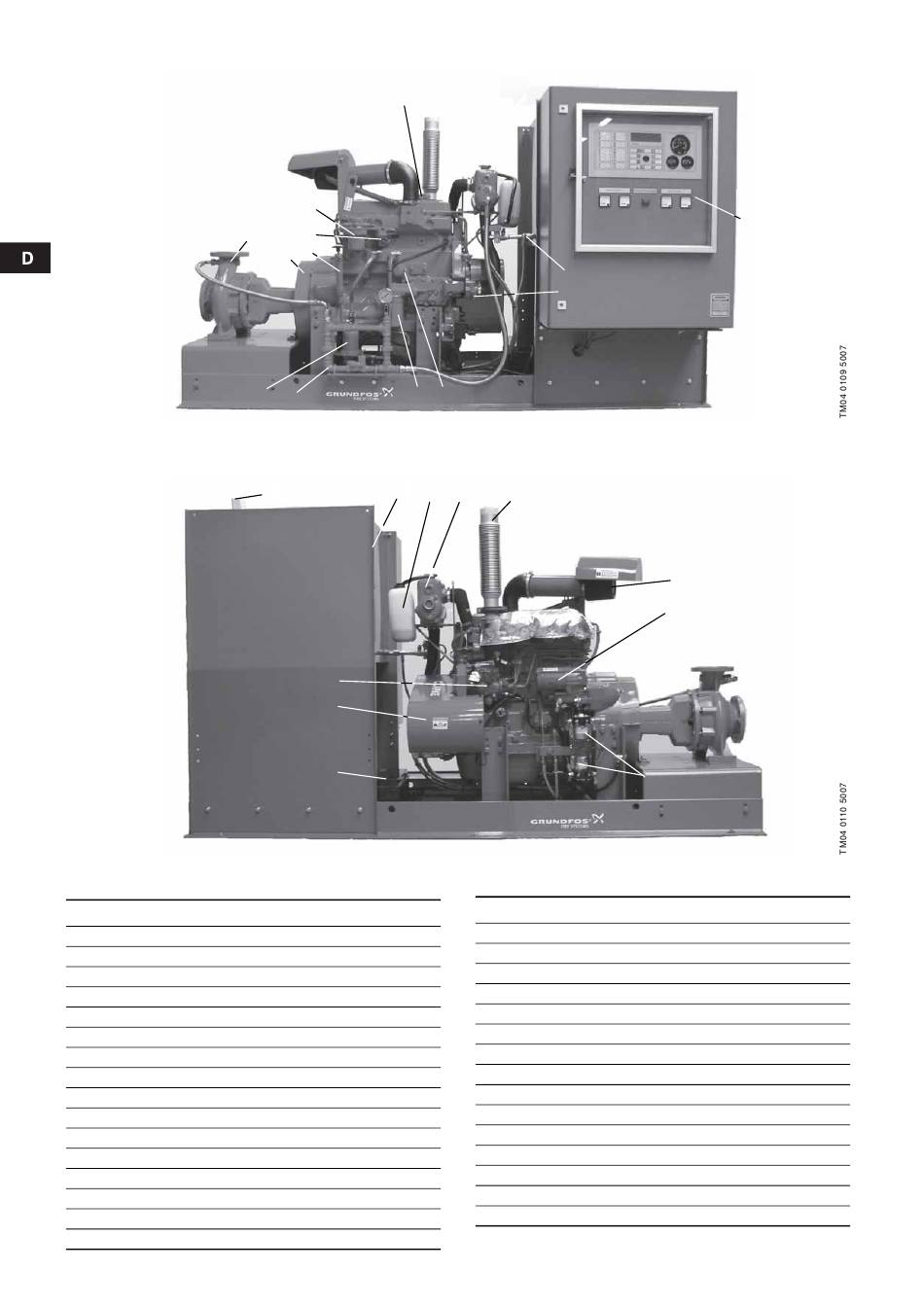

Abb. 5 Feuerlöschaggregat mit Motor JU4H und JU6H, Vorderansicht
Abb. 6 Feuerlöschaggregat mit Motor JU4H und JU 6H, Rückansicht
Pos. Bauteil
1 Pumpe
2 Kupplung mit Kupplungsschutz
3 Kraftstofftank
4 Füllstandsanzeige Kraftstofftank
5 Handbefüllpumpe Kraftstofftank (verdeckt)
6 Tankdeckel (verdeckt)
7 Kraftstoffhahn
8 Kraftstofffilter
9 Kraftstoffablassschraube (verdeckt)
10 Luftfilter
11 Turbolader (nicht bei allen Modellen)
12 Ladeluftkühler (nicht bei allen Modellen)
13 Flexible Abgasleitung
14 Vorrichtung für Kurbelwellenentlüftung (optional)
15 Wärmetauscher
16 Ausgleichsgefäß
30
30
8
20
1
27
2
22 28
21
4 3
19
17
25
7
23
29
16 15 13
Pos. Bauteil
17 Keilriemen mit Schutzhaube
18 Anlasser
19 Dieseleinspritzpumpe
20 Kraftstoffsaugpumpe
21 Kühlwasserschleife
22 Kühlwasserheizung
23 Kühlwasserentleerung
24 Anlasserrelais
25 Anlasserbatterien
26 Steuerung
27 Ölablasspumpe
28 Ölfilter
29 Ölmessstab
30 Deckel vom Öleinfüllstutzen
31 Ölpumpe (verdeckt)
26
10
18
24
