RAVAGLIOLI S.p.A.
• 4 Löcher mit Durchmesser von 12 mm auf der Bodenhöhe
an der Löcher auf dem Bodenrahmen machen;
• Die Dübeln (ausgeschlossenen von Lieferung) in die Löcher
stecken ein;
• die Maschine mit 4 M12x120 mm Schrauben (ausgeschlos-
senen von Lieferung) (Abb. 9 Pkt. 1) (oder mit 4 12x80
mm Stiftschrauben (ausgeschlossenen von Lieferung)).
Die Schrauben mit einem Anziehdrehmoment von 70 Nm
ungefähr spannen.
9.2
In der Packung enthaltene Zubehörteile
Im Innern der Verpackung befindet sich eine Schachtel mit
den Zubehörteilen.
Überprüfen Sie, ob alle aufgeführten Bauteile vorhanden sind.
Code
G108A3
Hebel mit Kopf "C"
10.0 ELEKTRISCHE ANSCHLÜSSE
JEDER AUCH NUR KLEINSTE ELEK-
TRISCHE EINGRIFF MUSS DURCH
QUALIFIZIERTES FACHPERSONAL
DURCHGEFÜHRT WERDEN.
VOR DEM ANSCHLUSS DER VORRICH-
TUNG MUSS GENAU KONTROLLIERT
WERDEN, DASS:
• DIE EIGENSCHAFTEN DER ELEK-
TRISCHEN LEITUNG DEN ANFOR-
DERUNGEN DER VORRICHTUNG
ENTSPRECHEN, DIE AUF DEM
TYPENSCHILD VERMERKT SIND;
• SICH ALLE KOMPONENTEN DER
ELEKTRISCHEN LEITUNG IN EINEM
GUTEN ZUSTAND BEFINDEN;
• DIE ERDUNG VORHANDEN UND IN AN-
GEMESSENER WEISE BEMESSEN IST
(SCHNITT GRÖSSER ODER GLEICH
DES GRÖSSTEN QUERSCHNITTES
DER SPEISUNGSKABEL);
• DIE ELEKTRISCHE ANLAGE MIT
EINEM SCHUTZSCHALTER MIT
EINEM AUF 30 mA GEEICHTEN
DIFFERENTIALSCHUTZ AUSGE-
STATTET IST.
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
Beschreibung

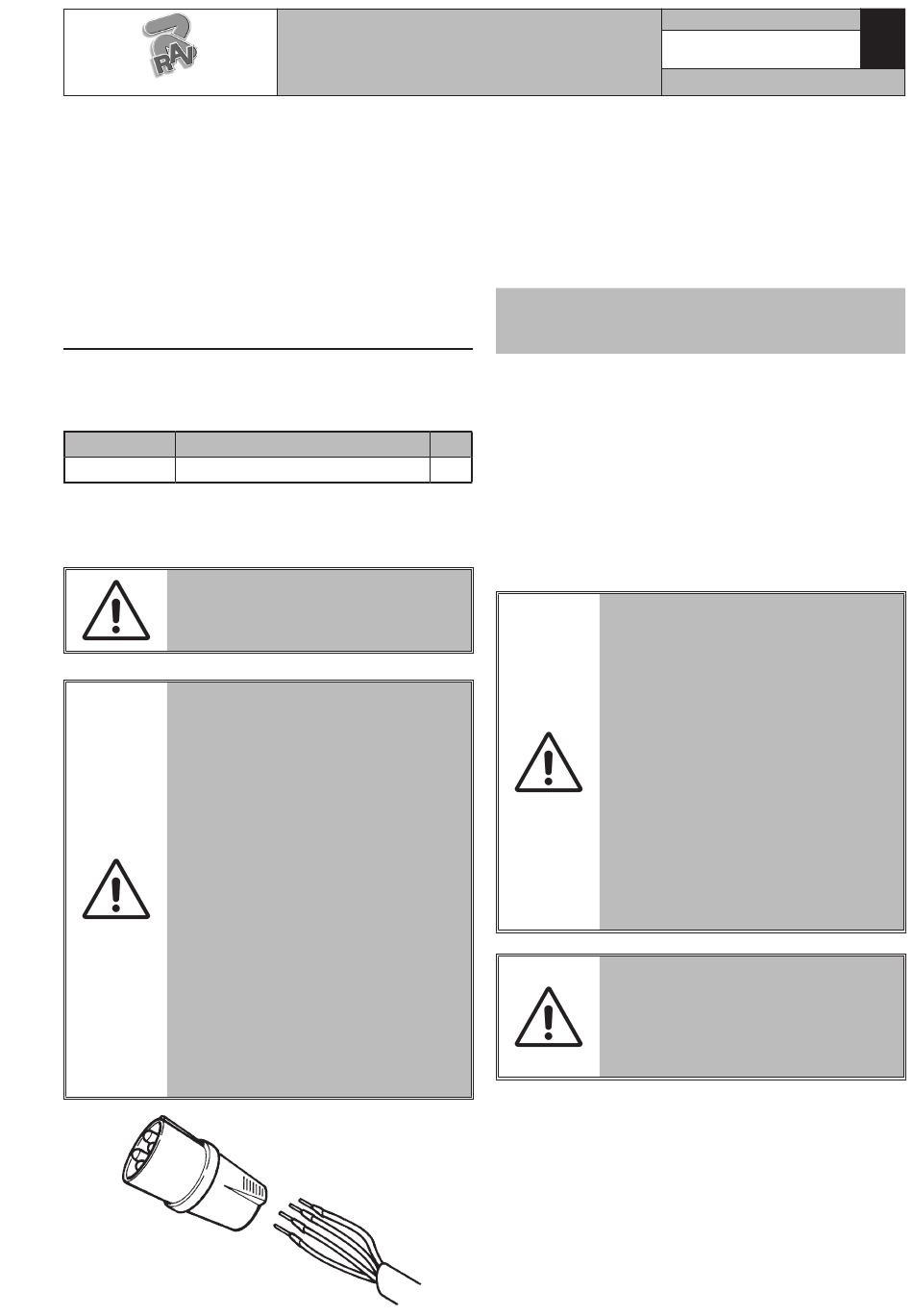

Die Maschine ist mit einem 1,5 Meter langen Freikabel
ausgestattet. An dieses Kabel muss ein Stecker mit
den folgenden Eigenschaften angeschlossen werden:
• Normentsprechung IEC 309
• 400 Volt – 16A
• 3P + Erde
• IP 44
Nur für VARGNAV4113D - VARGNAV4113EID
- VARGNAV4113SAD - Versionen mit Frequenz-
umformer
• Normentsprechung IEC 309
• 230/400 Volt – 32A
• 3P + N + Erde
• IP 44
N.
1
Die Maschine ist bei der Auslieferung mit einer Span-
nung von 400 V ausgestattet.
Bei anderen Spannungswerten ist beim Einkauf der
Hersteller zu informieren, damit er die Maschine auf
den Betrieb mit der gewünschten Spannung vorberei-
ten kann.
AN DAS KABEL DER VORRICH-
TUNG EINEN DEN GELTENDEN
NORMEN ENTSPRECHENDEN
STECKER ANSCHLIESSEN (DER
SCHUTZLEITER IST GELB/GRÜN
UND DARF NIE AN EINE DER BEI-
DEN PHASEN ANGESCHLOSSEN
WERDEN). DIE ELEKTRISCHE
ANLAGE MUSS AN DIE IN DEN
VORLIEGENDEN BETRIEBSAN-
LEITUNGEN SPEZIFIZIERTEN
DATEN ANGEPASST WERDEN UND
SO AUSGELEGT SEIN, DASS DER
SPANNUNGSABFALL BEI VOLLBE-
LASTUNG NICHT MEHR ALS 4%
(10% IN DER ANLAUFPHASE) DES
NENNWERTES BETRÄGT.
IM FALL EINES ZUFÄLLIGEN
VERSORGUNGSMANGELS, BZW.
VOR JEDEM PNEUMATISCHEN AN-
SCHLUSS, SIND DIE STEURUNGEN
IN DIE NEUTRALE STELLUNG ZU
BRINGEN.
7505-M002-4_R
Seite 16 von 98
G9156.11N - G9156T.11N - G9156.13N G9156T.13N -
G9156.13EI - G9156T.13EI - G9156.13SA - G9156T.13SA
D
