7505-M002-1_R
D
Seite 11 von 62
G9156.11N - G9156T.11N - G9156.13
G9156T.13 - G9156.13EI - G9156T.13EI
• die Dübel in die Löcher stecken ein;
• die Maschine mit zwei M12x120 mm Schrauben
(Abb. 7 Bez. 1) (oder mit zwei 12x80 mm Stift-
schrauben). Die Schrauben mit einem Anziehdreh-
moment von 70 Nm ungefähr spannen.
9.2
In der Packung enthaltene Zubehörteile
Im Innern der Verpackung befindet sich eine Schachtel
mit den Zubehörteilen.
Überprüfen Sie, ob alle aufgeführten Bauteile vorhan-
den sind.
Code
G108A37
HEBEL MIT KOPF "C"
10.0 ELEKTRISCHE ANSCHLÜSSE
JEDER AUCH NUR KLEINSTE
ELEKTRISCHE EINGRIFF MUSS
DURCH QUALIFIZIERTES FACH-
PERSONAL DURCHGEFÜHRT WER-
DEN.
VOR DEM ANSCHLUSS DER VOR-
RICHTUNG MUSS GENAU KONT-
ROLLIERT WERDEN, DASS:
• DIE EIGENSCHAFTEN DER ELEK-
TRISCHEN LEITUNG DEN ANFOR-
DERUNGEN DER VORRICHTUNG
ENTSPRECHEN, DIE AUF DEM
TYPENSCHILD VERMERKT SIND;
• SICH ALLE KOMPONENTEN
DER ELEKTRISCHEN LEITUNG
IN EINEM GUTEN ZUSTAND BE-
FINDEN;
• DIE ERDUNG VORHANDEN UND
IN ANGEMESSENER WEISE BE-
MESSEN IST (SCHNITT GRÖSSER
ODER GLEICH DES GRÖSSTEN
QUERSCHNITTES DER SPEI-
SUNGSKABEL);
• DIE ELEKTRISCHE ANLAGE MIT
EINEM SCHUTZSCHALTER MIT
EINEM AUF 30 mA GEEICHTEN
DIFFERENTIALSCHUTZ AUSGE-
STATTET IST.
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
Beschreibung

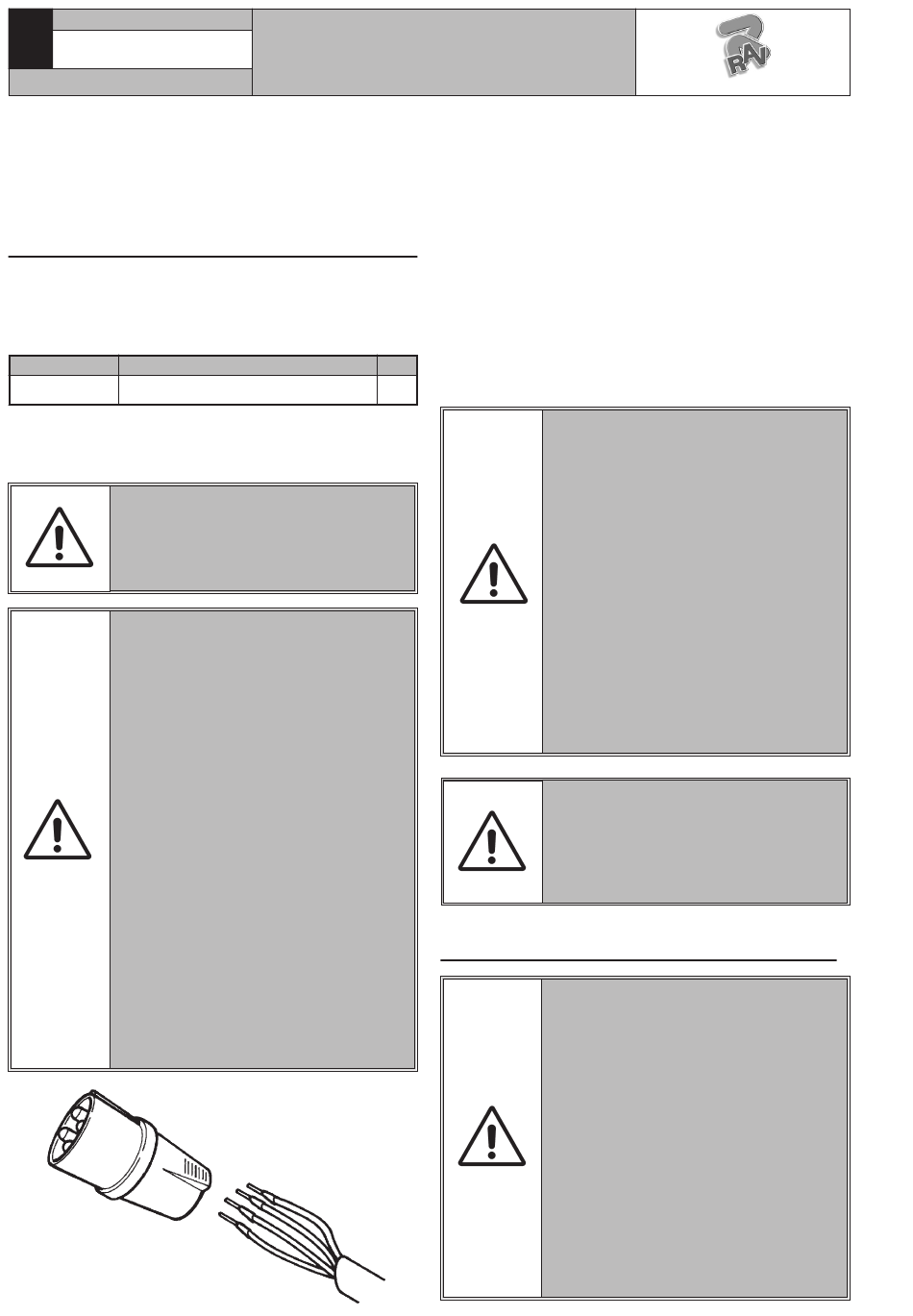

Die Maschine ist mit einem 1,5 Meter langen Freikabel
ausgestattet. An dieses Kabel muss ein Stecker mit
den folgenden Eigenschaften angeschlossen werden:
• Normentsprechung IEC 309
• 400 Volt – 16A
• 3P + Erde
• IP 44
Die Maschine ist bei der Auslieferung mit einer Span-
nung von 400 V ausgestattet.
Bei anderen Spannungswerten ist beim Einkauf der
Hersteller zu informieren, damit er die Maschine auf
N.
den Betrieb mit der gewünschten Spannung vorberei-
1
ten kann.
AN DAS KABEL DER VORRICH-
TUNG EINEN DEN GELTENDEN
N O R M E N E N T S P R E C H E N D E N
STECKER ANSCHLIESSEN (DER
SCHUTZLEITER IST GELB/GRÜN
UND DARF NIE AN EINE DER BEI-
DEN PHASEN ANGESCHLOSSEN
WERDEN). DIE ELEKTRISCHE
ANLAGE MUSS AN DIE IN DEN
VORLIEGENDEN BETRIEBSAN-
LEITUNGEN SPEZIFIZIERTEN
DATEN ANGEPASST WERDEN UND
SO AUSGELEGT SEIN, DASS DER
SPANNUNGSABFALL BEI VOLLBE-
LASTUNG NICHT MEHR ALS 4%
(10% IN DER ANLAUFPHASE) DES
NENNWERTES BETRÄGT.
IM FALL EINES ZUFÄLLIGEN
VERSORGUNGSMANGELS, BZW.
VOR JEDEM PNEUMATISCHEN AN-
SCHLUSS, SIND DIE STEURUNGEN
IN DIE NEUTRALE STELLUNG ZU
BRINGEN.
10.1 Kontrolle des Öls auf dem Öl-Luft Satz
DER HYDRAULISCHE SATZ WIRD
OHNE HYDRAULISCHE ÖL VER-
SEHEN, DESWEGEN SICH VER-
SICHERN, DEN VORGESEHENEN
TANK ZU FÜLLEN. DER ÖL MUSS
EINEN VISKOSITÄTSGRAD PAS-
SENDE ZU DIE DURCHSCHNITTS-
TEMPERATUR DES LAND , WO DIE
MASCHINE MONTIERT IST, HABEN
UND BESONDERS:
- VISKOSITÄT 32 (FÜR LANDES
- VISKOSITÄT 46 (FÜR LANDES
RAVAGLIOLI S.p.A.
MIT RAUMTEMPERATUR VON 0
BIS 30 GRADE);
MIT RAUMTEMPERATUR GRÖ-
SSER ALS 30 GRADE).
