RAVAGLIOLI S.p.A.
10.2 Kontrolle der Motordrehrichtung
Nach dem elektrischen Anschluss, die Maschine
durch Betätigen des Hauptschalters versorgen. Sich
versichern, dass der Motor der hydraulischen Steue-
rung dreht in die Richtung, die von der Pfeile (Abb. 8
Bez. B) auf der Kappe des elektrischen Motors anzeigt
wird. Wenn die Drehung im entgegengesetzten Sinn ist,
muss die Maschine sofort gestoppt werden, und ist es
nötig, eine Phasenumkehrung in der Schaltung des
Steckers machen, um die korrekte Drehungsrichtung
wiederherzustellen.
EINE NICHTBEACHTUNG DER
VORSTEHENDEN ANWEISUNGEN
HAT DEN SOFORTIGEN VERLUST
DES GARANTIEANSPRUCHS ZUR
FOLGE.
10.3 Elektrische Kontrollen
VO R I N B E T R I E B N A H M E D E R
REIFENMONTIERVORRICHTUNG
SOLLTE SICH DER BEDIENER MIT
DER LAGE UND FUNKTIONSWEISE
ALLER STEUERTEILE VERTRAUT
MACHEN (DIESBEZÜGLICH VER-
WEISEN WIR AUF DEN ABSCHNITT
„KONTROLLEN").
TÄGLICH PRÜFEN DEN KORREK-
TEN BETRIEB DER STEUERUNGEN
MIT GEHALTENEN BETÄTIGUNG,
BEVOR DIE MASCHINE STARTEN.
Betätigen Sie die Maschine nach der Fertigung des An-
schlusses Steckdose/Stecker mit dem Hauptschalter
(Abb. 8 Bez. A).
KONTROLLIEREN SIE NACH VOLLENDETER
MONTAGE ALLE FUNKTIONEN DER MASCHINE.
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
Seite 12 von 62

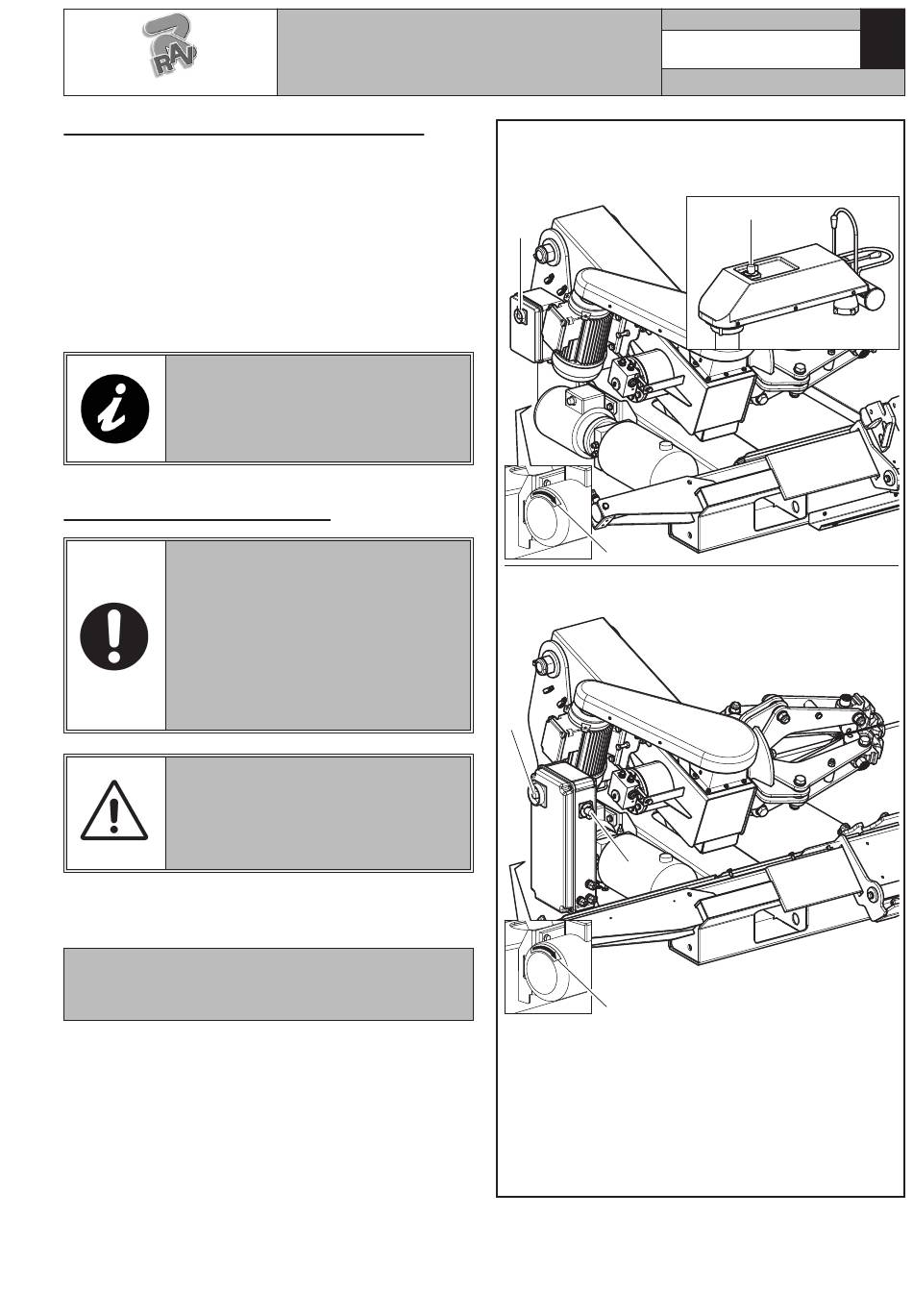

Abb. 8
Nur bei der G9156.11N, G9156T.11N, G9156.13
und G9156T.13 Versionen
A
B
Nur bei Versionen G9156.13EI und G9156T.13EI
A
C2
B
LEGENDE
A – Hauptschalter
B – Rotationsrichtung Motorzentrale
C1 – Schalter 1-0-2 Befehl für selbstzentrierende
Geschwindigkeit
C2 – Schalter 1-0-2 Befehl für selbstzentrierende
Geschwindigkeit
7505-M002-1_R
G9156.11N - G9156T.11N - G9156.13
G9156T.13 - G9156.13EI - G9156T.13EI
C1
D
