7522-M003-1_R
D
Seite 15 von 63
G9152.09 - G9156.11
G10156.15 - G10156.15M
AN DAS KABEL DER VORRICH-
TUNG EINEN DEN GELTENDEN
NORMEN
STECKER ANSCHLIESSEN (DER
SCHUTZLEITER IST GELB/GRÜN
UND DARF NIE AN EINE DER BEI-
DEN PHASEN ANGESCHLOSSEN
WERDEN). DIE ELEKTRISCHE AN-
LAGE MUSS AN DIE IN DEN VOR-
LIEGENDEN BETRIEBSANLEITUN-
GEN SPEZIFIZIERTEN DATEN
ANGEPASST WERDEN UND SO AUS-
GELEGT SEIN, DASS DER SPAN-
NUNGSABFALL
BELASTUNG NICHT MEHR ALS 4%
(10% IN DER ANLAUFPHASE) DES
NENNWERTES BETRÄGT.
10.1 Kontrolle der Motordrehrichtung
Nach dem elektrischen Anschluss, die Maschine durch
Betätigen des Hauptschalters versorgen.
Sich versichern, dass der Motor der hydraulischen
Steuerung drehet in die Richtung, die von der Pfeile (Abb.
12 und 13 Pkt. B) auf der Kappe des elektrischen Motors
anzeigt wird.
Wenn die Drehung im entgegengesetzten Sinn ist, muss
die Maschine sofort gestoppt werden, und ist es nötig,
eine Phasenumkehrung in der Schaltung des Steckers
machen, um die korrekte Drehungsrichtung
wiederherzustellen.
EINE NICHTBEACHTUNG DER VOR-
STEHENDEN ANWEISUNGEN HAT
DEN SOFORTIGEN VERLUST DES
GARANTIEANSPRUCHS ZUR FOL-
GE.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
ENTSPRECHENDEN
BEI
VOLL-
10.2 Elektrische Kontrollen
VOR INBETRIEBNAHME DER
REIFENMONTIERVORRICHTUNG
SOLLTE SICH DER BEDIENER MIT
DER LAGE UND FUNKTIONSWEISE
ALLER STEUERTEILE VERTRAUT
MACHEN (DIESBEZÜGLICH VER-
WEISEN WIR AUF DEN ABSCHNITT
„KONTROLLEN").
Betätigen Sie die Maschine nach der Fertigung des An-
schlusses Steckdose/Stecker mit dem Hauptschalter
(Abb. 12 - 13 Pkt. A).
G9152.09 - G9156.11 - G10156.15M

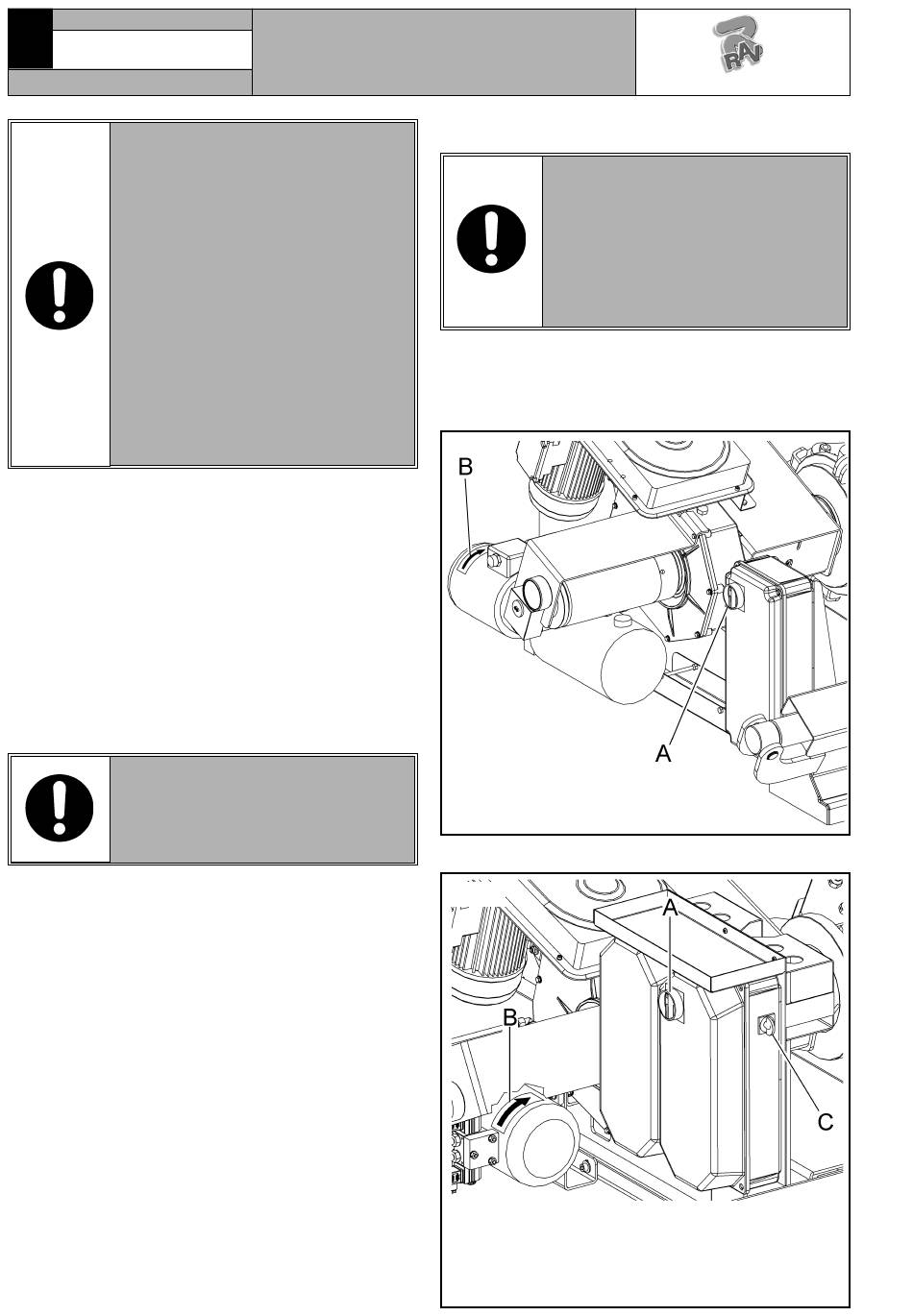

Abb. 12
LEGENDE
A - Hauptschalter
B - Rotationsrichtung Motorzentrale
G10156.15
Abb. 13
LEGENDE
A - Hauptschalter
B - Rotationsrichtung Motorzentrale
C - Auswähler 1-0-2 autozentrierter Geschwindigkeits-
befehl
RAVAGLIOLI S.p.A.
