RAVAGLIOLI S.p.A.
5.0
VERPACKUNG UND BEWEGUNG
BEIM TRANSPORT
DIE LADUNGEN DÜRFEN NUR VON FACHPER-
SONAL BEWEGT WERDEN.
DIE HEBEVORRICHTUNG MUSS EINE TRAGFÄ-
HIGKEIT AUFWEISEN, DIE MINDESTENS DEM
GEWICHT DER VERPACKTEN VORRICHTUNG
ENTSPRICHT (SIEHE PARAGRAPH "TECHNI-
SCHE DATEN").
Die Maschine völlig montierte verpackt wird.
Der Karton,
der die Maschine enthält, wird über einer
Palette gefestigt, und misst er mm 2850x2100x1100.
Die Bewegung muss durch einer passenden Hebe-
vorrichtung (Transpalette oder Gabelstapler) bewegt

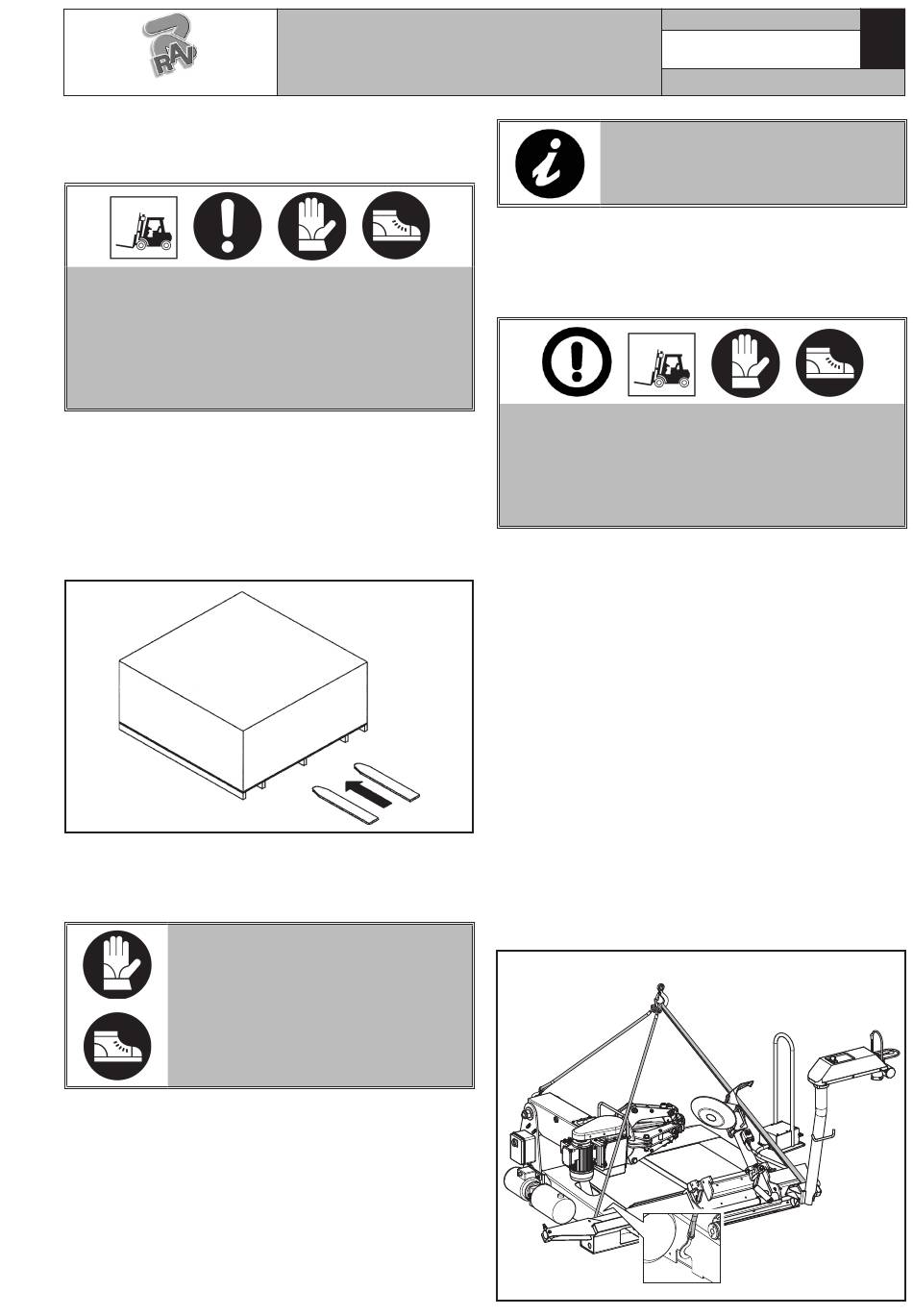

werden. Die Verpackung wie auf Abb. 6 angezeigt (für
eine korrekte Verteilung der Gewichte, müssen die
Gabeln in die mittlere
Abb. 6
6.0
ENTNAHME AUS DER VERPACKUNG
BEIM AUSPACKEN MÜSSEN STETS
SCHUTZHANDSCHUHE GETRA-
GEN WERDEN UM VERLETZUN-
GEN BEIM UMGANG MIT DEM
VERPACKUNGSMATERIAL (NÄ-
GEL, USW.) ZU VERMEIDEN.
Bei der montiert verpackten Maschine nach der Ent-
nahme aus der Verpackung die Vollständigkeit der
Maschine überprüfen und kontrollieren, ob Bauteile
sichtbar beschädigt sind. Im Zweifelsfall die Maschine
nicht benutzen und sich an qualifizierte Fachkräfte
(den Vertragshändler) wenden. Das Verpackungsma-
terial (Plastiktüten, Polystyrolelemente, Nägel, Schrau-
ben, Holzteile usw.) muss gesammelt und nach den
geltenden Gesetzen entsorgt werden, mit Ausnahme
von der Palette, die für nächste Bewegungen der Ma-
schine wieder verwendet werden könnte.
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
Teile gesteckt werden) heben.
Seite 14 von 98
G9156.13EI - G9156T.13EI - G9156.13SA - G9156T.13SA
DIE SCHACHTEL MIT DEN ZUBE-
HÖRTEILEN IST IN DER PACKUNG
ENTHALTEN. NICHT MIT DER VER-
PACKUNG WEGWERFEN.
7.0
BEWEGUNG
Wenn die Maschine bewegt werden muß.
DIE HEBEVORRICHTUNG MUSS EINE TRAGFÄ-
HIGKEIT AUFWEISEN, DIE MINDESTENS DEM
GEWICHT DER VERPACKTEN VORRICHTUNG
ENTSPRICHT (SIEHE PARAGRAPH "TECHNI-
SCHE DATEN"). DIE GEHOBENE VORRICHTUNG
NICHT INS SCHWINGEN KOMMEN LASSEN.
Wenn die Maschine von ihrer normalen Arbeitstellung
zu einer anderen bewegt werden muss, so müssen beim
Transport der Maschine die folgenden Anweisungen
befolgt werden.
• Die scharfen Kanten an den Außenseiten in geeigneter
Weise schützen (Pluribol-Karton).
• Zum Heben keine Stahlseile verwenden.
• Die Spindel völlig mitten auf die Maschine senken, um
eine korrekte Verteilung der Gewichte garantieren.
• Den Werkzeugswagen zur Spindel hin auf seinen
Endanschlag bringen.
• Alle Versorgungsquellen von der Vorrichtung ab-
schließen.
• Mit drei ausreichend langem Riemen anschlagen
(mindestens 300 cm), der eine Tragfähigkeit auf-
weist, die mindestens der des Gewichtes der Vor-
richtung entspricht (siehe Abb. 7).
• Mit einer Vorrichtung mit passender Belastbarkeit
anheben und transportieren.
Abb. 7
7505-M002-4_R
G9156.11N - G9156T.11N - G9156.13N G9156T.13N -
