7505-M002-1_R
D
Seite 9 von 62
G9156.11N - G9156T.11N - G9156.13
G9156T.13 - G9156.13EI - G9156T.13EI
5.0
VERPACKUNG UND BEWEGUNG
BEIM TRANSPORT
DIE LADUNGEN DÜRFEN NUR VON FACHPER-
SONAL BEWEGT WERDEN.
DIE HEBEVORRICHTUNG MUSS EINE TRAGFÄ-
HIGKEIT AUFWEISEN, DIE MINDESTENS DEM
GEWICHT DER VERPACKTEN VORRICHTUNG
ENTSPRICHT (Siehe Paragraph "TECHNISCHE
DATEN").
Die Maschine völlig montierte verpackt wird.
Der Karton, der die Maschine
Palette gefestigt, und misst er mm 2850x2100x1100.

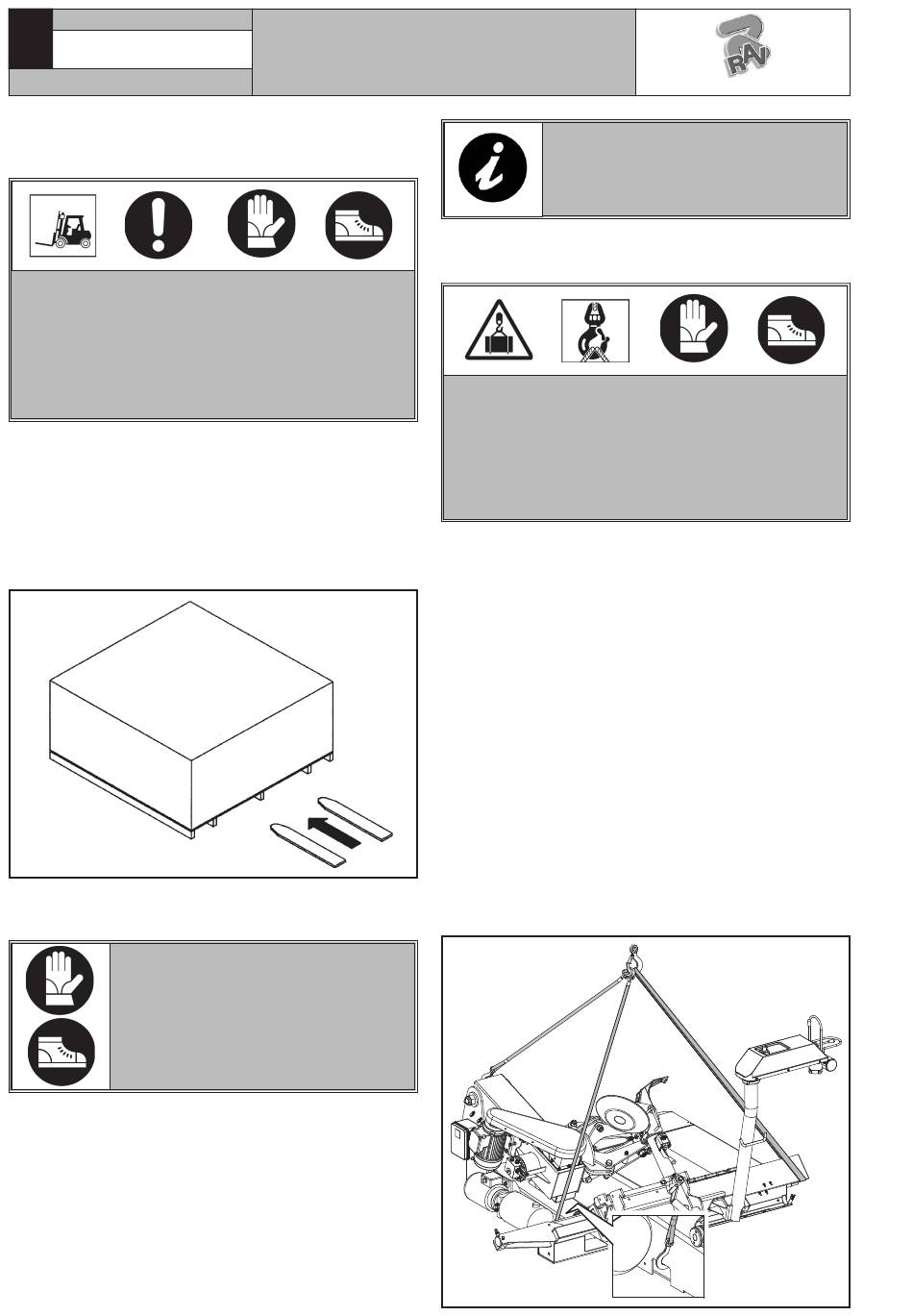

Die Bewegung muss durch einer passenden Hebe-
vorrichtung (Transpalette
werden. Die Verpackung wie auf Abb. 4 angezeigt (für
eine korrekte Verteilung der Gewichte, müssen die
Gabeln in die mittlere Teile gesteckt werden) heben.
Abb. 4
6.0
ENTNAHME AUS DER VERPACKUNG
BEIM AUSPACKEN MÜSSEN STETS
SCHUTZHANDSCHUHE GETRA-
GEN WERDEN UM VERLETZUNGEN
BEIM UMGANG MIT DEM VERPA-
CKUNGSMATERIAL (NÄGEL, USW.)
ZU VERMEIDEN.
Bei der montiert verpackten Maschine nach der Ent-
nahme aus der Verpackung die Vollständigkeit der
Maschine überprüfen und kontrollieren, ob Bauteile
sichtbar beschädigt sind. Im Zweifelsfall die Maschine
nicht benutzen und sich an qualifizierte Fachkräfte
(den Vertragshändler) wenden. Das Verpackungsma-
terial (Plastiktüten, Polystyrolelemente, Nägel, Schrau-
ben, Holzteile usw.) muss gesammelt und nach den
geltenden Gesetzen entsorgt werden, mit Ausnahme
von der Palette, die für nächste Bewegungen der Ma-
schine wieder verwendet werden könnte.
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
enthält, wird über einer
oder Gabelstapler) bewegt
DIE SCHACHTEL MIT DEN ZUBE-
HÖRTEILEN IST IN DER PACKUNG
ENTHALTEN. NICHT MIT DER VER-
PACKUNG WEGWERFEN.
7.0
BEWEGUNG
DIE HEBEVORRICHTUNG MUSS EINE TRAG-
FÄHIGKEIT AUFWEISEN, DIE MINDESTENS
DEM GEWICHT DER VERPACKTEN VORRICH-
TUNG ENTSPRICHT (SIEHE PARAGRAPH
"TECHNISCHE DATEN").
VORRICHTUNG NICHT INS SCHWINGEN KOM-
MEN LASSEN.
Wenn die Maschine von ihrer normalen Arbeitsposition
zu einer anderen bewegt werden muss, so müssen beim
Transport der Maschine die folgenden Anweisungen
befolgt werden.
• Die scharfen Kanten an den Außenseiten in geeigneter
Weise schützen (Pluribol-Karton).
• Zum Heben keine Stahlseile verwenden.
• Die Spannvorrichtung völlig mitten auf die Maschine
senken, um eine korrekte Verteilung der Gewichte
garantieren.
• Den Werkzeugswagen zur Spannvorrichtung hin auf
seinen Endanschlag bringen.
• Alle Versorgungsquellen von der Vorrichtung abschließen.
• Mit drei ausreichend langem Riemen anschlagen
(mindestens 300 cm), der eine Tragfähigkeit auf-
weist, die mindestens der des Gewichtes der Vor-
richtung entspricht (siehe Abb. 5).
• Mit einer Vorrichtung mit passender Belastbarkeit
anheben und transportieren.
Abb. 5
RAVAGLIOLI S.p.A.
DIE GEHOBENE
