Bez.
Farbe
)))
blau/
(LED 1)
grün
LAN
gelb/
(LED 2)
grün
LED 3
7281_de_00

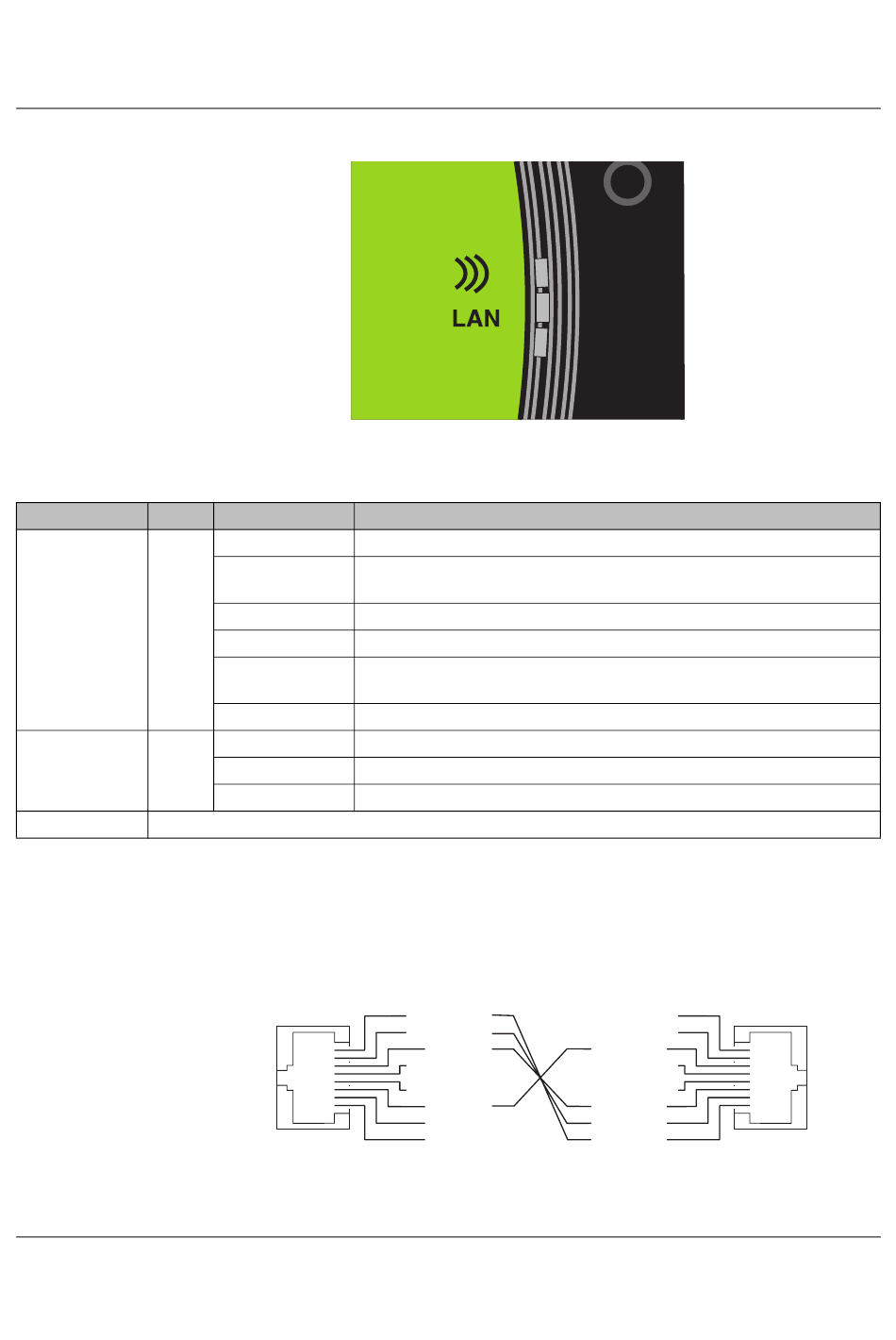

Bild 1-6
LEDs auf der Gerätefront
Status
Bedeutung
leuchtet grün
Das Gerät wurde erfolgreich gestartet und ist betriebsbereit
grün und blau
Versuch des Verbindungsaufbaus zu einem anderen Bluetooth-Gerät
blinkend
leuchtet blau
Eine Bluetooth-Verbindung ist hergestellt
blau blinkend
Senden von Daten
drei grüne und ein
Änderung der Konfiguration, das Gerät wartet auf einen Reset
blaues Blinksignal
grün blinkend
Das Gerät befindet sich im Fehlerzustand
an (grün)
Ethernet-Link vorhanden
an (gelb)
Ethernet-Kommunikation aktiv
aus
Keine Ethernet-Verbindung
Ohne Funktion
1.5.3
Belegung von Ethernet-Kabeln
Für den Anschluss des BTAPs an ein Infrastrukturkomponente (z. B. Switch) wird ein 1:1-
Kabel- oder Line-Kabel benötigt.
RJ45
Bild 1-7
Belegung eines 1:1-Netzwerkkabels
FL BLUETOOTH AP
Bluetooth Access Point
Ord No.: 27 37 999
Bluetooth
1:1
Pin 1
RD+
Pin 2
RD-
Pin 3
TD+
Pin 4
n.c.
Pin 5
n.c.
Pin 6
TD-
Pin 7
n.c.
Pin 8
n.c.
FL BLUETOOTH AP
1
2
LAN
3
n.c.
Pin 8
n.c.
Pin 7
RD-
Pin 6
n.c.
Pin 5
n.c.
Pin 4
RD+
Pin 3
TD-
Pin 2
TD+
Pin 1
PHOENIX CONTACT
RJ45
72810006
1-7
