FL BLUETOOTH AP
1-8
PHOENIX CONTACT
Für den Anschluss des BTAPs an ein Endgerät (z. B. Computer) wird ein Cross-Over-
Kabel benötigt.
RJ45

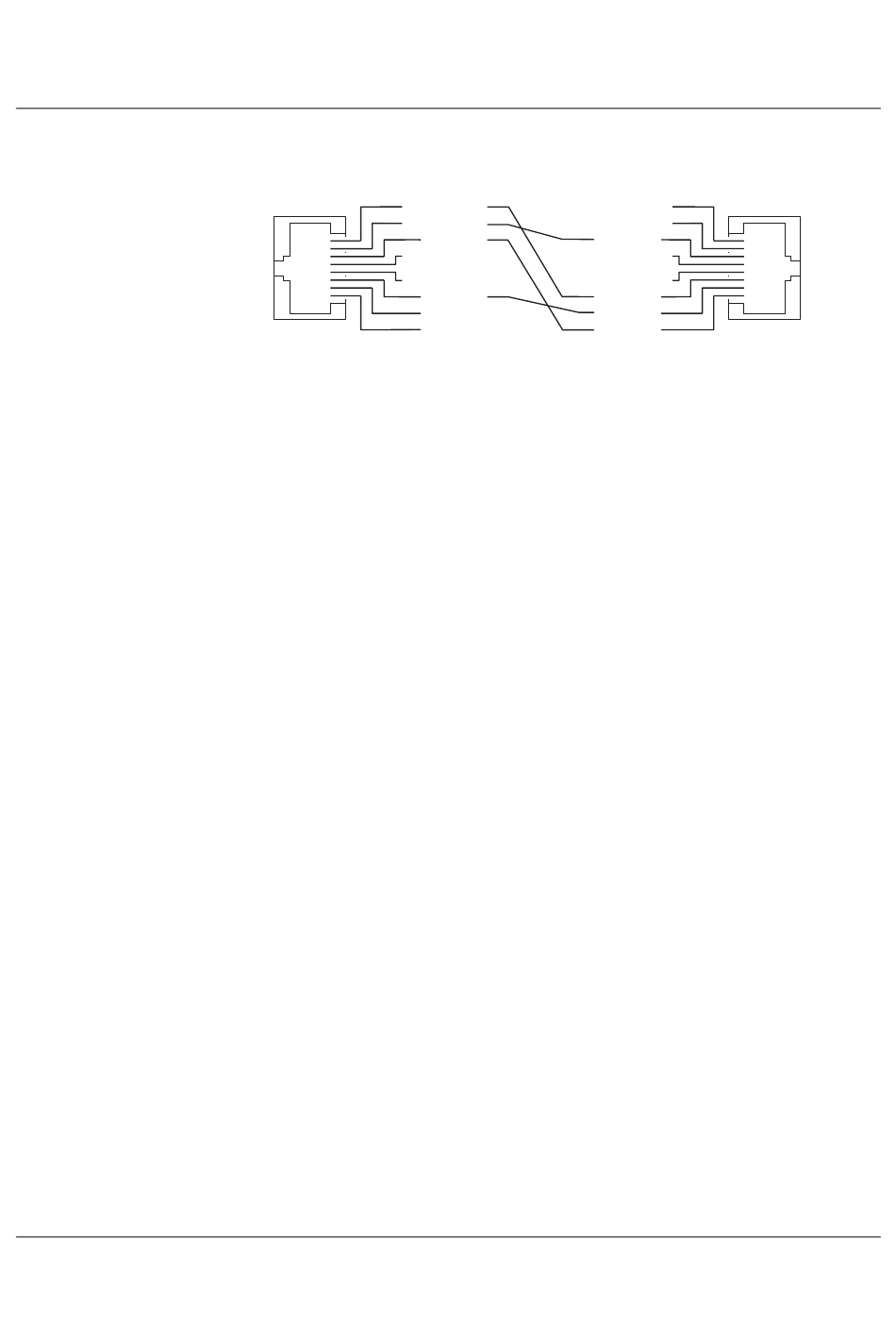

Bild 1-8
Belegung eines Cross-Over-Kabels
1.5.4
V.24-Schnittstelle
Die serielle V.24-Schnittstelle ist zur Zeit ohne Funktion.
Cross Over
Pin 1
RD+
RD-
Pin 2
Pin 3
TD+
Pin 4
n.c.
Pin 5
n.c.
Pin 6
TD-
Pin 7
n.c.
Pin 8
n.c.
RJ45
n.c.
Pin 8
n.c.
Pin 7
TD-
Pin 6
n.c.
Pin 5
n.c.
Pin 4
TD+
Pin 3
RD-
Pin 2
RD+
Pin 1
72810007
7281_de_00
