AXL F SAFE
Einsatz von Axioline F-Modulen in Applikationen,
welche die Anforderungen an die funktionale
Sicherheit erfüllen
Anwenderhinweis
8021_de_03
1
Beschreibung
Der Anwenderhinweis beschreibt die Maßnahmen, die Sie
beim Einsatz der Axioline F-Module beachten müssen,
wenn Sie diese in einer Applikation verwenden, welche die
Anforderungen an die funktionale Sicherheit erfüllen soll (im
Folgenden Sicherheitsapplikation genannt).
Das Prinzip der Sicherheitsabschaltung basiert darauf, dass
über ein Sicherheitsschaltgerät (z. B. Sicherheitsrelais PSR
von Phoenix Contact) die für die Ausgangsmodule zuge-
führte Versorgungsspannung sicherheitsgerichtet abge-
schaltet wird und somit die Ausgänge unabhängig vom Bus-
signal in den energielosen Zustand geführt werden.
Setzen Sie für die Sicherheitsabschaltung ausschließlich
Axioline F-Module ein, die speziell für Sicherheits-
applikationen freigegeben sind. Diese sind unter den „Be-
stelldaten" auf Seite 3 aufgeführt.
Stellen Sie sicher, dass Sie immer mit der aktuellen Dokumentation arbeiten.
Diese steht unter der Adresse
Berücksichtigen Sie zusätzlich zum vorliegenden Anwenderhinweis folgende Dokumentationen:
–
Datenblatt oder Anwenderhandbuch zum eingesetzten Modul,
–
Anwenderhandbuch „Axioline F: System und Installation"
(siehe „Bestelldaten" auf Seite 3).
Dieses Dokument gilt für die im Kapitel „Bestelldaten" auf Seite 3 aufgelisteten Produkte.
© PHOENIX CONTACT 04/2019

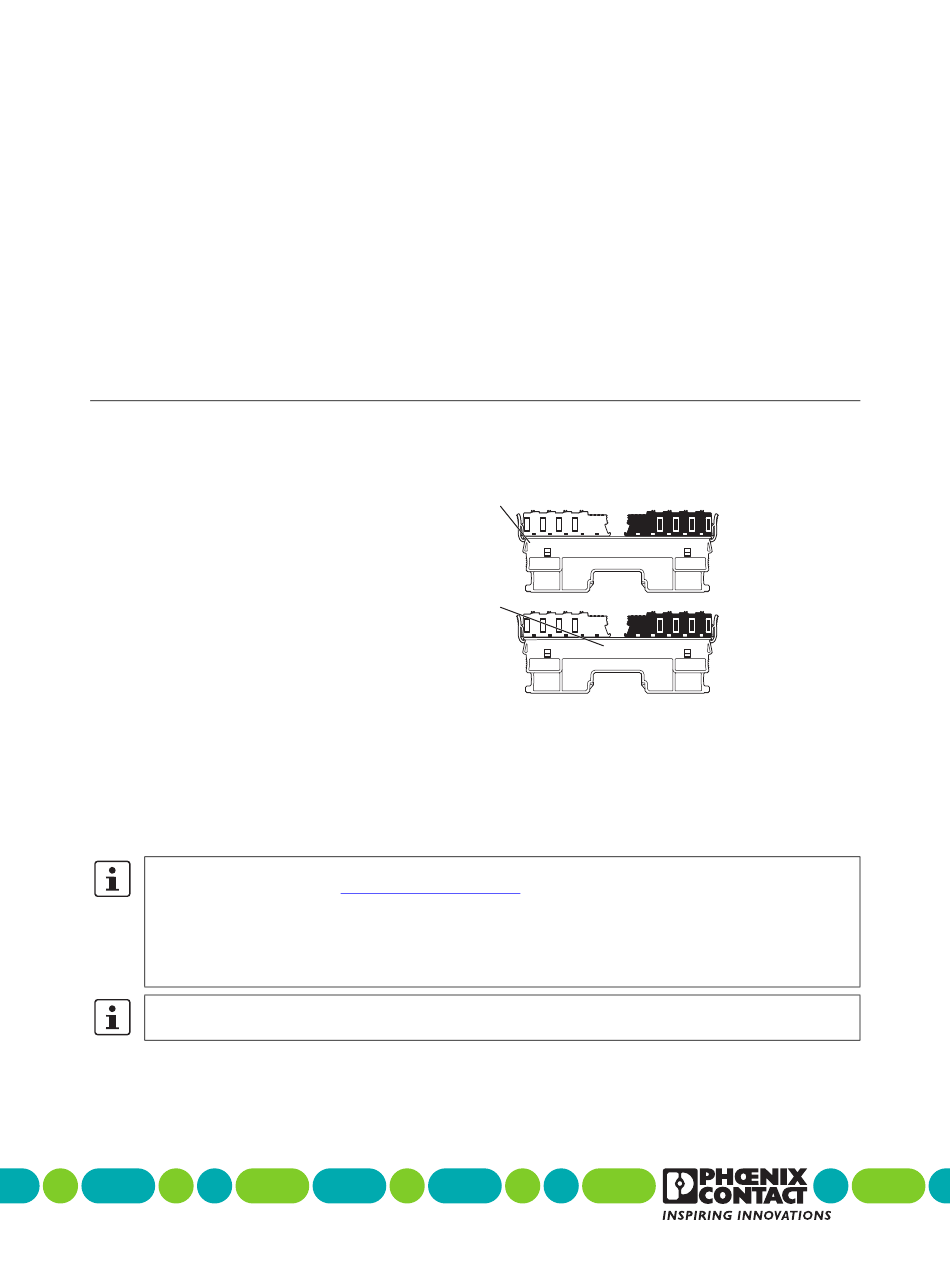

Die Axioline F-Module sind ab einer bestimmten Hardware-
/Firmware-Revision (HW/FW) für Sicherheitsapplikationen
freigegeben. Die Revision ist auf der Seite des Gehäuses
jedes Moduls aufgedruckt (1 in Bild 1).
1
1
Bild 1
Die Position der Bedruckung unterscheidet sich bei Modu-
len mit alter und neuer Typenbezeichnung.
phoenixcontact.net/products
HW/FW
04/--
HW/FW: 04/--
Beispiel für Hardware-/Firmware-Revision
eines Axioline F-Moduls
zum Download bereit.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Phoenix Contact AXL F DO16/3 2F
Inhaltszusammenfassung für Phoenix Contact AXL F DO16/3 2F
-
Seite 1: Beschreibung
Das Prinzip der Sicherheitsabschaltung basiert darauf, dass HW/FW 04/-- über ein Sicherheitsschaltgerät (z. B. Sicherheitsrelais PSR von Phoenix Contact) die für die Ausgangsmodule zuge- führte Versorgungsspannung sicherheitsgerichtet abge- schaltet wird und somit die Ausgänge unabhängig vom Bus- signal in den energielosen Zustand geführt werden. -
Seite 2: Inhaltsverzeichnis
Anschlussbeispiele ........................10 Beispiel: Einkanaliger Befehlsnehmer; erreichbar: Kat. 1 / PL c ..............10 Beispiel: Zweikanaliger Befehlsnehmer; erreichbar: Kat. 3 / PL d ..............11 Beispiel: Zweikanaliger Befehlsnehmer; erreichbar: Kat. 4 / PL e ..............12 2 / 12 8021_de_03 PHOENIX CONTACT... -
Seite 3: Bestelldaten
Artikel-Nr. ab Revision Hardware/Firmware (HW/FW) Axioline F, Digitalausgabemodul, Digitale Ausgänge: 16, AXL F DO16/3 2F 2688048 04/-- 24 V DC, 500 mA, Anschlusstechnik: 3-Leiter, Übertra- gungsgeschwindigkeit im Lokalbus: 100 MBit/s, Schutzart: IP20, inklusive Bussockelmodul und Axioline F-Steckern Axioline F, Digitalausgabemodul, Digitale Ausgänge: 16,... -
Seite 4: Erklärungen Der Verwendeten Symbole Und Abkürzungen
Dieses Symbol mit dem Signalwort ACHTUNG warnt vor Handlungen, die zu einem Sachschaden oder einer Fehlfunktion führen können. Hier finden Sie zusätzliche Informationen oder weiterführende Informationsquellen. Verwendete Abkürzungen: Kat. Kategorie Performance Level MTTFd mean time to failure dangerous (mittlere Zeit bis zum gefahrbringenden Ausfall) 4 / 12 8021_de_03 PHOENIX CONTACT... -
Seite 5: Sicherheitshinweise
Schaltungsvorschläge für die jeweilige Anwendung – Arbeiten an den Geräten in der Sicherheitsapplikation, übernimmt Phoenix Contact keine Gewähr. an der Anlage oder in deren Nähe sind für nicht- qualifiziertes Personal untersagt. – Die Geräte in der Sicherheitsapplikation dürfen nur unter Beachtung der Datenblätter für die eingesetzten... -
Seite 6: Anforderung An Die Verdrahtung Von Geräten Zum Einsatz In Sicherheitsapplikationen
Querschluss zu fremden Signalen ermöglichen. Verlegen Sie die Leitung zwischen Sicherheitsschaltgerät und der Klemme GND des Axioline F-Ausgabemoduls in einer geschützten Umgebung. Die Verlegeart muss einen Fehlerausschluss auf Querschluss zu fremden Signalen er- möglichen. 6 / 12 8021_de_03 PHOENIX CONTACT... -
Seite 7: Anforderungen An Die Verbindung Zwischen Tragschiene Und Pe
Ein-Leiter-Anschluss nicht zulässig ist. – Leistungsschütze – Relais mit zwangsgeführten Kontakten nach DIN EN 50205 – Verwenden Sie Relais oder Schütze mit zwangsgeführ- ten Öffnerkontakten zur sicheren Überwachung des Zustands (Anzug, Abfall). 7 / 12 8021_de_03 PHOENIX CONTACT... -
Seite 8: Einsatz Der Axioline F-Module In Den Systemen Nach En Iso 13849-1
Maschinensteuerung geprüft wird. Diese Prü- fung muss den Verlust der Sicherheitsfunktion erken- nen. – Stellen Sie sicher, dass die Applikation die Maschine oder Anlage im Fehlerfall entweder sicherheitsgerichtet abschaltet oder eine Warnung (optisch und/oder akus- tisch) generiert. 8 / 12 8021_de_03 PHOENIX CONTACT... - Seite 9 – Testen Sie in regelmäßigen, angemessenen Zeitab- Leitungen oder doppelte Isolation. ständen die Abschaltfähigkeit der Aktoren! – Berücksichtigen Sie Fehler gemeinsamer Ursache. – Testen Sie in regelmäßigen, angemessenen Zeitab- ständen die Abschaltfähigkeit der Aktoren! 9 / 12 8021_de_03 PHOENIX CONTACT...
-
Seite 10: Anschlussbeispiele
Befehlsnehmer Norm und der Applikation. • Berücksichtigen Sie zum Erreichen der erforderlichen Die Prüfung der Sicherheitsfunktion liegt in der Kat./PL die Anforderungen des Sicherheitsschaltgeräts Verantwortung des Anlagen- oder Maschinenbe- (im Beispiel Sicherheitsrelais PSR). treibers. 10 / 12 8021_de_03 PHOENIX CONTACT... -
Seite 11: Beispiel: Zweikanaliger Befehlsnehmer; Erreichbar: Kat. 3 / Pl D
Zeitabständen. Das Zeitintervall, in dem die Prüfung zu erfolgen hat, ist abhängig von der anzuwendenden Norm und der Applikation. • Berücksichtigen Sie zum Erreichen der erforderlichen Kat./PL die Anforderungen des Sicherheitsschaltgeräts (im Beispiel Sicherheitsrelais PSR). 11 / 12 8021_de_03 PHOENIX CONTACT... -
Seite 12: Beispiel: Zweikanaliger Befehlsnehmer; Erreichbar: Kat. 4 / Pl E
Die Prüfung der Sicherheitsfunktion liegt in der Kat./PL die Anforderungen des Sicherheitsschaltgeräts Verantwortung des Anlagen- oder Maschinenbe- (im Beispiel Sicherheitsrelais PSR). treibers. PHOENIX CONTACT GmbH & Co. KG • Flachsmarktstraße 8 • 32825 Blomberg • Germany 12 / 12 8021_de_03 phoenixcontact.com...
