FL BLUETOOTH AP
FL BLUETOOTH AP
Bluetooth Access Point
Ord No.: 27 37 999
Bluetooth
5 mm
0.197 in.
1-4
PHOENIX CONTACT
1.4
Montage BTAP
Halten Sie bei der Montage der BTAPs einen Mindestabstand zwischen den Modulen
von 50 cm ein.
1.4.1
Montage des BTAPs auf ebener Fläche
Montieren Sie den BTAP auf einer planen Montagefläche und befestigen Sie den BTAP
mit zwei Schrauben (z.B. mit Zylinderschrauben 84-M3 X 25-8.8). Die erforderlichen Bohr-
lochabstände finden Sie in Bild 1-2 auf Seite 1-4.
Wenn der BTAP in einem Schaltschrank montiert wird, muss die Antenne nach außen
geführt werden. Mögliche Anwendungsfälle, ein Berechnungsbeispiel und passendes
Zubehör finden Sie unter „Antennenzubehör" auf Seite 4-3.
1.4.1.1
Bohrschablone und Gehäusemaße
LAN
70 mm
2.756 in.

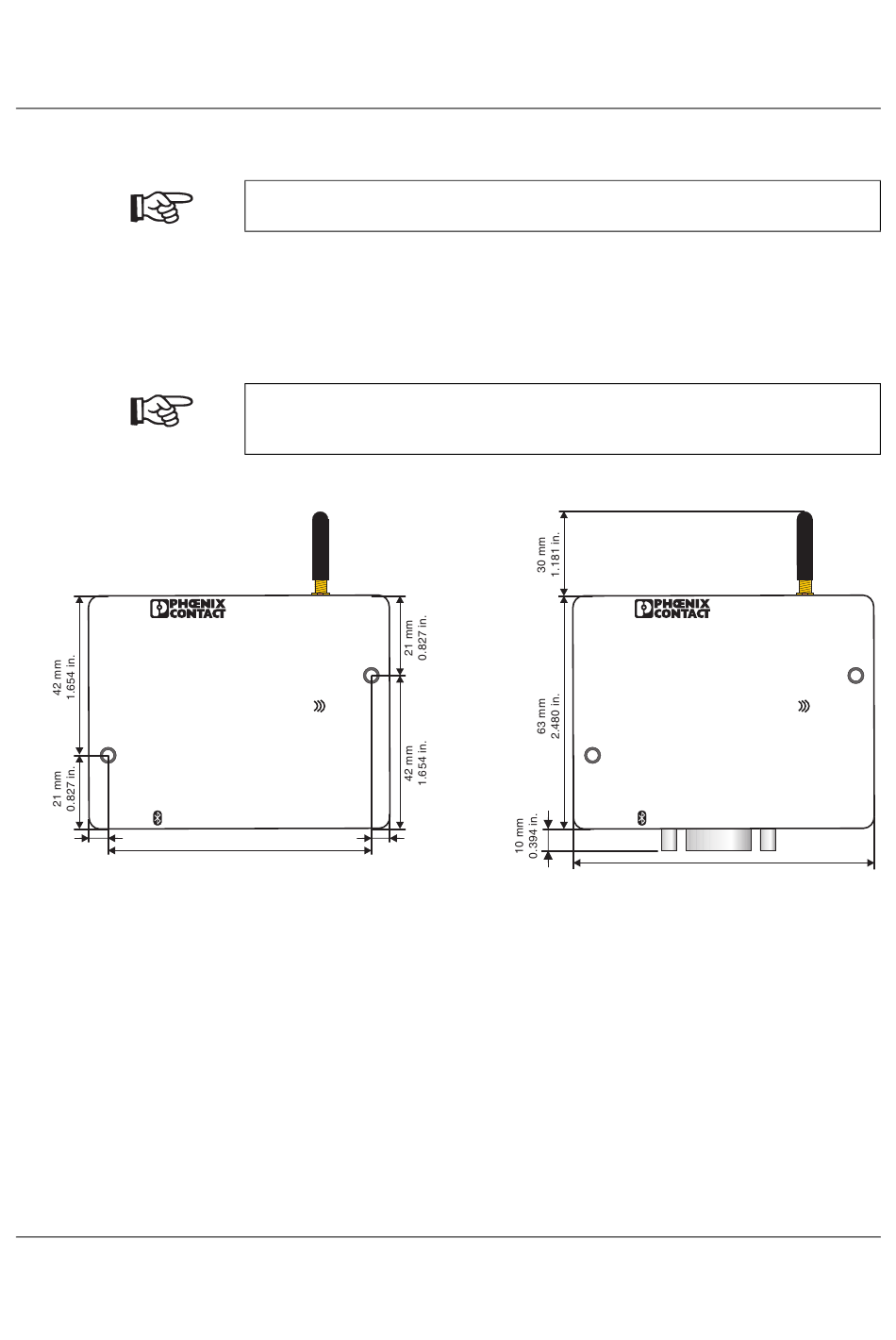

Bild 1-2
Gehäusemaße und Bohrlochabstand des BTAPs in Millimetern (Inch)
1.4.2
Montage/Demontage des BTAPs auf einer Hutschiene
Montieren Sie den beiliegenden Hutschienenadapter auf der Rückseite des BTAPs. Ach-
ten Sie auf die Orientierung des Adapters und des BTAPs (siehe nachfolgende Grafik). Zur
Montage setzen Sie die obere Haltenut des Adapters auf die Oberkante der Hutschiene
und drücken von oben auf das Gehäuse (A). Drücken Sie jetzt die Unterkante des Gehäu-
ses in Richtung der Hutschiene, bis der Adapter auf der Hutschiene einrastet (B).
Zur Demontage drücken Sie von oben auf das Gehäuse (A) und ziehen Sie die Unterkante
von der Hutschiene weg (B).
5 mm
0.197 in.
FL BLUETOOTH AP
Bluetooth Access Point
Ord No.: 27 37 999
Bluetooth
80 mm
3.150 in.
LAN
72810001
7281_de_00
