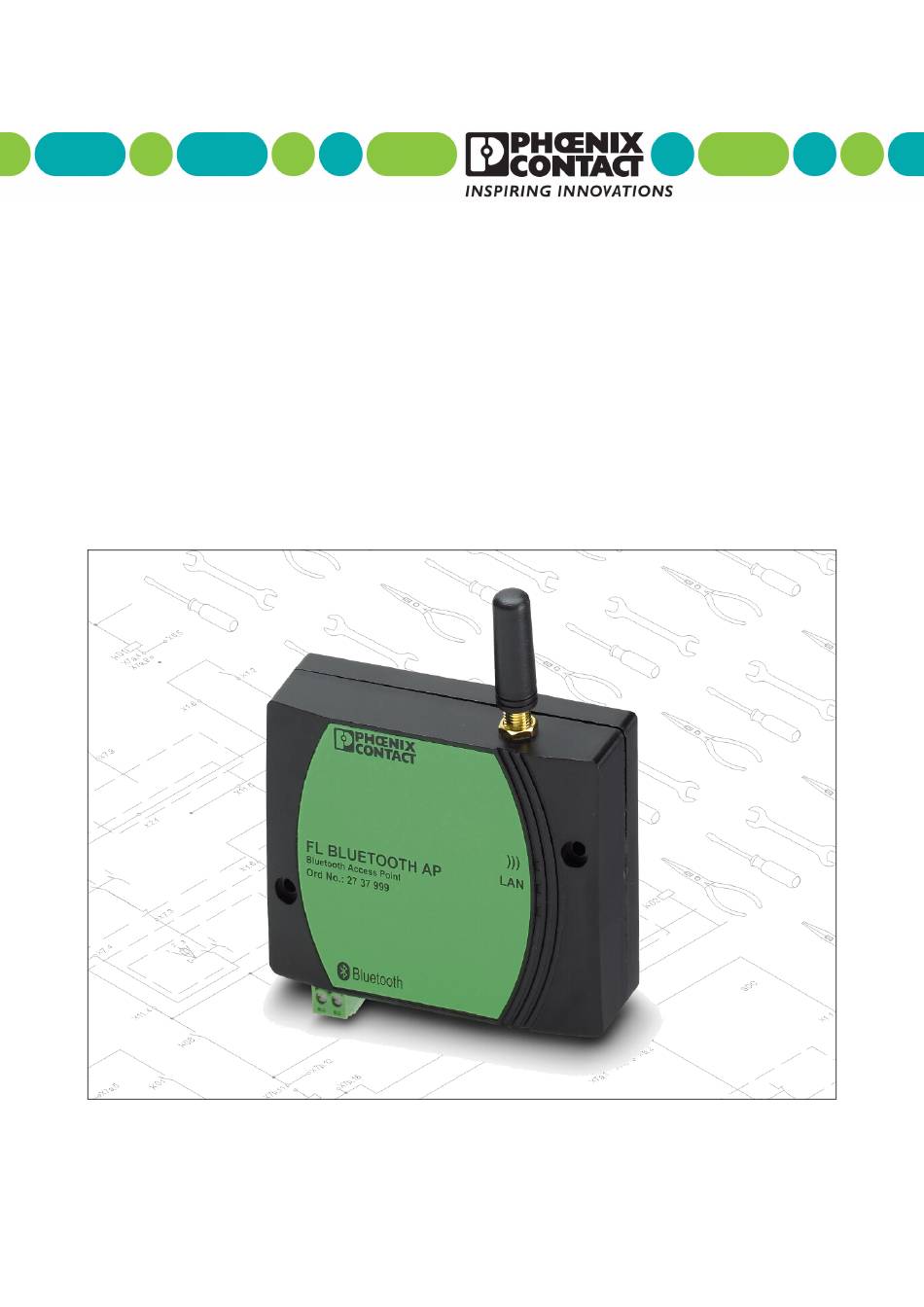

- Seite 1 AUTOMATIONWORX Anwenderhandbuch UM DE FL BLUETOOTH AP Art.-Nr.: 2888754 FL BLUETOOTH AP...
- Seite 3 AUTOMATIONWORX Anwenderhandbuch Zu Hard- und Software des Bluetooth Access Points - FL BLUETOOTH AP 06/2006 Bezeichnung: UM DE FL BLUETOOTH AP Revision: 2888754 Art.-Nr.: Dieses Handbuch ist gültig für: FL BLUETOOTH AP 7281_de_00 PHOENIX CONTACT...
- Seite 4 Der in diesem Handbuch beschriebene Produktgebrauch richtet sich ausschließlich an Elektrofachkräfte oder von Elektrofachkräften unterwiesene Personen, die mit den geltenden nationalen Normen vertraut sind. Für Fehlhandlungen und Schäden, die an Produkten von Phoenix Contact und Fremdprodukten durch Missachtung der Informationen dieses Handbuchs entstehen, übernimmt Phoenix Contact keine Haftung.
-
Seite 5: Allgemeine Nutzungsbedingungen Für Technische Dokumentation
FL BLUETOOTH AP Allgemeine Nutzungsbedingungen für Technische Dokumentation Die Phoenix Contact GmbH & Co. KG behält sich das Recht vor, die technische Dokumen- tation und die in den technischen Dokumentationen beschriebenen Produkte jederzeit ohne Vorankündigung zu ändern, zu korrigieren und/oder zu verbessern. -
Seite 6: Erklärungen Zu Den Rechtlichen Grundlagen
Contact vorbehalten. Fremdprodukte werden stets ohne Vermerk auf Patentrechte ge- nannt. Die Existenz solcher Rechte ist daher nicht auszuschließen. Internet Aktuelle Informationen zu Produkten von Phoenix Contact finden Sie im Internet unter www.phoenixcontact.com. Warnung Dieses FL BLUETOOTH AP-Modul ist ausschließlich für den Betrieb mit Sicher- heitskleinspannung (SELV) nach IEC 950 / EN 60950 / VDE 0805 ausgelegt. -
Seite 7: Inhaltsverzeichnis
Montage BTAP ....................1-4 1.4.1 Montage des BTAPs auf ebener Fläche ..........1-4 1.4.2 Montage/Demontage des BTAPs auf einer Hutschiene ..... 1-4 Installation / Schnittstellen des FL BLUETOOTH AP ......... 1-5 1.5.1 Anschließen der Versorgungsspannung ..........1-6 1.5.2 Status- und Diagnose-Anzeigen ............1-6 1.5.3... - Seite 8 FL BLUETOOTH AP Grundlagen, Antennenzubehör und Berechnungsbeispiel für eine Funkstrecke ....4-1 Grundlagen der Funktechnologie ............... 4-1 4.1.1 Wellenausbreitung ................4-1 4.1.2 Montage des BTAPs im Schaltschrank ..........4-2 4.1.3 Antennenzubehör ................4-3 4.1.4 Berechnungsbeispiel für eine Sende-/Empfangsanlage ....4-4 4.1.5 Berechnung der abgestrahlten Leistung ..........
-
Seite 9: Fl Bluetooth Ap

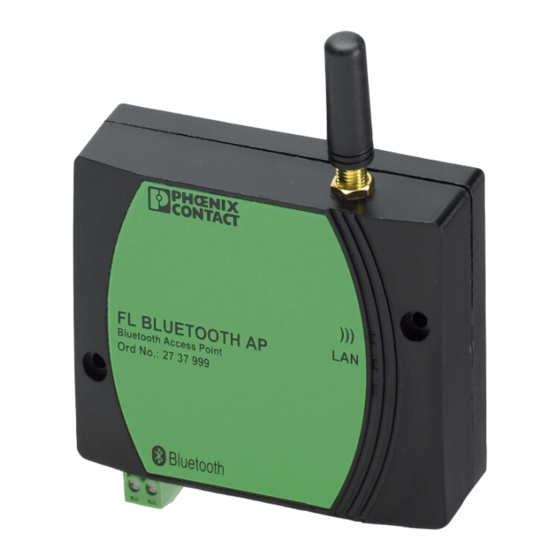

FL BLUETOOTH AP FL BLUETOOTH AP Eigenschaften Der FL BLUETOOTH AP (BTAP) ist ein industrietauglicher Bluetooth Access Point. Der BTAP unterstützt die Bluetooth-Spezifikation 2.0 und verfügt über einen RJ45-Port mit 10/100 MBit/s mit Autonegotiation und eine Bluetooth-Funkschnittstelle. Bild 1-1 Frontansicht des BTAP 1.1.1... -
Seite 10: Merkmale Und Einsatzgebiete Des Btap
– Maximal sieben gleichzeitige Verbindungen möglich. – Der FL BLUETOOTH AP kann sowohl als Access Point als auch als Client betrieben werden. Das PAN-Profil definiert die Ad-Hoc-Vernetzung ohne Server zwischen zwei bis zu acht Geräten. Dabei bildet ein drahtgebundener Access Point (NAP- Network Access Point) bis zu sieben Clients (PAN-User - PANU) Zugang zum Ethernet-LAN. -
Seite 11: Länderzulassungen
FL BLUETOOTH AP Länderzulassungen Bei dem FL BLUETOOTH AP handelt es sich um einen Bluetooth-Access Point zum Auf- bau von Funkzellen. Das Gerät nutzt den internationalen, gebühren- und lizenzfreien Bluetooth-Standard, welcher im 2,4-GHz-ISM-Band arbeitet. Dieses ermöglicht den welt- weiten Einsatz. -
Seite 12: Montage Btap
FL BLUETOOTH AP Montage BTAP Halten Sie bei der Montage der BTAPs einen Mindestabstand zwischen den Modulen von 50 cm ein. 1.4.1 Montage des BTAPs auf ebener Fläche Montieren Sie den BTAP auf einer planen Montagefläche und befestigen Sie den BTAP mit zwei Schrauben (z.B. -
Seite 13: Installation / Schnittstellen Des Fl Bluetooth Ap
50 cm ein. Wenn der BTAP in einem Schaltschrank montiert wird, muss die Antenne nach außen geführt werden. Mögliche Anwendungsfälle, ein Berechnungsbeispiel und passendes Zubehör finden Sie unter „Antennenzubehör“ auf Seite 4-3. Installation / Schnittstellen des FL BLUETOOTH AP Antenne Befestigungslöcher Versorgungsspannungs-... -
Seite 14: Anschließen Der Versorgungsspannung
FL BLUETOOTH AP – Befestigungslöcher Durch diese Löcher kann der BTAP auf einer planen Montagefläche mit zwei Schrau- ben (z.B. mit Zylinderschrauben 84-M3 X 25-8.8) befestigt werden (Bohrlochabstand siehe Bild 1-2 auf Seite 1-4). – Antenne Das Gerät wird mit einer 0-dB-Rundstrahlantenne geliefert. Die mitgelieferte Antenne kann unter Beachtung nationalen Vorschriften gegen eine andere Antenne ausge- tauscht werden. -
Seite 15: Belegung Von Ethernet-Kabeln
FL BLUETOOTH AP FL BLUETOOTH AP Bluetooth Access Point Ord No.: 27 37 999 Bluetooth Bild 1-6 LEDs auf der Gerätefront Bez. Farbe Status Bedeutung blau/ leuchtet grün Das Gerät wurde erfolgreich gestartet und ist betriebsbereit (LED 1) grün grün und blau Versuch des Verbindungsaufbaus zu einem anderen Bluetooth-Gerät... -
Seite 16: V.24-Schnittstelle
FL BLUETOOTH AP Für den Anschluss des BTAPs an ein Endgerät (z. B. Computer) wird ein Cross-Over- Kabel benötigt. Cross Over RJ45 RJ45 Pin 1 n.c. Pin 8 Pin 2 n.c. Pin 7 Pin 3 Pin 6 Pin 4 n.c. -
Seite 17: Technische Beschreibung
Dadurch wird weder das zu übertragende Bluetooth-Signal noch der andere Funkdienst gestört. Neben dem Frequenz-Hopping sorgen weitere Eigenschaften für eine robuste Funkübertragung: – Hohe Empfängerempfindlichkeit – Sehr kurze Datentelegramme – Fehlerkorrektur-Mechanismen – Wiederholungsmöglichkeiten bei Übertragungsstörungen Information Kanäle Zeit Bild 2-1 Prinzip der Datenübertragung 7281_de_00 PHOENIX CONTACT... - Seite 18 FL BLUETOOTH AP PHOENIX CONTACT 7281_de_00...
-
Seite 19: Inbetriebnahme Und Konfiguration
Eintrag gelöscht, so dass das Feld leer bleibt. Bei dem zweiten Gerät steht im Feld „PAN remote peers“ die MAC-Adresse des ersten Gerätes. 3.2.1 Reset zur Aktivierung von Konfigurationseinstellungen Konfigurationseinstellungen werden nur dann wirksam, wenn anschließend der Reset-But- ton betätigt wird. Beachten Sie, dass dabei alle geänderten Einstellungen überschrieben werden. 7281_de_00 PHOENIX CONTACT... -
Seite 20: Kontaktaufnahme Zur Erst-Konfiguration
FL BLUETOOTH AP Bild 3-1 „Reset“ im WBM Kontaktaufnahme zur Erst-Konfiguration 3.3.1 Betrieb mit DHCP-Server Wenn Sie einen DHCP-Server in Ihrem Netzwerk haben, wird dieser dem BTAP nach dem Start eine IP-Konfiguration automatisch zuweisen. Sie erreichen das WBM über die verge- bene IP-Adresse, die der DHCP-Server vergeben hat. - Seite 21 Inbetriebnahme und Konfiguration Bild 3-2 Eigenschaften-Dialog der Netzwerkkarte Klicken Sie im sich öffnenden Dialog auf „Folgende IP-Adresse verwenden“. Bild 3-3 Eigenschaften-Dialog des Internetprotokolls 7281_de_00 PHOENIX CONTACT...
-
Seite 22: Vergabe Der Ip-Parameter
FL BLUETOOTH AP Tragen Sie in das Feld „IP-Adresse“ die gewünschte IP-Adresse ein. Die ersten drei Byte der Adresse müssen „10.0.0.“ lauten. Das letzte Byte muss eine Zahl zwischen 1 und 254, aber nicht 100, enthalten, im Beispiel ist der Wert „1“ gewählt. Siehe auch 3.3.3 „Vergabe der IP-Parameter“. - Seite 23 Darstellung, durch Punkte getrennt (Dotted Decimal Notation). Durch die Punkte wird die Adresse nicht in Netzwerk- und Benutzeradresse getrennt. Nur die Wertigkeit der ersten Bits (bis zur ersten „Null“) gibt Auskunft über Netzklasse und damit über die Anzahl der verbleibenden Bits der Adresse. 7281_de_00 PHOENIX CONTACT...
-
Seite 24: Mögliche Adresskombinationen
FL BLUETOOTH AP Mögliche Adresskombinationen Bild 3-5 Aufbau der IP-Adressen 3.3.3.3 IP-Sonderadressen für spezielle Anwendungen Einige IP-Adressen sind reserviert, um Sonderfunktionen zu ermöglichen. Die nachfolgend aufgeführten Adressen sollten nicht als Standard-IP-Adressen vergeben werden. 127.x.x.x-Adressen Die Klasse-A-Netzadresse „127“ ist bei allen Rechnern, unabhängig von der Netzklasse, für eine sogenannte Loopback-Funktion reserviert. -
Seite 25: Anwendung
Subnetz angeschlossen sind und den Geräten, die sich in anderen Subnetzen befinden. Beispiel: Teilnehmer 1 mit der oben dargestellten Subnetzmaske möchte eine Verbindung mit Teilnehmer 2 aufbauen. Teilnehmer 2 hat die IP-Adresse 59.EA.55.32. Darstellung der IP-Adresse von Teilnehmer 2: 7281_de_00 PHOENIX CONTACT... -
Seite 26: Unterstützte Bluetooth-Profile
– Maximal sieben gleichzeitige Verbindungen möglich. – Der FL BLUETOOTH AP kann sowohl als Access Point als auch als Client betrieben werden. Das PAN-Profil definiert die Ad-Hoc-Vernetzung ohne Server zwischen zwei bis zu acht Geräten. Dabei bildet ein drahtgebundener Access Point (NAP) für bis zu sieben Clients (PANUs) Zugang zum Ethernet-LAN. -
Seite 27: Web Based Management - Wbm
Wenn der BTAP korrekt angeschlossen ist und die verwendeten Adressen des PCs und des BTAPs im gleichen Bereich liegen, wird jetzt folgendes Fenster angezeigt: Bild 3-6 Anzeige des Start-Fensters Das WBM ist in die folgenden funktionellen Gruppen unterteilt: – Overview – Time – User (Passwort erforderlich) 7281_de_00 PHOENIX CONTACT... - Seite 28 FL BLUETOOTH AP – Network (Passwort erforderlich) – Bluetooth (Passwort erforderlich) – Backup (Passwort erforderlich) – Reset (Passwort erforderlich). Die Gliederung in Untergruppen ist in nachfolgender Grafik dargestellt. http://10.0.0.100 Overview System Overview General System Time Bluetooth Network Web Server Time...
-
Seite 29: Passwort-Schutz Des Wbm
Aufbau einer Bluetooth-Verbindung. Außerdem werden die zur Zeit aktiven Ver- bindungen angezeigt sowie deren jeweilige Signalqualität. Network Unter „Network“ werden die verfügbaren Parameter, wie MAC-Adresse, IP-Adresse u. ä. angezeigt. Web server Zeigt die Startseite des WBM an. 3-11 7281_de_00 PHOENIX CONTACT... - Seite 30 FL BLUETOOTH AP 3.4.2.2 Menü „Time“ Hier wird die aktuelle System-Zeit angezeigt. Um eine andere Zeit einzustellen, über- schreiben Sie die Felder im angegebenen Format und bestätigen Sie mit „Set Date and Time“. Bild 3-9 Menü „Set Date and Time“...
- Seite 31 Rechte des Levels 1 und 2 Rechte des Levels 1, 2 und 3 Rechte des Levels 1, 2, 3 und 4 Rechte des Levels 1, 2, 3, 4 und 5 (maximale Berechtigung) Bild 3-11 Menü „Add User“ 3-13 7281_de_00 PHOENIX CONTACT...
- Seite 32 FL BLUETOOTH AP Add Limit Unter „Add Limit“ können Access Limits für jede einzelne Webseite hinzugefügt werden. Zum Aufruf der Webseite muss der Access Level des Users mindestens so hoch sein, wie das Access Limit. Außerdem wird hier das Access Limit für die Webseite eingestellt.
- Seite 33 Hier wird eine Liste der aktuell gültigen Access Limits der einzelnen Webseiten angezeigt. Bild 3-14 Menü „View (Access) Limits“ Delete Users Hier können zuvor angelegte User gelöscht werden. Löschen Sie nicht alle Benutzer! Mindestens ein Benutzer muss angemeldet bleiben. Bild 3-15 Menü „Delete User“ 3-15 7281_de_00 PHOENIX CONTACT...
- Seite 34 FL BLUETOOTH AP Delete Access Limits Im Menü „Delete Access Limits“ können Sie die Rechte für den Zugriff auf Webseiten wie- der entfernen. Bild 3-16 Menü „Delete Access Limits“ Menü „Save / Load Configuration“ Save User Configuration Klicken Sie in diesem Menü auf „Save“, um die Einstellungen für die Benutzervorgaben oder deren Rechte zu speichern.
- Seite 35 Wenn Sie die IP-Parameter verstellen und mit „Save“ speichern, haben Sie ab dem Mo- ment in dem Sie auf „Reset“ klicken, keinen Zugriff mehr auf den BTAP. Sie erreichen das Gerät unter der neu eingestellten IP-Adresse. 3-17 7281_de_00 PHOENIX CONTACT...
- Seite 36 FL BLUETOOTH AP Unter „DHCP“ können Sie die Adressvergabe per DHCP aktivieren/deaktivieren. IP-Parameter für den Zugriff auf das WBM Notwendig, wenn das LAP-Profil genutzt wird Notwendig, wenn über Router auf das WBM zugegriffen werden soll Bild 3-19 Menü „Network“´ Verwendung des LAP-Profils: Die Verwendung des LAP-Profils (Layer 3-transparent) nutzt eine PPP-Verbindung zwi- schen BTAP und dem Bluetooth-Endgerät, daher ist nur IP-Datenverkehr möglich.
- Seite 37 Security Mode: Ein- oder Ausschalten der Security-Funktion. Bei eingeschaltetem Secu- rity-Mode wird die stärkste Bluetooth-Verschlüsselung gewählt, außerdem wird der Pass- key für das Pairing abgefragt. Data Policy: Hier können Sie Übertragungsart der Datenpakete beeinflussen. 3-19 7281_de_00 PHOENIX CONTACT...
- Seite 38 FL BLUETOOTH AP • Short Delay (Default) bei mittlerem Datendurchsatz und kleinen Latenzzeiten (ca. 15 ms)- Bei „Short Delay“ wird bei eingeschalteter Fehlerkorrektur die Paketlänge der Daten vom BTAP nach Bedarf festgelegt. Mögliche Paketlängen sind 0 bis 17 Byte, 0 bis 27 Byte oder 0 bis 121 Byte.
- Seite 39 Im Menü „PAN Add Devices“ werden alle erreichbaren Bluetooth-Teilnehmer angezeigt. Durch einen Klick in die Check-Box wird dieser Teilnehmer als Verbindungspartner konfi- guriert. Bild 3-22 Menü „PAN Add Devices“ Die erreichbaren Teilnehmer werden mit ihrer „Device Address“ und ihrem „Device Name“ aufgelistet. 3-21 7281_de_00 PHOENIX CONTACT...
- Seite 40 FL BLUETOOTH AP Bluetooth/Terminal Server Der BTAP beinhaltet einen Terminal Server. Hier werden die Geräte konfiguriert, die die physikalischen seriellen Schnittstellen haben. Die Port-Nummer gibt an, welcher serielle Datenstrom (in TCP/IP „eingepackt“) an welchen Bluetooth-Teilnehmer weitervermittelt wird. Beispiel: Durch die in der Tabelle aufgeführten Einstellungen führen dazu, dass es eine se- rielle Verbindung von COM 3 (COM 4) des PCs über den BTAP1 auf das Remote Device 1...
- Seite 41 Inbetriebnahme und Konfiguration Bild 3-24 Menü „Backup“ 3.4.2.8 Menü „Reset“ Um Konfigurationsänderungen zu aktivieren, ist es erforderlich, den „Reset“-Button zu be- täigen. Reset Bild 3-25 Menü „Reset“ 3-23 7281_de_00 PHOENIX CONTACT...
-
Seite 42: Firmware-Update
FL BLUETOOTH AP Firmware-Update Die Übertragung der Dateien für ein Firmware-Update erfolgt über FTP (File Transfer Pro- tocol). Dazu benötigen Sie einen FTP-Server oder einen Browser wie den Microsoft Inter- net Explorer 6.0, der auch das File Transfer Protocol unterstützt. Falls Sie einen FTP-Ser- ver benutzen, müssen Sie sich als Administrator (admin) beim BTAP anmelden. - Seite 43 Inbetriebnahme und Konfiguration Bild 3-27 FTP-Ansicht des BTAPs unter Windows XP Mit der Firmware erhalten Sie eine Readme-Datei, in der detailliert das weitere Vorgehen beschrieben ist. Lesen Sie zuerst die Readme-Datei und befolgen Sie die Anweisungen. 3-25 7281_de_00 PHOENIX CONTACT...
-
Seite 44: Konfigurationsbeispiele
FL BLUETOOTH AP Konfigurationsbeispiele 3.6.1 Manuell konfigurierte Mehrpunkt-Lösung (Wireless Switch) Ziel: Über einen BTAP, der per Kupferverbindung an ein Ethernet-Netzwerk (LAN) ange- schlossen ist, können bis zu sieben Bluetooth-Clients über Bluetooth auf das LAN zugrei- fen. Bluetooth_AP_1 FL BLUETOOTH AP Bluetooth Access Point Ord No.: 27 37 999... -
Seite 45: Vorgehensweise
Clients mit einander verbinden. Es wird empfohlen, die Security-Funktion einzuschalten (Security mode: „on“). Bei ein- geschalteter Security-Funktion muss der Passkey (Default: 32825) auf allen Geräten, die miteinander kommunizieren sollen, gleich sein. 3-27 7281_de_00 PHOENIX CONTACT... - Seite 46 FL BLUETOOTH AP Bild 3-30 Im Beispiel verwendete Bluetooth-Einstellungen Wählen Sie unter „PAN/PAN Role“ „NAP“ (Network Access Point) aus. Speichern Sie anschließend die Einstellung mit „Save“ und führen einen Neustart des Ge- rätes durch. Alle Einstellungen müssen mit „Save“ gespeichert werden und mit einem Neustart des Gerätes aktiviert werden.
- Seite 47 Inbetriebnahme und Konfiguration Bild 3-31 Im Beispiel verwendete IP-Adresse Bluetooth-Einstellungen Wechseln Sie auf die Webseite „Bluetooth“. Tragen Sie unter „General/Local Name“ den gewünschten Namen ein (im Beispiel - BT_Client_1). 3-29 7281_de_00 PHOENIX CONTACT...
- Seite 48 FL BLUETOOTH AP Bild 3-32 Im Beispiel verwendete Bluetooth-Einstellungen Wählen Sie unter „PAN/PAN Role“ „PANU“ (Personal Area Network User) aus. Klicken Sie jetzt unter „PAN“ auf „Edit“ (roter Pfeil in Bild 3-32). Unter „PAN Add Device“ klicken Sie auf „Search for Devices“ (roter Pfeil in Bild 3-33).
- Seite 49 Bild 3-34 Anzeige der erreichbaren Bluetooth-Teilnehmer Speichern Sie anschließend die Einstellung mit „Save“ und führen einen Neustart des Ge- rätes durch. Nach dem Neustart des BT-Clients wird sich dieser automatisch mit dem Ac- cess Point „Bluetooth_AP_1“ verbinden. 3-31 7281_de_00 PHOENIX CONTACT...
-
Seite 50: Roaming Eines Beweglichen Clients An Zwei Access Points
FL BLUETOOTH AP 3.6.2 Roaming eines beweglichen Clients an zwei Access Points Ziel: Ein beweglicher Client soll entlang seines Bewegungsradius permanent über einen von zwei Access Points mit einem Controller in Verbindung bleiben. Der Bewegungsradius des Clients ist größer als die Funkfeldabdeckung eines Access Point. Siehe Beispielgrafik. - Seite 51 Tragen Sie unter „General/Local Name“ den gewünschten Namen ein (im Beispiel - AP_2). Es wird empfohlen, die Security-Funktion einzuschalten (Security mode: „on“). Bei ein- geschalteter Security-Funktion muss der Passkey (Default: 32825) auf allen Geräten, die miteinander kommunizieren sollen, gleich sein. 3-33 7281_de_00 PHOENIX CONTACT...
- Seite 52 FL BLUETOOTH AP Bild 3-37 Im Beispiel verwendete Bluetooth-Einstellungen Wählen Sie unter „PAN/PAN Role“ „NAP“ (Network Access Point) aus. Speichern Sie anschließend die Einstellung mit „Save“ und führen einen Neustart des Ge- rätes durch. Stellen Sie jetzt am zweiten Access Point die Konfiguration ein.
- Seite 53 Inbetriebnahme und Konfiguration Bild 3-38 Im Beispiel verwendete IP-Adresse Bluetooth-Einstellungen Wechseln Sie auf die Webseite „Bluetooth“. Tragen Sie unter „General/Local Name“ den gewünschten Namen ein (im Beispiel - Mobiler_Client). 3-35 7281_de_00 PHOENIX CONTACT...
- Seite 54 FL BLUETOOTH AP Bild 3-39 Im Beispiel verwendete Bluetooth-Einstellungen Wählen Sie unter „PAN/PAN Role“ „PANU“ (Personal Area Network User) aus. Klicken Sie jetzt unter „PAN“ auf „Edit“ (roter Pfeil in Bild 3-39). Unter „PAN Add Device“ klicken Sie auf „Search for Devices“ (roter Pfeil in Bild 3-40).
- Seite 55 MAC-Adresse angezeigt. Wählen Sie die beiden gewünschten Teilnehmer durch Aktivie- ren des Kontrollkästchens aus und speichern Sie mit „Save“. Nach dem Speichern sind die ausgewählten Teilnehmer in der Liste aus Bild 3-40 aufgeführt. Bild 3-41 Anzeige der erreichbaren Bluetooth-Teilnehmer 3-37 7281_de_00 PHOENIX CONTACT...
- Seite 56 FL BLUETOOTH AP Speichern Sie anschließend die Einstellung mit „Save“ und führen einen Neustart des Ge- rätes durch. Nach dem Neustart des BT-Clients wird sich dieser automatisch mit einem er- reichbaren Access Point verbinden und erst dann auf den anderen Access Point wechseln, wenn der erste nicht länger verfügbar ist.
-
Seite 57: Connect-To-Name-Funktion
„Network“ tragen Sie unter „Ethernet/Ip“ die folgende IP-Adresse ein: 10.0.0.200 Speichern Sie anschließend die Einstellung mit „Save“. Bild 3-42 Im Beispiel verwendete IP-Adresse Bluetooth-Einstellungen Wechseln Sie auf die Webseite „Bluetooth“. Tragen Sie unter „General/Local Name“ den gewünschten Namen ein (im Beispiel - Phoenix_AP_1). 3-39 7281_de_00 PHOENIX CONTACT... - Seite 58 FL BLUETOOTH AP Bei Verwendung der Connect-to-Name-Funktion ist es erforderlich, dass die „Local Na- mes“ der Access Points am Anfang gleiche Zeichenfolgen haben und sich erst in den letzten Zeichen unterscheiden. Beispiel: „Phoenix_AP_1“, „Phoenix_AP_2“, „Phoenix_AP...“. Stellen Sie sicher, dass der Access Point und die Clients unterschiedliche „Local Names“...
- Seite 59 Sie unter „Ethernet/Ip“ die folgende IP-Adresse ein: 10.0.0.101 Speichern Sie anschließend die Einstellung mit „Save“. Bild 3-44 Im Beispiel verwendete IP-Adresse Bluetooth-Einstellungen Wechseln Sie auf die Webseite „Bluetooth“. Tragen Sie unter „General/Local Name“ den gewünschten Namen ein (im Beispiel - BT_Client_1). 3-41 7281_de_00 PHOENIX CONTACT...
- Seite 60 FL BLUETOOTH AP Bild 3-45 Im Beispiel verwendete Bluetooth-Einstellungen Wählen Sie unter „PAN/PAN Role“ „PANU“ (Personal Area Network User) aus. Klicken Sie jetzt unter „PAN“ auf „Edit“ (roter Pfeil in Bild 3-32). Tragen Sie jetzt in die weißen Felder den gemeinsamen Teil der „Local Names“ der Ac- cess Points ein (roter Pfeil in Bild 3-46).
- Seite 61 Jetzt kann sich der Client an jeden Access Point anmelden, dessen „Local Name“ mit „Phoenix_AP“ beginnt. Speichern Sie anschließend die Einstellung mit „Save“ und führen einen Neustart des Gerätes durch. Nach dem Neustart des BT-Clients wird sich dieser au- tomatisch mit dem Access Point „Bluetooth_APxxx“ verbinden. 3-43 7281_de_00 PHOENIX CONTACT...
-
Seite 62: Terminal-Server-Funktion
FL BLUETOOTH AP 3.6.4 Terminal-Server-Funktion Com Port Redirector Software: Serial Device 1 – Virtuellen Com-Port auswählen: COM 3 – Terminal Server IP-Adresse: 10.0.0.10 – Terminal Server Port: 1200 – Datenübertragungs-Modus (falls einstellbar) Raw Data Serial Device 2 – Virtuellen Com-Port auswählen: COM 4 –... -
Seite 63: Grundlagen, Antennenzubehör Und Berechnungsbeispiel Für Eine Funkstrecke
Zur Vereinfachung kann bei Berechnungen im 2,4 GHz-Band der Ausdruck „32,4 + 20 x log 2400 MHz“ mit dem konstanten Wert „100“ angenommen werden. Damit ergibt sich folgende vereinfachte Formel: Freiraumdämpfung = 100 + 20 x log (Distanz in km) 7281_de_00 PHOENIX CONTACT... -
Seite 64: Montage Des Btaps Im Schaltschrank
FL BLUETOOTH AP 4.1.2 Montage des BTAPs im Schaltschrank Wenn der BTAP in einem Schaltschrank montiert wird, muss die Antenne nach außen geführt werden. Mögliche Anwendungsfälle und passendes Zubehör finden Sie unter Kapitel „Antennenzubehör“ auf Seite 4-3. Weiteres Antennen-Zubehör finden Sie unter „Zubehör“... -
Seite 65: Antennenzubehör
– höhere Reichweiten Weitere Antennen und Anwendungsszenarien auf Anfrage. Stellen Sie sicher, dass die für Ihr Land zulässige Sendeleistung nicht überschritten wird. Siehe Kapitel „Länderzulassungen“ auf Seite 1-3 und Kapitel „Einstellung der Sendeleis- tung“ auf Seite 3-20. 7281_de_00 PHOENIX CONTACT... -
Seite 66: Berechnungsbeispiel Für Eine Sende-/Empfangsanlage
FL BLUETOOTH AP 4.1.4 Berechnungsbeispiel für eine Sende-/Empfangsanlage Alle Dämpfungen und alle Verstärkungen entlang eines Sende-/Empfangsweges müssen bei der Berechnung der Funkstrecke berücksichtigt werden. Dafür müssen die Übertra- gungseigenschaften für den jeweiligen Frequenzbereich für alle Komponenten bekannt sein. Beispiel für eine Strecke im 2,4-GHz-ISM-Band, dabei werden alle Werte aufsummiert (Verstärkungen mit positiven Vorzeichen, Dämpfungen mit negativen Vorzeichen):... -
Seite 67: Technische Daten
Ausführung Bluetooth 2,4 GHz bis 1 MBit/s Sendeleistung 14 dBm maximal - automatisch geregelt oder manuell einstellbar Empfängerempfindlichkeit -85 dBm Anschließbare Funkmodule 7 in Vorbereitung Unterstützte Profile LAP, PAN, SPP Bluetooth-Antenne Charakteristik Rundstrahler (austauschbar) Gewinn 0 dBi 7281_de_00 PHOENIX CONTACT... -
Seite 68: Mechanische Prüfungen
FL BLUETOOTH AP Schnittstellen (Fortsetzung) Anschluss Bluetooth-Funktionen Betriebsart Access Point, Ethernet Client Adapter (COM-Server) Funktion Bridge, P2P, MP, COM-Server Konfiguration über Web Based Management Sicherheit 128-Bit-Datenverschlüsselung Mechanische Prüfungen Schockprüfung nach IEC 60068-2-27 Betrieb: 25g, 11 ms Dauer, Halbsinus-Schockimpuls Lagerung/Transport: 50g, 11 ms Dauer,... -
Seite 69: Bestelldaten
Technische Daten Bestelldaten 5.1.1 Produkte Beschreibung Artikel-Bezeichnung Artikel-Nr. Bluetooth Access Point FL BLUETOOTH AP 2737999 5.1.2 Zubehör Beschreibung Artikel-Bezeichnung Artikel-Nr. Antenne mit Rundstrahlcharakteristik und Be- RAD-ISM-2400-ANT-OMNI-9-0 2867623 ∅ 40 bis 60 mm festigungsschelle Antennenanschluss N-Buchse Gewinn 9 dBi Schutzart IP65 50 Ω... -
Seite 70: Beschreibung
FL CAT5 PATCH 7,5 2832616 Patch-Kabel, CAT 5, vorkonfektioniert, 10,0 m lang, FL CAT5 PATCH 10 2832629 PHOENIX CONTACT GmbH & Co. KG Flachsmarktstr. 8 32825 Blomberg Germany + 49 - (0) 52 35 - 3-00 + 49 - (0) 52 35 - 3-4 12 00 www.phoenixcontact.com...
