Signaldetails analysieren

Am Oszilloskop wird ein rauschendes Signal angezeigt und Sie
müssen mehr Einzelheiten über dieses Signal erfahren. Sie vermuten,
daß das Signal weitaus mehr Details enthält, als derzeit am
Bildschirm angezeigt werden.

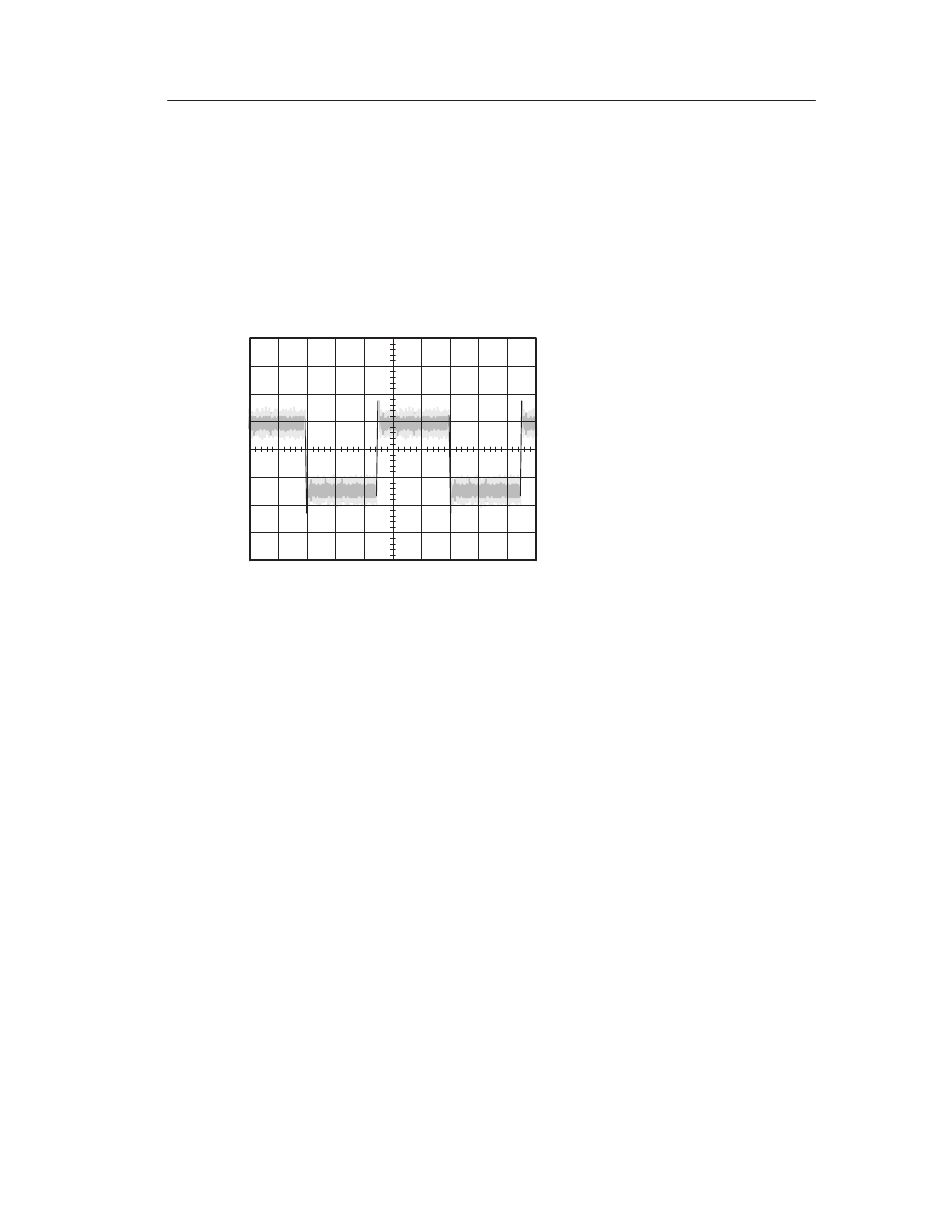

Rauschendes Signal untersuchen

Das Signal scheint gestört zu sein und Sie vermuten, daß das
Rauschen Fehler in der Schaltung verursacht. Führen Sie folgende
Schritte aus, um das Rauschen besser analysieren zu können:
1. Drücken Sie die Taste ERFASSUNG, um das Erfassungsmenü
aufzurufen.
2. Drücken Sie auf die Taste Spitzenwert.
3. Drücken Sie gegebenenfalls die Taste DISPLAY, um das
Anzeigemenü aufzurufen. Verwenden Sie die Menütasten
Kontrast stärker und Kontrast schwächer, um den Kontrast
einzustellen und das Rauschen besser sehen zu können.
Die Spitzenwerterfassung verstärkt durch Rauschen und Störimpulse
verursachte Spitzen beim Signal. Diese Verstärkung tritt insbeson-
dere dann auf, wenn die Zeitbasis eine langsame Einstellung
aufweist.
