Installazione Veloce - Dedicated Micros D4 Anleitung

Le immagini grandi riempiono il disco più velocemente di quelle piccole perchè
necessitano di più spazio. Ridurre la velocità di registrazione (PPS) per avere
sempre lo stesso tempo di registrazione anche per immagini più grandi.
* Come per tutti i registratori digitali, la qualità delle immagini varia: la qualità S-VHS può essere di
18 KB in una scena ma di 30 KB o più per ottenere la stessa qualità in una scena con molti
dettagli.
Velocità di registrazione
La velocità di registrazione indica il numero di immagini registrate su disco in un
secondo (immagini per secondo). Questo parametro si riferisce all'intero
sistema perciò, sia che venga registrata una sola telecamera sia che ne
vengano registrate 4, la velocità di registrazione resta invariata. La velocità di
aggiornamento di ciascuna telecamera si può ricavare dalla velocità di
registrazione:
Velocità di agg. = numero di telecamere
velocità di registrazione
La tabella con le velocità di registrazione più comuni è riportata in Appendice 1.
Calcolo del tempo di registrazione
L'unità D4 calcola automaticamente il tempo di registrazione in base alla
velocità di registrazione ed alla qualità delle immagini impostate. In alternativa è
possibile scaricare un calcolatore interattivo del tempo di registrazione dal
nostro sito Internet:
www.dedicatedmicros.com

Installazione veloce

L'unità D4 si installa in 4 mosse e le telecamere, essendo "plug and play",
vengono rilevate e registrate automaticamente.
SERIAL 1
POWER 485 BUS NET SCSI SCSI
Nota: D4 CD possiede le stesse connessioni mostrate, anche se l'unità è più
alta per far posto al masterizzatore interno.

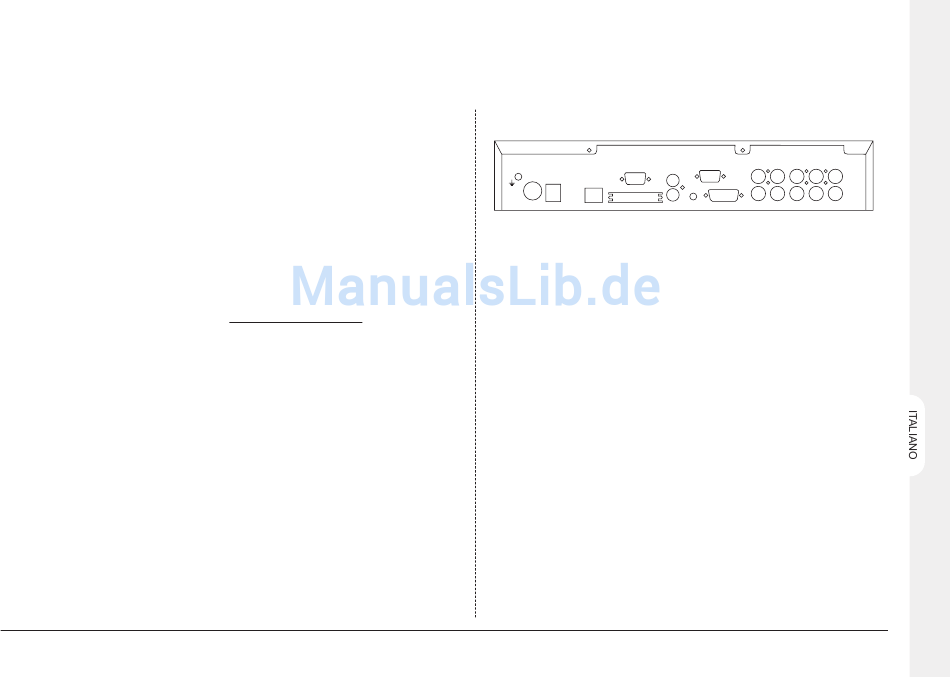

Connessioni sulla parte posteriore del D4
Video
VID1 a VID4 – Connessioni telecamera composite BNC 75 Ohm (1 Vpp).
MON A – Monitor principale, connessione monitor composita BNC 75 Ohm
(1 Vpp).
MON B – Monitor locale, connessione monitor composita BNC 75 Ohm
(1 Vpp).
Audio
MIC – Connessione spinotto mono 3.5mm, -sensibilità 50dBV o superiore.
LINE IN – Presa RCA (fono), 47 KOhm 1 Vpp.
LINE OUT – Presa RCA (fono), 1 Vpp.
Dati
SCSI – Connessione SCSI-2 ad alta densità 50 poli.
RETE – Connessione Ethernet 10 base T RJ-45.
485 BUS – 2 porte MMJ per accessori DM 485-BUS.
SERIALE 1 – Porta seriale RS-232 tipo D a 9 vie (maschio) (modem PPP).
SERIALE 2 – Porta seriale RS-232/RS-485 tipo D a 9 vie (maschio)
(Telemetria).
Allarmi e relè
ALLARMI/RELE' – Allarmi diretti programmabili tipo D a 15 vie (femmina),
NA/NC.
OUT
A
SERIAL 2
IN
B
MIC ALARM/RELAY MON VID 1 VID 2 VID 3 VID 4
