Instalación rápida
D4 puede instalarse en tan sólo 4 pasos y, al ser un dispositivo de tipo plug &
play, la detección y grabación con las cámaras son automáticas.
SERIAL 1
POWER 485 BUS NET SCSI SCSI
Nota: D4 CD dispone de las mismas conexiones que se indican, aunque el
equipo es más alto para que poder la alojar la grabadora de CD interna.

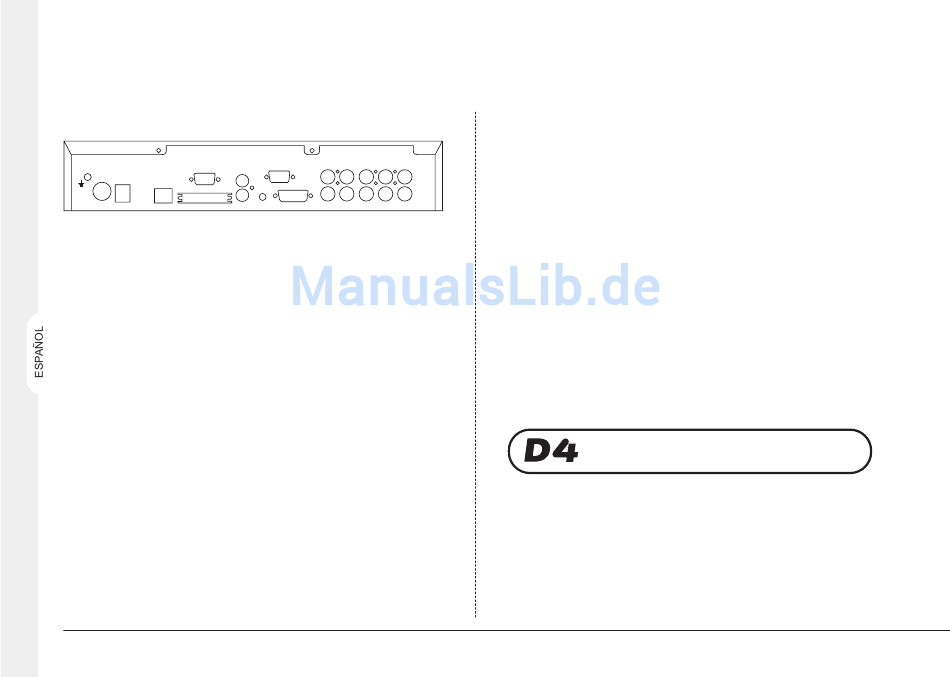

Conexiones en la parte trasera de D4
Vídeo
VID1 a VID4 – Conexiones compuestas de cámara 75 Ohm BNC (1V pk-pk).
MON A – Monitor principal, conexión compuesta de monitor 75 Ohm BNC
(1V pk-pk).
MON B – Monitor secundario, conexión compuesta de monitor 75 Ohm BNC
(1V pk-pk).
Audio
MIC – Conexión clavija mono 3.5mm, sensibilidad de - 50dBV o mejor.
ENTRADA DE LÍNEA – Toma RCA (fono), 47KOhm 1V pk-pk.
SALIDA DE LÍNEA – Toma RCA (fono), 1V pk-pk.
Datos
SCSI – Conexión SCSI-2 de alta densidad de 50 patillas.
NET – Conexión 10-Base T Ethernet RJ-45.
485 BUS – 2 x puertos MMJ para accesorios 485-BUS de DM.
SERIAL 1 – 9 vías (macho) Tipo D, puerto serie RS-232 (Módem PPP).
SERIAL 2 – 9 vías (macho) Tipo D, puerto serie RS-232/RS-485 (Telemetría).
Alarmas y relés
ALARMA/RELÉ – 15 vías (hembra) Tipo D, alarmas directas programables,
NA/NC.
6
OUT
A
SERIAL 2
IN
B
MIC ALARM/RELAY MON VID 1 VID 2 VID 3 VID 4
1er PASO. Conectar las cámaras
Conecte las cámaras a las entradas de vídeo marcadas de VID1 a VID4.
Utilice la línea inferior de conectores para hacer loop con otros equipos.
Nota: Recuerde retirar la terminación al utilizar bucle.
2o PASO. Conectar los monitores
Conecte la salida de vídeo marcada MON A al monitor Principal (reproducción
y multipantallas digitales).
Conecte la salida de vídeo marcada MON B al monitor de Punto opcional
(imágenes analógicas de pantalla completa).
3er PASO. Conectar los dispositivos externos
Si se necesitan conectar dispositivos externos al D4, diríjase a la siguiente
sección – 'Conexión dispositivos externos', antes de continuar con el 4° Paso.
4o PASO. El encendido
Una vez que el D4 esté en su posición final y todos los dispositivos externos
estén conectados y encendidos, conecte la PSU a la parte posterior de la unidad y
póngala en marcha. El procedimiento del encendido puede que tarde un minuto
antes de que se pueda utilizar el D4.
¡Ahora, D4 grabará todas las cámaras sin que se
necesite programar más!
