Seriële poort aansluitingen

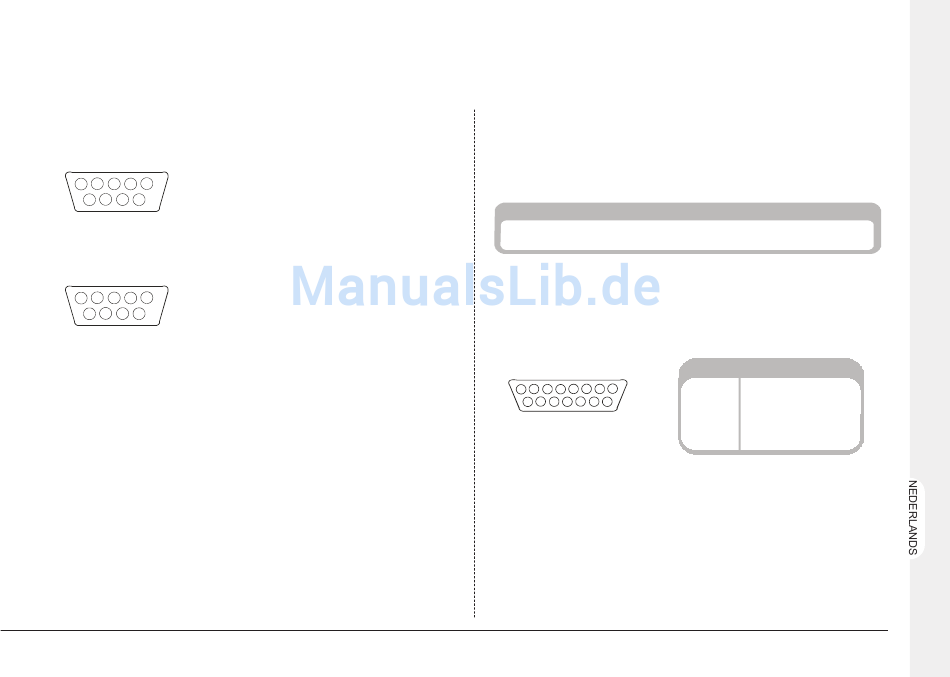

De seriële poort 1 (PPP) op de D4 is een 9-Pin D-Type aansluiting met de
volgende pinconfiguratie:
5 Pin 1 - RS232 DCD
1
Pin 2 - RS232 RXD
Pin 3 - RS232 TXD
Pin 4 - RS232 DTR
6 9
Pin 5 - Aarding
De seriële poort 2 (telemetrie) op de D4 is een 9-Pin D-Type aansluiting met
de volgende pinconfiguratie:
Pin 1 - RS485 Data A
5
1
Pin 2 - RS232 RXD
Pin 3 - RS232 TXD
Pin 4 - RS422 Data B
6 9
Pin 5 - Aarding
Opmerking: het RS485 paar wordt gevormd door pinnen 1 en 9; het RS422
paar door pinnen 4 en 6.
Belangrijke opmerking betreft naleving van de EMC voorschriften:
Gebruik uitsluitend afgeschermde kabels om verbindingen te maken met de
Seriële Poort(en) van dit toestel.

Archiveringstoestellen aansluiten

Beelden worden opgenomen op de interne harde schijf zodat de operator ze
onmiddellijk kan afspelen en opzoeken. De capaciteit van de interne harde
schijf bepaalt het aantal beelden en de duur die kan worden opgenomen.
Bijvoorbeeld: een D4 met een enkele harde schijf van 40 GB kan tot 8 dagen
opnemen in standaard configuratie, maar een D4 met 160 GB kan maximaal 1
maanden opnemen met dezelfde opnamesnelheid.
De interne harde schijf is een tijdelijk opslagmedium, omdat de beelden
constant worden overschreven na een bepaalde periode. Als beelden langere
tijd bewaard moeten blijven, moeten ze extern worden opgeslagen. De SCSI-2
poort van hoge dichtheid met 50 pinaan-sluiting aan de achterkant van de D4
wordt gebruikt om externe opslagmedia aan te sluiten.
Pin 6 - RS232 DSR
Pin 7 - RS232 RTS
Pin 8 - RS232 CTS
Pin 9 - RS232 RI
Pin 6 - RS422 Data A
Pin 7 - RS232 RTS
Pin 8 - RS232 CTS
Pin 9 - RS485 Data B
De beelden kunnen worden gekopieerd van de interne harde schijf naar CDR
schijven. CD's zijn geschikt voor opname van relatief kleine beeld volumes
zoals evenementen, video clips of incidenten. Deze beelden kan men terug
afspelen op de PC met een CD drive.
De onderstaande tabel geeft de opname tijden weer voor bepaalde opname
snelheden (voor MEDIUM beeldkwaliteit, 18 KB):
1PPS 2PPS
9h 46m 4h 49m
CDR-640MB
Opmerking: Tijden indien alle camera's naar de CD worden gekopieerd.
Aansluiting van alarmen en relais
Droge alarm contacten kunnen direct op de alarm connector aangesloten
worden op de achterzijde van de D4. Er zijn 5 alarm ingangen, één voor elke
camera en een globaal alarm ingang. De alarm verbinding ziet er als volgt uit:
8 1
15 9
Opmerking: De polariteit van de alarmen (normaal open of normaal gesloten)
kan men instellen in het 'Camera programmatie' menu.
Het globaal alarm ingang contact is gebruikt om de planning te activeren of niet
te activeren:
De eenheid heeft de volgende alarmaansluitingen:
6PPS
3PPS 12PPS 25PPS
3h 12m 1h 36m 48m 23m
Pin Verbinding
9 Globaal Alarm
10 Alarm 1
11 Alarm 2
12 Alarm 3
13 Alarm 4
14 GND
