Inhaltszusammenfassung für Dedicated Micros Eco Serie

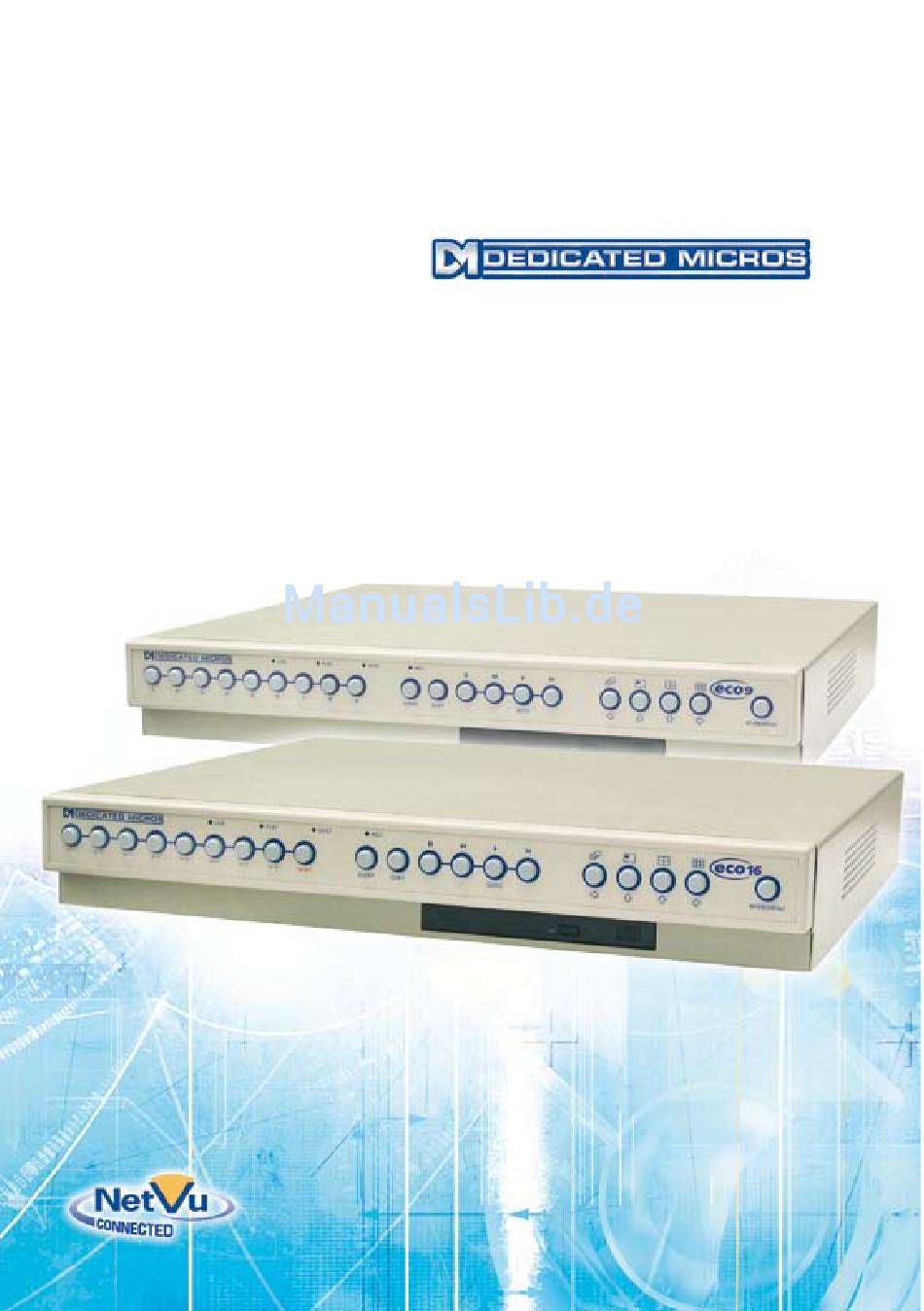

- Seite 1 Eco Serie Installationshandbuch...
-
Seite 2: Inhaltsverzeichnis
Installation ..................7 Kurzanleitung .................9 Quick Connection.................12 Anschließen externer Geräte ............14 Konfigurieren................17 Zeit, Datum & Sprache..............20 Kameras anzeigen ...............22 Zeitsteuerung ................23 Standard-Aufnahmeplan ..............25 Systemoptionen ................28 Aufnahme Optionen ..............34 Kamera einrichten ................37 Einrichtung Aktivitätskamera ............38 Bedienung des Eco ..............40 Dedicated Micros ©2006... -
Seite 3: Einführung
Einführung Was ist..Eco ? Der ECO16 ist Teil der NetVu Connected Familie von Dedicated Micros und ist ein kostengünstiger und leicht bedienbarer Video-Multiplexer, digitaler Videorekorder, Einkanal-Audiorekorder und Netzwerk-Videoübertragungsgerät als Universallösung. Mit der NetVu Connected Funktionalität kann der Eco in ein beliebiges NetVu Connected System integriert werden und bietet Fernüberwachung über eine spezielle Softwareanwendung oder über... -
Seite 4: Funktionen
Mehrere Netzwerkbenutzer mit gleichzeitigem Zugriff • Kopieren von Bildern über Netzwerke • Versenden von Emails mit Ereignis- und Aktivitäten-Infos Speichermedien • Nur interner CD Brenner Dieses Handbuch besteht aus drei Teilen: 1. Installieren des Gerätes 2. Konfigurieren des Gerätes 3. Nutzung des Gerätes Dedicated Micros ©2006... -
Seite 5: Wichtige Sicherheitshinweise
Benutzer den Händler oder einen erfahrenen Radio-/Fernsehtechniker zu Rate ziehen. Für den Benutzer könnte die folgende von der Bundesmedienkommission FCC herausgegebene Broschüre von Nutzen sein: “How to Identify and Resolve Radio-TV Interference Problems” (Erkennen und Lösen von Radio- und TV-Interferenzproblemen).Diese Broschüre ist beim US Government Printing Dedicated Micros ©2006... - Seite 6 Achtung – Eine andere Art der Verwendung als hier beschrieben, kann zu gefährlicher Strahlungbelastung führen. • Um diese Strahlenbelastung durch den Laser (die gefährlich für die Augen sein können) zu vermeiden, versuchen Sie bitte nicht das Gerät zu öffnen. Dedicated Micros ©2006...
-
Seite 7: Installation
Es wird empfohlen, eine unterbrechungsfreie Stromquelle an das Gerät anzuschließen, um Stromausfällen vorzubeugen und einen kontinuierlichen Betrieb des Geräts sicherzustellen. • Wenn das Gerät in einem abgeschlossenen Bereich betrieben wird, stellen Sie sicher, dass die Umgebungstemperatur 40°C (104°F) nicht übersteigt. Dedicated Micros ©2006... -
Seite 8: Ein Kurzer Überblick Über Das Digitale Aufzeichnen
Aktualisierung Anz. der Kameras/Aufzeichnungsrate Berechnung der Aufnahmezeit Das Gerät berechnet die Aufnahmezeit automatisch, wenn die Aufnahmefrequenz und die Bildqualität eingegeben werden. Alternativ ist ein interaktiver Aufnahmekalkulator verfügbar, der von unserer Webseite heruntergeladen werden kann: www.dedicatedmicros.com Dedicated Micros ©2006... -
Seite 9: Kurzanleitung
RJ-45 10/100-baseT Ethernet Verbindung SERIAL 1 9 Wege (Stecker) D-Typ RS -232 serieller Anschluss 485BUS MMJ-Anschlüsse für DM/IR01 485-BUS-Zubehör für SA-RC05 IR Fernbedienung Alarme und Relais ALARMS programmierbare Alarme, 25-polig (weiblich) D-Typ, NO/NC RELAYS 9-polig (weiblich) D-Typ Dedicated Micros ©2006... -
Seite 10: Kamerasteuerung
1 - 16 Kameratasten zur Kameraauswahl Hinweis: Die Anzahl der Kameratasten hängt von der Anzahl der Videoeingänge ab, die vom Produkt unterstützt werden Monitor-Steuerung Kamera- Sequenzen Leitet eine Sequenz auf dem Haupt- (MON A) oder Spot (MON B)-Monitor ein Dedicated Micros ©2006... -
Seite 11: Zusätzliche Tasten
LED’s LIVE Leuchtet diese LED, so läuft das Gerät im Live-Modus PLAY Leuchtet diese LED, so läuft das Gerät im Wiedergabemodus SPOT Steuert den Spot-Monitor (MON B) RECORD Das Gerät zeichnet Videos auf der internen Festplatte auf Dedicated Micros ©2006... -
Seite 12: Quick Connection
MON B mit dem optionalen Spot-Monitor (analoge Vollbilddarstellung). SCHRITT 3. Anschluss der externen Geräte Falls externe Geräte an das Gerät angeschlossen werden sollen, s. nächsten Abschnitt - “Anschluss externer Geräte” -, bevor Sie mit Schritt 4 fortfahren. Dedicated Micros ©2006... -
Seite 13: Schritt 4. Anschluss Ans Stromnetz
SCHRITT 4. Anschluss ans Stromnetz Befindet sich das Gerät in seiner Endposition und sind alle externen Geräte angeschlossen und eingeschaltet, schließen Sie den Netzstecker an die Rückseite der Einheit an und betätigen Sie die Einschalttaste. Der Einschaltvorgang kann bis zu einer Minute dauern! Dedicated Micros ©2006... -
Seite 14: Anschließen Externer Geräte
Alarmeingang – zur Verfügung. Pinbelegung und Funktionen sind wie folgt: Die Polarität der Alarme – normal geöffnet oder normal geschlossen wird im Menü Kameraeinrichtung eingestellt. Alarms Connection Alarm 1 - 9 Global Alarm Reserved 11 - 20 Ground 21 - 25 Dedicated Micros ©2006... -
Seite 15: Die Relais Anschlüsse Sind Folgende
Netz zu speisen. Anschluss von Einwahlgeräten Der Digitalrekorder unterstützt PPP (Punkt-zu-Punkt-Protokoll) Verbindungen über die serielle RS- 232 Schnittstelle (Serial 1). Diese Schnittstelle ermöglicht den Anschluss eines externen Modems für ein- und ausgehende PPP Verbindungen. Konfiguration Die Konfiguration des PPP Betriebs ist im Abschnitt “Systemoptionen” (weiter hinten in dieser Anleitung) erklärt. Dedicated Micros ©2006... - Seite 16 Konfigurationsdatei „Profile“ ändern. Weitere Einzelheiten über die Vorgehensweise finden Sie in dem Networking Guide, der auf der Produkt-Webseite zum Download bereitsteht. Amtswahl Stellen Sie vor der Einrichtung einer ausgehenden PPP-Verbindung (für den Versand von E Mails) sicher, dass das Gerät für den E-Mail-Versand unter bestimmten Bedingungen konfiguriert wurde, dass in der Profildatei die korrekte Telefonnummer eingetragen wurde und dass dieses Profil in den Einstellungen für E Mails konfiguriert wurde. Die E Mail Einstellungen können auf den integrierten Webseiten konfiguriert werden. Weitere Informationen finden Sie im Netzwerk-Benutzerhandbuch. Dedicated Micros ©2006...
-
Seite 17: Konfigurieren
Durch Druck auf fwd oder rew kann man sich eine Seite vor oder zurück bewegen. Verlassen des Menüs Zum Verlassen der Menü-Anzeige die MENÜ-Taste gedrückt halten. Tipp: Der Menümodus kann auch verlassen werdem, indem Sie durch wiederholtes drücken der Menü-Taste alle Seiten durchlaufen. Dedicated Micros ©2006... - Seite 18 Cursor-Tasten die Minuteneinstellungen hervor. Uhrzeit, Datum & Sprache Uhrzeit & Datum 15:38 24/Nov/2005 Datumsformat Tag, Monat Sprache Deutsch Systemabschluss Gesperrt Zeitzone Greenwich Mean Time GMT +0 Verändern Sie mit den Cursor-Tasten die Einstellungen, in diesem Fall 15:45. Dedicated Micros ©2006...
- Seite 19 Statt mit Cursortasten kann die Navigation auch über die optionale Fernbedienung erfolgen. Warnung: Wenn Zeit oder Datum während des Aufzeichnungsprozesses geändert werden, könnten Bilder überschrieben werden. Tipp: Stellen Sie vor Einstellung der Zeit sicher, dass die korrekte Zeitzone ausgewählt ist. Dedicated Micros ©2006...
-
Seite 20: Zeit, Datum & Sprache
Wenn das Pop-up Menü erscheint, drücken und halten Sie die Taste Kamera 1’ für 5 Sekunden gedrückt. Das Gerät wird heruntergefahren und es erscheint eine Meldung, die Sie darüber informiert, dass Sie das Gerät ausschalten können. **Um den Neustart abzubrechen, drücken Sie die Taste MENU/MODE. Dedicated Micros ©2006... - Seite 21 Taste Kamera 4’ drücken und halten. Zeitzone Der Gerät unterstützt zahlreiche Zeitzonen. Wählen Sie die Zone für den Ort, an dem das Gerät installiert ist, damit Uhrzeit und Datum der Ortszeit entsprechen und sich entsprechend an Winter/- Sommerzeit anpassen. Dedicated Micros ©2006...
-
Seite 22: Kameras Anzeigen
Es wird empfohlen, ein Passwort zu verwenden, um zu verhindern, dass diese Option von Unbefugten verändert wird. Kameraansicht Ansicht Ausgewählte Kameras Kameratasten zum ändern Hinweis: Diese Kamera wird nun angezeigt. Ein ausgefülltes Kästchen signalisiert, dass mit der entsprechenden Kamera beobachtet werden kann. Dedicated Micros ©2006... -
Seite 23: Zeitsteuerung
Sonntag 24Std. Tag 24-Std-Tag Mit dieser Einstellung zeichnet das Gerät zu allen Zeiten mit den Einstellungen für den Tag auf. 24-Std-Nacht Mit dieser Einstellung zeichnet das Gerät zu allen Zeiten mit den Einstellungen für die Nacht auf. Dedicated Micros ©2006... - Seite 24 In der Wochenendoption können Zeiten konfiguriert werden, die bestimmen, wann die Wochenendeinstellungen gelten. Folgende Optionen stehen zur Wahl: • An von bis – Legt die Anfangs- und Endzeiten fest, zwischen denen die Wochenendeinstellungen gelten. • Aus – Wenn die Wochenendoption ausgeschaltet ist, gelten die Wochenendeinstellungen nie. Dedicated Micros ©2006...
-
Seite 25: Standard-Aufnahmeplan
Es werden dann ausschließlich Tag-Optionen angezeigt. Ereignismodus Die Ereignisrate ist die Aufzeichnungsrate, in welches das Gerät wechselt, wenn ein Alarm ausgelöst wird (die Standardeinstellung beträgt 6 BpS) Wie auch bei der normalen Aufzeichnungsrate verteilt sich die Alarmrate über alle Kameras. Dedicated Micros ©2006... -
Seite 26: Verschachtelte Aufzeichnung
Folgende Optionen stehen zur Verfügung: Aktivität und Alarme deaktivieren; nur Alarme aktivieren; nur Aktivität aktivieren; Alarme und Aktivität aktivieren. Anmerkung: Wenn die Zeitplanoptionen abgeschaltet werden, lässt das Menü Aufnahmeplanung ausschließlich die Konfiguration von Tag-Einstellungen zu. Dedicated Micros ©2006... -
Seite 27: Typische Einstellungen
Aufnahmen vorhanden sind. Geschützte Videoaufnahmen müssen in den „Aufnahmeoptionen” manuell freigegeben werden, ehe der Speicherplatz wieder für neue Aufnahmen verwendet werden kann. Frühste Aufzeichnung Dieses Feld zeigt das Datum und die Uhrzeit des ersten Bildes auf der Festplatte an. Dedicated Micros ©2006... -
Seite 28: Systemoptionen
Freigegeben TCP/IP Adresse 000.000.000.000 Subnet Mask 255.255.000.000 Voreingest. Gateway 000.000.000.000 Bandbreite beschr. Ändern PPP-Auswahl Ändern Sekundär Web-Server-Port 8324 Systemname Jedem Gerät auf dem Netzwerk kann ein Systemname zugeteilt werden, um die Identifizierung zu vereinfachen, wobei der Gerätename in der Netzwerk-Betrachtungs-Software erscheint. Maximal 30 Zeichen können für den Systemnamen verwendet werden. Dedicated Micros ©2006... -
Seite 29: Ip-Adresse, Teilnetzmaske, Voreingestelltes Gateway
Netzwerkeinstellungen benutzt werden. Zum Beispiel bei einer WAN-Verbindung wird die Geschwindigkeit des Netzwerkanschlusses automatisch auf 32Kbytes/Sekunde festgelegt. Auf diese Weise wird gewährleistet, dass die Geschwindigkeit der Daten vom Gerät nicht die Geschwindigkeit der Netzwerkverbindung überschreitet. Folgende Optionen stehen zur Wahl: • Benutzerdefiniert – Hier kann der Administrator spezifische Werte auswählen. Dedicated Micros ©2006... - Seite 30 Das Time-Out für die Weiterleitung via Internet ist die Zeit, die das Gerät abwartet, bevor es ein Netzwerkpaket weiterleitet oder erneut sendet, wenn keine Bestätigung eingegangen ist. Wird die Verbindung über WAN hergestellt, so sollte dieser Wert dem Time-Out für den Router entsprechen. Sie können diese Information bei Ihrem Netzwerk-Administrator erfragen. Dedicated Micros ©2006...
- Seite 31 Gerät verändert werden. Diese Datei enthält mehrere Codezeilen, von denen jede einzelne einen Teil der Verbindungseinstellungen definiert. Die unten aufgeführten Felder sind <Benutzername & Profilbezeichnung> • Dies ist der Benutzername, den ein externer Benutzer zur Authentifizierung bei Einwahl in das Gerät eingeben muss. Bei einer ausgehenden Verbindung verwendet das Gerät diesen Benutzernamen für die Authentifizierung am Remote PC. Der Eintrag in diesem Feld ist auch die Bezeichnung in den webpages bei Auswahl eines Profils, z.B. für Email bei Alarm. Dedicated Micros ©2006...
-
Seite 32: Sekundärer Webserver-Anschluss
Möchten Sie das Gerät über einen Webbrowser und den sekundären Internetanschluss ansehen, so geben Sie in der Wiedergabesoftware des Gerätes folgende URL ein: http://<IP Adresse des Gerätes>:<Nummer des sekundären Webports> Wenn Ihre sekundäre Internetadresse zum Beispiel 8000 ist und die IP-Adresse 172.16.1.2, so müssten Sie Folgendes eintragen: http://172.16.1.2:8000. Dedicated Micros ©2006... -
Seite 33: Werkseinstellung
Am Digitalrekorder gibt es keinen Hinweis auf die neue Portnummer; diese wird ausschließlich in diesem Menü angezeigt. Wenn Sie eine Breitbandverbindung verwenden, müssen Sie die “Portweiterleitung” oder “Virtueller Server” Funktion des Routers verwenden, um Traffic direkt zur korrekten IP Adresse zu leiten Werkseinstellung Dies setzt die meisten Einstellungen zurück auf Werkseinstellung. Hardware-spezifische Einstellungen, wie beispielsweise die IP Adresse, bleiben jedoch unverändert. Dedicated Micros ©2006... -
Seite 34: Aufnahme Optionen
Gibt die Zeit an, für die Aufnahmen nach dem Ende eines globalen Alarms schreibgeschützt werden. Die Voreinstellung ist 15 Minuten. Die Zeitdauer kann von 00 Minuten (kein Schreibschutz für Nach- Alarm-Aufnahmen) bis 60 Minuten eingestellt werden. Schreibschutz Mit dieser Funktion können Sie Aufnahmen manuell schreibschützen oder den Schreibschutz aufheben. Dedicated Micros ©2006... -
Seite 35: Um Aufnahmen Zu Schützen
Aufzeichnung verfügbar ist. Bei Einstellungen, die in diesem Fall normalerweise 30 Tage Aufzeichnung erlauben, sind dann nur noch 15 Tage möglich. Konfiguration Ereignisdatenbank Das Gerät unterstützt eine Datenbank, in der Ereignisse auf dem Gerät gespeichert werden. Diese Funktion ermöglicht dem Benutzer, die Größe dieser Datenbank zu konfigurieren. Dedicated Micros ©2006... -
Seite 36: Datum Der Letzten Rücksetzung
Diese ausschließlich lesbare Einstellung zeigt die vorhandene Anzahl der Einträge in der Ereignisdatenbank an. Maximale Anzahl an Datenbankeinträgen Dies bestimmt die maximale Anzahl an Einträgen in der Ereignisdatenbank. Eine Veränderung bewirkt die Rücksetzung der Datenbank und das Löschen aller vorher gespeicherten Ereignisse. Dedicated Micros ©2006... -
Seite 37: Kamera Einrichten
Taste oben, um ihn zu erhöhen Videoeingang Kamera Diese Option wird nur angezeigt, wenn die Kamera ausgefallen oder offline ist. Wählen Sie ‘Trennen’ solange die Kamera ausgeschaltet ist, um die Kamerafehlermeldung und das Auslösen des Alarms zu verhindern. Tipp: In dieses Menü gelangen Sie direkt, wenn Sie die Kamera-Taste gedrückt halten. Dedicated Micros ©2006... -
Seite 38: Einrichtung Aktivitätskamera
Ein 16 x 16 Raster wird verwendet, um Bereiche abzudecken, in denen Aktivitätserfassung aktiviert ist. Wählen Sie “Setup” und folgen Sie den Befehlen auf dem Bildschirm, um das Aktivitätenraster einzurichten. Hinweis: Wenn eine NTSC-Videoquelle an das Gerät angeschlossen ist, wird das Aktivitätsgitter auf 16 x 14 eingestellt. Dedicated Micros ©2006... - Seite 39 Bearbeitung zu beginnen, Drücken Sie die Taste MENÜ/MODUS erneut, um das Raster zu verlassen Aktivitätentest Verwenden Sie diese Option, um die für jede Kamera eingestellte Empfindlichkeit und Aktivitätsraster zu testen und abzustimmen. Wenn an einer Kamera Aktivität festgestellt wird, erscheint ein gelber Punkt. Drücken Sie die MODE/MENÜ-Taste, um den Testmodus zu verlassen. Dedicated Micros ©2006...
-
Seite 40: Bedienung Des Eco
Im Live Modus auf dem Hauptmonitor Ereignis drücken, um das Ereignis-Logbuch anzuzeigen • Mit Hilfe der Tasten den gewünschten Vorgang auswählen, der daraufhin in einem separaten Vorschau-Fenster angezeigt wird. • drücken, um die Anzeige auf Vollbild zu vergrößern. • Zum Verlassen der Log-Anzeige MODE drücken. Dedicated Micros ©2006... - Seite 41 Drücken Sie die Taste QUAD, um in die Vierfach-Bildanzeige (Quad Split) umzuschalten. Halten Sie die Taste QUAD gedrückt und wählen Sie mit ein Segment aus, welches durch Drücken der Taste der entsprechenden Kamera ausgefüllt wird. Zum Verlassen die MENÜ-Taste drücken. Dedicated Micros ©2006...
-
Seite 42: Herunterladen Der Wiedergabesoftware Vom Gerät
Windows 2000, Windows XP. • Internet Explorer 6 oder Netscape Navigator 7.1. Obwohl das System auch auf Computern mit einer geringeren Spezifikation läuft, empfehlen wir die obige Konfiguration, um hochwertige Videoqualität und Aktualisierungsraten zu gewährleisten. Bei Prozessoren mit geringerer Spezifikation wird die Gesamtleistung des Computers beeinträchtigt. Herunterladen der Wiedergabesoftware vom Gerät So schließen Sie das Gerät zum Herunterladen der Wiedergabesoftware an: Öffnen Sie den Webbrowser von Ihrem PC aus. Dedicated Micros ©2006... -
Seite 43: Netzwerk-Wiedergabe Unter Verwendung Eines Webbrowsers
Festplatte aufgezeichnet. Die Kapazität der internen Festplatte bestimmt die Anzahl der Bilder und den Zeitraum, der aufgenommen werden kann. So kann z. B. mit einer 160-GB- Festplatte 16 Tage lang und mit einer 300-GB-Festplatte einen Monat lang aufgezeichnet werden. Dedicated Micros ©2006... - Seite 44 Es ist möglich, die Suche durch das Vorwählen einer bestimmten Funktion (Alarm, Aktivität oder System) innerhalb einer Zeit und eines Datums und auf einer spezifischen Kamera einzugrenzen. Um zum Ereignis-Logbuch zu gelangen, drücken Sie nochmals die EVENT Taste. Damit gelangen Sie ins Ereignis-Suchfilter Menü. Zur Ereignissuche: Um zum Ereignis-Logbuch zu gelangen, drücken Sie nochmals die EVENT Taste. Damit gelangen Sie ins Ereignis-Suchfilter Menü. Dedicated Micros ©2006...
-
Seite 45: Aktuelle Zeit
Zeit und Datum an. Wenn die Menüseite zur Ereignissuche komplett ausgefüllt ist, drücken Sie bitte die Rücklauf Taste, um den Filter zu aktivieren. Sie sehen dann folgende Anzeige: Warten Sie bitte Lese Platte EVENT drücken z. abbrechen Dedicated Micros ©2006... -
Seite 46: Wiedergabe Eines Ereignisses Im Vollbildmodus
Um Bilder auf einen externen CD-Brenner zu kopieren (sofern angeschlossen): CD ROM oder vorformatierten CD-RW Rohling in den CD-Brenner einlegen. COPY drücken. Mit Hilfe der Tasten zum letzten Bild gehen, das kopiert werden soll, oder die GOTO- Taste verwenden. Dedicated Micros ©2006... - Seite 47 , um die Aufnahmen bis zur Startposition der zu kopierenden Aufnahmen zurücklaufen zu lassen (Durchsuchen) . Drücken Sie “PLAY” und sofort die “COPY” Taste, dann erscheint eine Meldung, dass die Bilder kopiert werden. Drücken Sie die Taste Kopieren, um den Kopiervorgang abzubrechen. Dedicated Micros ©2006...
- Seite 48 Verwenden Sie die “Aufwärts/Abwärts” Tasten, um das zu kopierende Ereignis zu markieren. Drücken Sie die COPY Taste; eine Bestätigung, dass das Ereignis kopiert wurde, wird angezeigt. Bestätigen Sie, dass die Dateien zur Archivliste hinzugefügt wurden, in dem Sie das Menü aufrufen. Dedicated Micros ©2006...
- Seite 49 Dedicated Micros ©2006...
- Seite 50 Schreibschutz für Nach-Alarm-Aufnahmen ......34 Ereignisse aktiv ...............26 Schreibschutz für Vor-Alarm-Aufnahmen ........34 Ereignistyp ................45 SCHRITT 1. Anschluss der Kameras ........12 Erfassung ................38 SCHRITT 2. Anschluss der Monitore ........12 Ethernet Netzwerke ..............14 SCHRITT 3. Anschluss der externen Geräte ......12 Farbregulierung ...............37 Dedicated Micros ©2006...
- Seite 51 Wiedergegebene Aufnahmen kopieren ........47 Wochenende ................24 Zeit ..................20 Zeit, Datum & Sprache ............20 Zeitgesteuertes Löschen ............34 Zeitsteuerung ................23 Zeitzone ...................21 Zum Einstellen oder Ändern des Menü-Zugriffspasswortes: ...28 Zum Entfernen einer CDR: ............44 Zur Ereignissuche: ..............44 Zusätzliche Tasten ..............11 Dedicated Micros ©2006...
- Seite 52 Neckarstrasse 15, 23456 Hawthorne Blvd. 41836 Hückelhoven, Germany Suite 100, Torrance, CA 90505, USA Dedicated Micros France Dedicated Micros, Australia PTY. 9-13 rue du Moulinet 5/3 Packard Avenue, Castle Hill, 75013 Paris, France NSW 2154, Australia Dedicated Micros Slovenia Dedicated Micros, Asia PTY...
