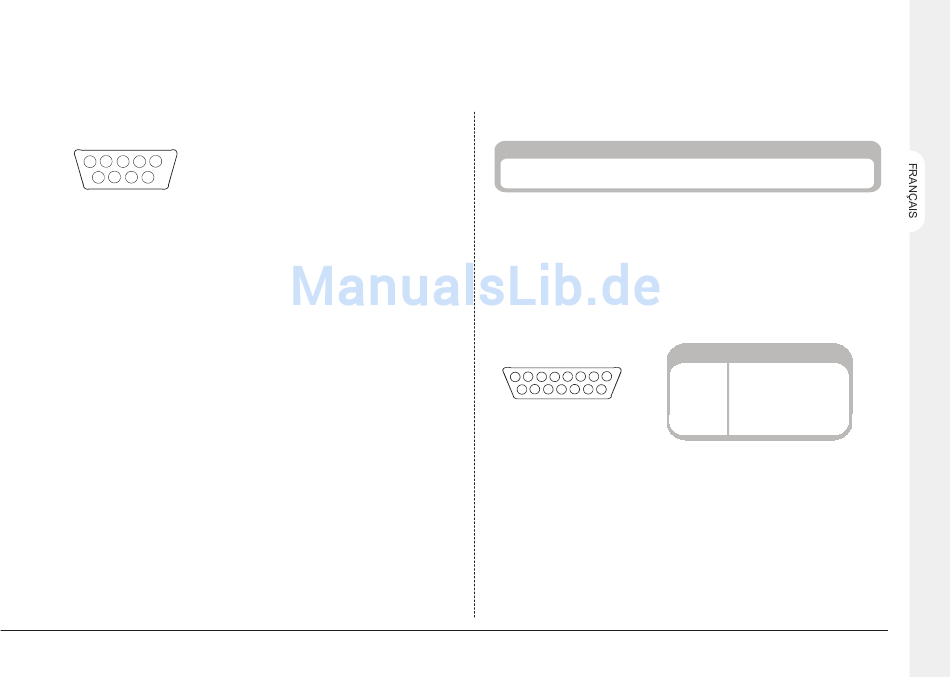

Le port série 2 (télémétrie) du D4 est équipé d'un connecteur 9 broches de
type D. L'affectation des broches de ce dernier est la suivante:
Br. 1 - RS485 Data A
1
5
Br. 2 - RS232 RXD
Br. 3 - RS232 TXD
Br. 4 - RS422 Data B
6
9
Br. 5 - Masse
Remarque : les paires RS485 sont constituées des broches 1 et 9 et les
paires RS422 des broches 4 et 6.
Note importante sur la compatibilité électromagnétique (CEM) : Pour tout
raccordement au(x) port(s) série de cet équipement, n'utilisez que des câbles
blindés.
Connexion de dispositifs de stockage
Les images sont enregistrées directement sur le disque dur interne, permettant
à l'opérateur d'effectuer une lecture ou une recherche instantanée. La capacité
du disque détermine la quantité d'images enregistrables et, par conséquent, la
durée d'enregistrement possible. Par exemple, un D4 équipé d'un disque dur
de 40 Go peut enregistrer pendant 8 jours au mode "Time-lapse" 24 heures.
De même, un D4 pourvu d'un disque dur de 160 Go peut enregistrer pendant
un mois à ce même mode.
Le disque dur interne constitue un dispositif de stockage temporaire puisque
les images enregistrées sont, après une certaine période, remplacées par de
nouvelles. Si certaines images nécessitent d'être conservées plus longtemps, il
faut avoir recours à un dispositif de stockage externe. Celui-ci doit être
connecté au port SCSI-2 haute densité avec connecteur 50 broches situé à
l'arrière du D4.
Pour un stockage de longue durée, les images doivent être copiées sur des
CDR. Les CD représentent en effet un support idéal pour l'enregistrement de
petites quantités d'images telles que des événements, des clips vidéo ou des
incidents. Les images ainsi copiées sur CD peuvent alors être lues à partir de
n'importe quel ordinateur équipé d'un lecteur de CD et sur lequel le logiciel de
visualisation DM a été installé.
Le tableau ci-dessous présente les durées d'enregistrements sur CD aux
vitesses d'enregistrements types (pour une qualité d'image moyenne) :
Br. 6 - RS422 Data A
Br. 7 - RS232 RTS
Br. 8 - RS232 CTS
CDR-640MB
Br. 9 - RS485 Data B
Remarque : Ces durées correspondent à une situation dans laquelle les
images de toutes les caméras sont copiées sur le même CD.
Connexion d'alarmes et de relais
Les contacts secs d'alarmes peuvent être raccordés directement sur les
entrées d'alarme se trouvant sur le panneau arrière du D4. Cinq entrées
d'alarme sont disponibles (une pour chaque caméra plus une pour les alarmes
générales).
Les broches de raccordement se présentent comme suit :
8
15
Remarque : La polarité des alarmes (normalement ouverte ou normalement
fermée) peut être paramétrée via le menu "Paramétrage caméra".
L'entrée "Alarme globale" permet d'activer ou de désactiver la fonction
"Programmation horaire". Le déclenchement d'une alarme peut provoquer
l'exécution des actions suivantes :
1IPS
2IPS
3IPS
6IPS
1h36m
9h46m
4h49m
3h12m
Broche
Connexion
1
9
Alarme globale
10
Alarme 1
11
Alarme 2
9
12
Alarme 3
13
Alarme 4
14
MASSE
12IPS
25IPS
48m
23m
9
