Installation rapide
Le D4 peut être installé en 4 étapes. Etant donné qu'il s'agit d'un équipement
"plug and play", il est prêt à fonctionner dès que le raccordement est terminé :
les caméras sont détectées et leurs images peuvent être enregistrées
automatiquement.
SERIAL 1
POWER
485 BUS
NET
SCSI
SCSI
Remarque : le D4 CD présente les mêmes connexions que celles indiquées
ci-dessus. En revanche, la hauteur de l'unité a augmenté afin d'accueillir le
CDR intégré.

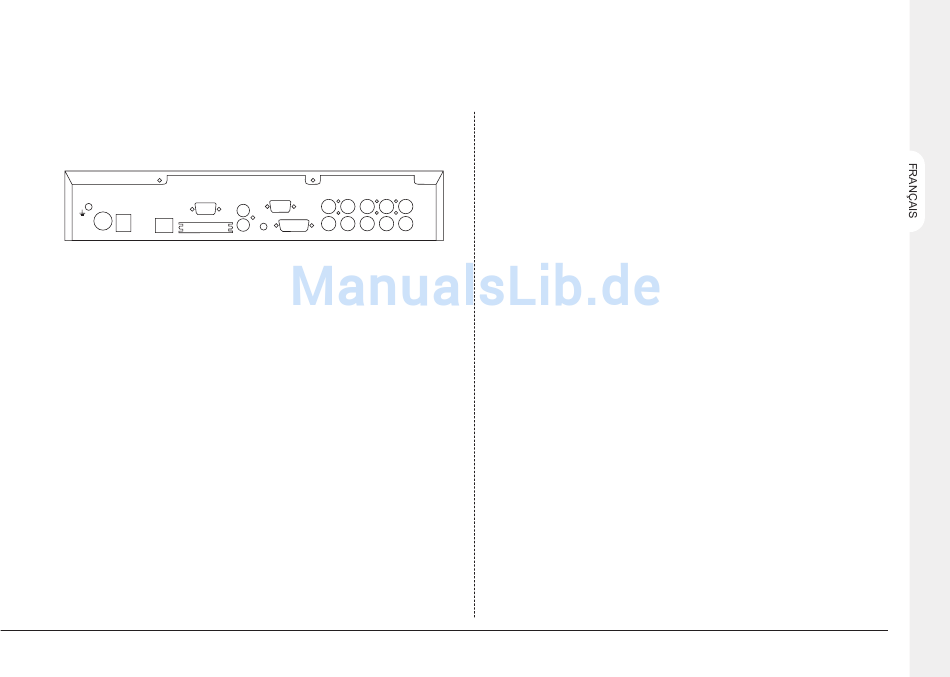

Connexions à l'arrière du D4
Vidéo
VID1 à VID4 – Raccordement des caméras par connecteurs BNC composite
75 Ohm / 1 V crête à crête.
MON A – Raccordement du moniteur principal par connecteur BNC composite
75 Ohm / 1 V crête à crête.
MON B – Raccordement du moniteur secondaire par connecteur BNC
composite 75 Ohm / 1 V crête à crête.
Audio
MIC – Raccordement par jack mono 3,5 mm / sensibilité -50 dBV ou plus.
LINE IN – Prise RCA (phono), 47 KOhm / 1 V crête à crête.
LINE OUT – Prise RCA (phono), 1 V crête à crête.
OUT
A
SERIAL 2
IN
B
MIC
ALARM/RELAY
MON
VID 1
VID 2
VID 3
VID 4
Données
SCSI – Connecteur 50 broches SCSI-2 haute densité.
NET – Connecteur RJ-45 pour liaison Ethernet 10-baseT.
485 BUS – 2 ports MMJ pour accessoires BUS 485-DM.
SERIAL 1 – Connecteur 9 broches (mâle) de type D - Port série RS - 232
(liaison par modem utilisant le protocole PPP).
SERIAL 2 – Connecteur 9 broches (mâle) de type D - Port série RS-232/RS-
485 télémétrie).
Alarmes et Relais
ALARM/RELAY – Alarmes directes programmables sur connecteur 15 broches
(femelle) de type D, NO/NF.
ETAPE 1. Connexion des caméras
Raccordez les caméras sur les entrées vidéo repérées VID1 à VID4. Utilisez la
rangée inférieure de connecteurs pour établir une liaison en boucle vers
d'autres équipements.
Remarque : Veillez à supprimer la terminaison lors d'un raccordement en
cascade.
ETAPE 2. Connexion des moniteurs
Raccordez la sortie vidéo repérée MON A sur le moniteur principal (pour la
lecture numérique et la visualisation multi-écrans).
Raccordez la sortie vidéo repérée MON B sur le moniteur d'observation
optionnel (visualisation d'images analogiques en mode plein écran).
ETAPE 3. Raccordement de dispositifs externes
S'il est nécessaire de connecter des dispositifs externes au D4, reportez-vous
au paragraphe "Raccordement de dispositifs externes" se trouvant à la page
suivante avant de passer à l'étape 4.
7
