Bij analoge opnames hangt de beeldkwaliteit af van het soort videorecorder dat
wordt gebruikt: VHS of S-VHS. Bij de D4 kan de beeldkwaliteit worden
aangepast door de beeldgrootte te veranderen. Bijvoorbeeld: VHS-kwaliteit is
14 KB, S-VHS is 18 KB en groter dan S-VHS is 25 KB*.
Met een grotere beeldgrootte zal de harde schijf sneller gevuld raken dan bij
een kleinere beeldgrootte, omdat meer schijfruimte nodig is. Om dezelfde
opnameduur te halen bij een grotere beeldgrootte moet de opnamesnelheid
(PPS) worden verminderd.
*Gelieve te noteren dat voor alle digitale opnames de beeld kwaliteit kan variëren naargelang de
beeld detaillering, S-VHS kwaliteit kan soms 18KB zijn, maar soms ook 30 KB of meer om
dezelfde kwaliteit te bekomen wanneer er meer objecten in het beeld waarneembaar zijn.
Opnamesnelheid
De opnamesnelheid is het aantal beelden dat op de schijf wordt opgeslagen
voor elke seconde, m.a.w. het aantal beelden per seconde (PPS). Dit cijfer
geldt voor het hele systeem; of er nu 1 of 4 camera's worden opgenomen, de
opnamesnelheid blijft dezelfde. De bijwerksnelheid per camera kan worden
berekend met behulp van de opnamesnelheid:
Uijwerksnelheid = Aantal camera's
Opnamesnelheid
Een tabel van gebruikelijke opname snelheden kan men vinden in Annex1.
Opnameduur berekenen
De D4 berekent automatisch de opnameduur wanneer de opnamesnelheid en
beeldkwaliteit worden ingevoerd. Als alternatief kan ook de interactieve
rekenmachine voor de opnameduur worden gedownload van onze website:
www.dedicatedmicros.com

Snelle installatie

De D4 kan worden geïnstalleerd in amper 4 stappen. Dankzij de plug-and-play
mogelijkheid kan men al na enkele minuten beginnen opnemen.
SERIAL 1
POWER 485 BUS NET SCSI SCSI
Opmerking: De D4 CD beschikt over dezelfde aansluitingen als hieronder
afgebeeld, het toestel is evenwel hoger om plaats te verschaffen aan de
interne CDR.

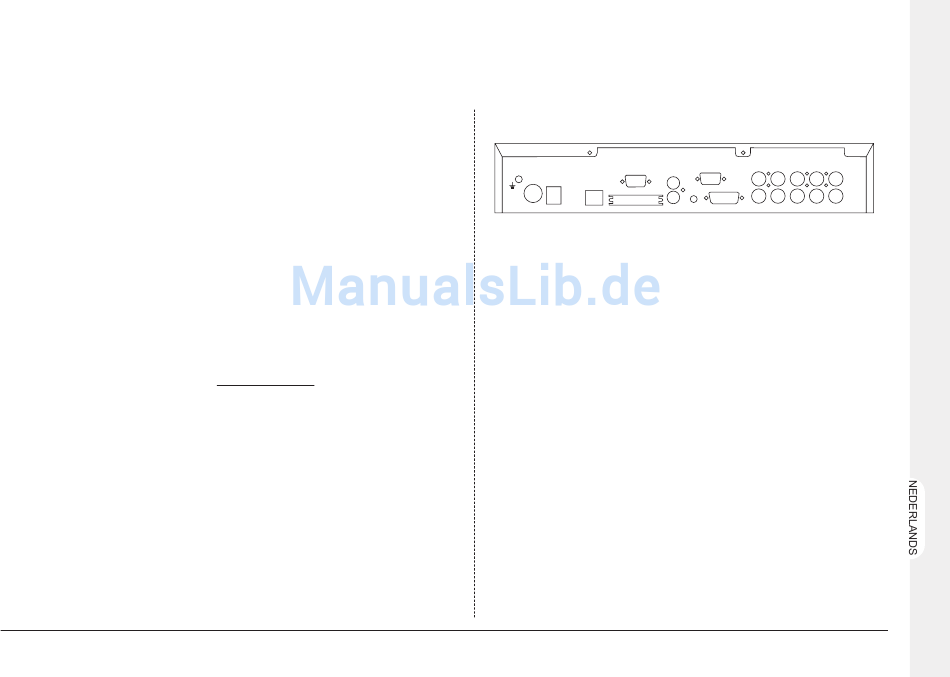

Aansluitingen op de achterkant van de D4
Video
VID1 tot VID4 – 75 Ohm BNC composiet camera-aansluitingen (1Vptp).
MON A – Hoofdmonitor, 75 Ohm BNC composiet monitoraansluiting (1Vptp).
MON B – Spotmonitor, 75 Ohm BNC composiet monitoraansluiting (1Vptp).
Audio
MIC – 3.5mm mono contactbus, -50dBV gevoeligheid of beter.
LINE IN – RCA (phono) contrastekker, 47 KOhm 1 Vptp.
LINE OUT – RCA (phono) contrastekker, 1 Vptp.
Data
SCSI – 50-pin hoge densiteit SCSI-2 aansluiting.
NET – RJ-45 10-baseT Ethernet aansluiting.
485 BUS – 2 x MMJ poorten voor DM 485-BUS accessoires.
SERIAL 1 – 9-pin (mannelijk) D-Type RS-232 seriële poort (PPP Modem).
SERIAL 2 – 9-pin (mannelijk) D-Type RS-232/RS-485 seriële poort
(Telemetrie).
Alarmen en relais
ALARM/RELAIS – 15-pin (vrouwelijk) D-type programmeerbare rechtstreekse
alarmen, NO/NC.
OUT
A
SERIAL 2
IN
B
MIC ALARM/RELAY MON VID 1 VID 2 VID 3 VID 4
