Conexión Dispositivos Externos
D4 utiliza una red de 485-bus para interconectar los productos y accesorios de
Dedicated Micros. Los dispositivos de almacenamiento se pueden conectar al
puerto SCSI. Entre los dispositivos que pueden conectarse al D4 se
encuentran:
• Cámaras de telemetría
• Dispositivos de almacenamiento
• Alarmas y relés
• Teclado externo de control de velocidad variable
• Dispositivos de sonido
• Redes Ethernet
• Dispositivos de comunicación
Si no necesita ninguno de los dispositivos mencionados conectados en el D4,
vaya a 'Configurar del D4' - Página 12.
Conexión a las cámaras de telemetría
D4 soporta telemetría en serie, la banda de telemetría se debe establecer en
el menú 'Opciones del sistema'.
Telemetría en serie
En la actualidad D4 soporta domos que utilizan telemetría en serie.
Para la telemetría en serie se requiere que la conexión que va desde el puerto
serie de D4 hasta el domo sea de par trenzado. La telemetría en serie puede
configurarse en estrella (desde el puerto serie de D4 a cada receptor) o en
triángulo (cada receptor conectado en serie, o en combinación de dos), o una
mezcla de ambas. Cada receptor se identifica mediante su número de cámara
(consulte la documentación del receptor para saber más).
El control de la telemetría se efectúa mediante un teclado externo que se
conecta al D4 (DM/KBS3).
Conexión de puerto en serie

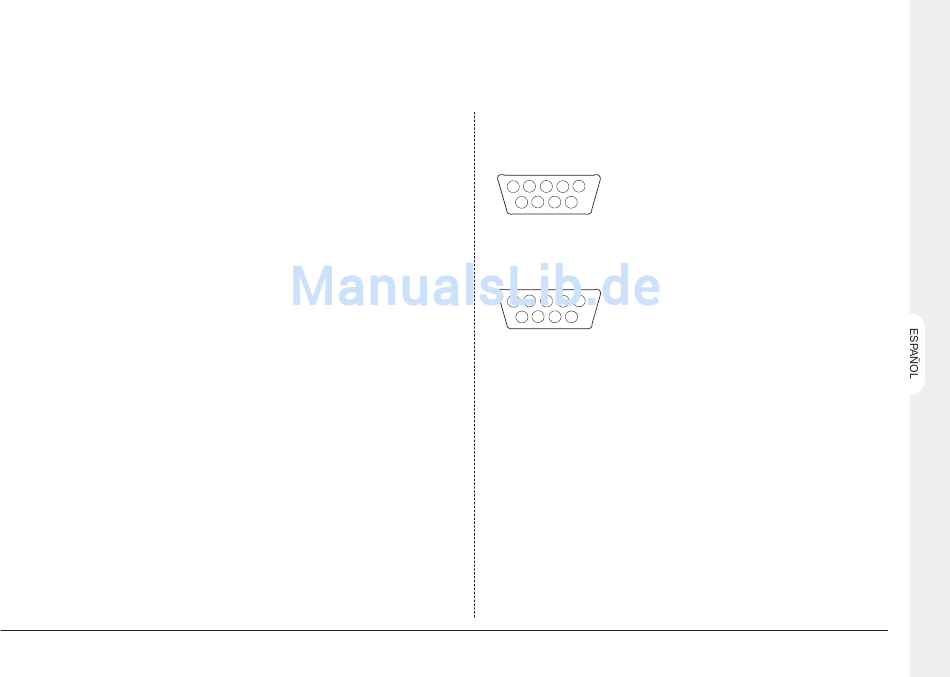

El puerto en serie 1 (PPP) de D4 es un conector de 9 vías tipo D con las
siguientes patillas de salida:
Pin 1 - RS232 DCD
1 5
Pin 2 - RS232 RXD
Pin 3 - RS232 TXD
Pin 4 - RS232 DTR
6 9
Pin 5 - Masa
El puerto en serie 2 (telemetría) de D4 es un conector de 9 vías tipo D con las
siguientes patillas de salida:
Pin 1 - RS485 Datos A
1 5
Pin 2 - RS232 RXD
Pin 3 - RS232 TXD
Pin 4 - RS422 Datos B
Pin 5 - Masa
6 9
Nota: El par RS485 son las patillas 1 y 9; el par RS422 son la 4 y la 6.
Aviso importante concerniente al cumplimiento EMC: Utilice sólo cables
apantallados para conectar el o los puertos series de este equipo.
Conexión dispositivos de almacenamiento
Las imágenes son grabadas en el disco duro interno para que el usuario tenga
acceso a una reproducción y búsqueda instantánea. La capacidad del disco
interno depende del tiempo y número de imágenes que pueden grabarse. Por
ejemplo, un D4 puede grabar con un disco de duro de 40 GB 8 días en un
modo time-lapse de 24 horas pero un D4 de 160 GB puede grabar un mes.
El disco duro interno ofrece un almacenamiento provisional, ya que las
imágenes se van grabando unas encimas de las otras constantemente
después de cierto período de tiempo. Si las imágenes se necesitan guardar
durante más tiempo, es necesario el uso de un dispositivo de almacenamiento
externo. El puerto SCSI-2 de 50 pines de alta densidad situado en la parte
posterior del D4 se utiliza para conectar dispositivos de almacenamiento
externo.
Pin 6 - RS232 DSR
Pin 7 - RS232 RTS
Pin 8 - RS232 CTS
Pin 9 - RS232 RI
Pin 6 - RS422 Datos A
Pin 7 - RS232 RTS
Pin 8 - RS232 CTS
Pin 9 - RS485 Datos B
7
