TESTEN
7
TESTEN VON RELAIS UND STROMAUSGANG
Während der Inbetriebnahme und jährlichen Wartung ist es ratsam zu prüfen, ob die Relais
und der 4-20 mA-Stromausgang funktionieren und richtig eingestellt sind. Die folgenden
Testverfahren erlauben dem Anwender, diese Funktionstests durchzuführen.
7.1
Relais-Test
Die Relaisausgänge können mit dem folgenden Verfahren getestet werden:
1.

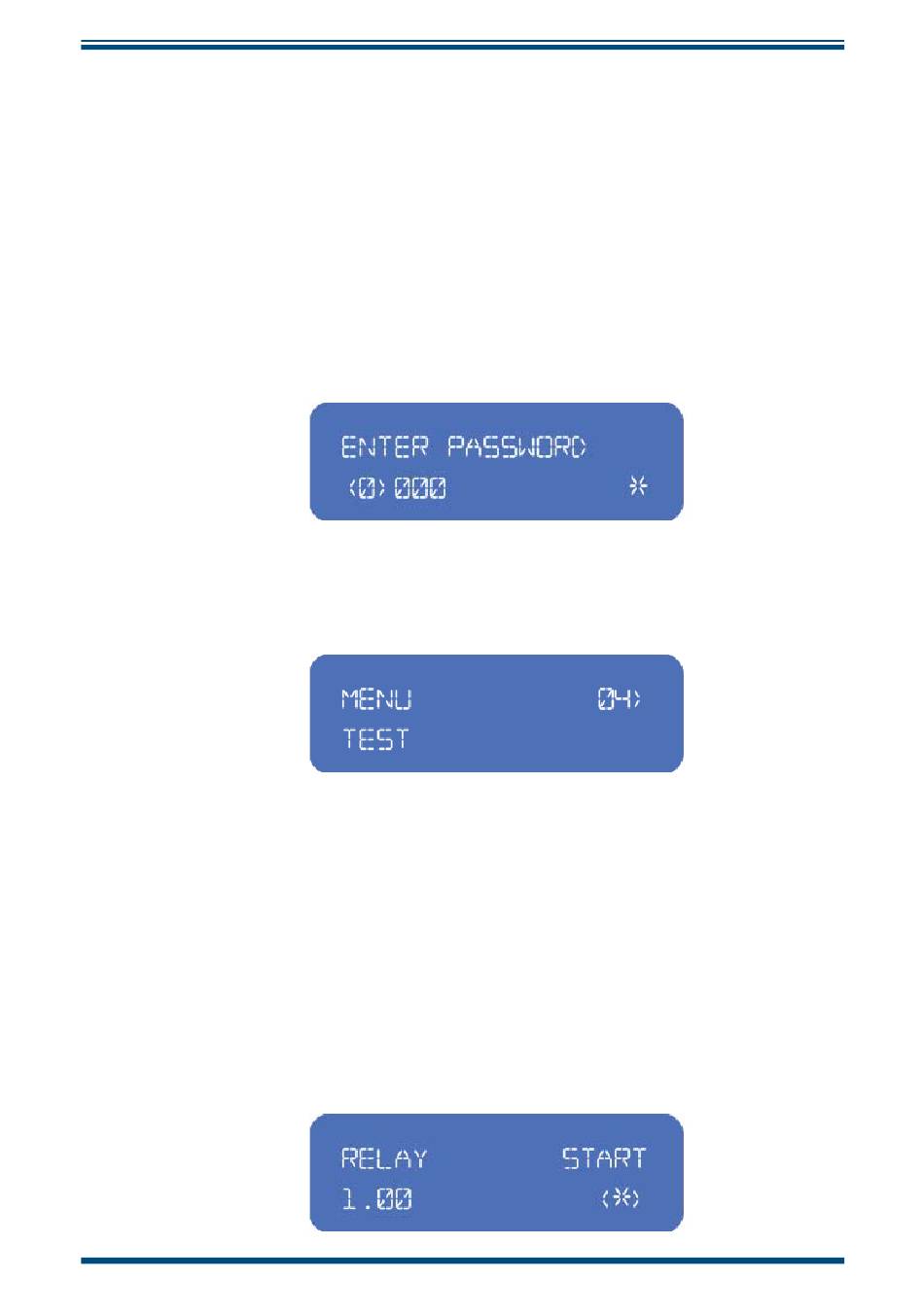

Drücken Sie <ENTER>: das Fenster „ENTER PASSWORD" wird angezeigt.
2.
Geben Sie Ihr Sicherheitspasswort ein: siehe Kapitel 4.5 „Sicherheitspasswort".
Menü CALIBRATE ist die erste Menüoption, die angezeigt wird.
3.
Drücken Sie die Taste <RIGHT> viermal, bis das Menü HOME TEST angezeigt wird.
4.
Drücken Sie <ENTER>, um das Menü TEST zu öffnen. Von hier können Sie auf die
Testoptionen für „Relay" und „Current" zugreifen.
5.
Stellen Sie die Relais-Testwerte ein, um zu prüfen, ob das benutzerdefinierte Relais (R1)
korrekt an- und ausschaltet:
a.
Drücken Sie <ENTER>, um den Modus zum Ändern der Relais zu aktivieren.
b.
Geben Sie den START-Wert ein. Drücken Sie dann <RIGHT>, bis das
Sternchen (*) aktiviert ist.
HINWEIS:
Eingabewert 0,00 oder 1,00 zum Anschalten des Relais.
c.
Drücken Sie <ENTER>, um den Relaistest zu starten.
26
Bedienungsanleitung XZR250
97528
Ausgabe 4, Januar 2019
