Bedienungsanleitung XZR250
*Messkammertemperatur und -druck werden auf der Hauptübersicht angezeigt, können
aber zusätzlich auch über MODBUS ausgegeben werden. Optional kann der zweite mA-
Ausgang ab Werk zur Ausgabe einer der Werte programmiert werden.
**Vorübergehende Abweichungen bis zu 750 °C für 30 Minuten führen nicht zu einer
Beschädigung des Sensors.
Maße
Abmessungen in mm solange nicht anders angegeben; Toleranz ±1 mm.
Flansch-Abmessungen
Abmessungen in mm solange nicht anders angegeben.
Flanschprofil laut ANSI-Klasse
150 lb.
Nennweite
Außendurchmesser
PCD
Flanschdicke 0,75" (19,05)
Anzahl der Löcher
Durchmesser des Bohrlochs
0,750" (19,05)
HINWEIS:
Der Flansch ist KEIN druckhaltendes Bauteil.
Michell Instruments

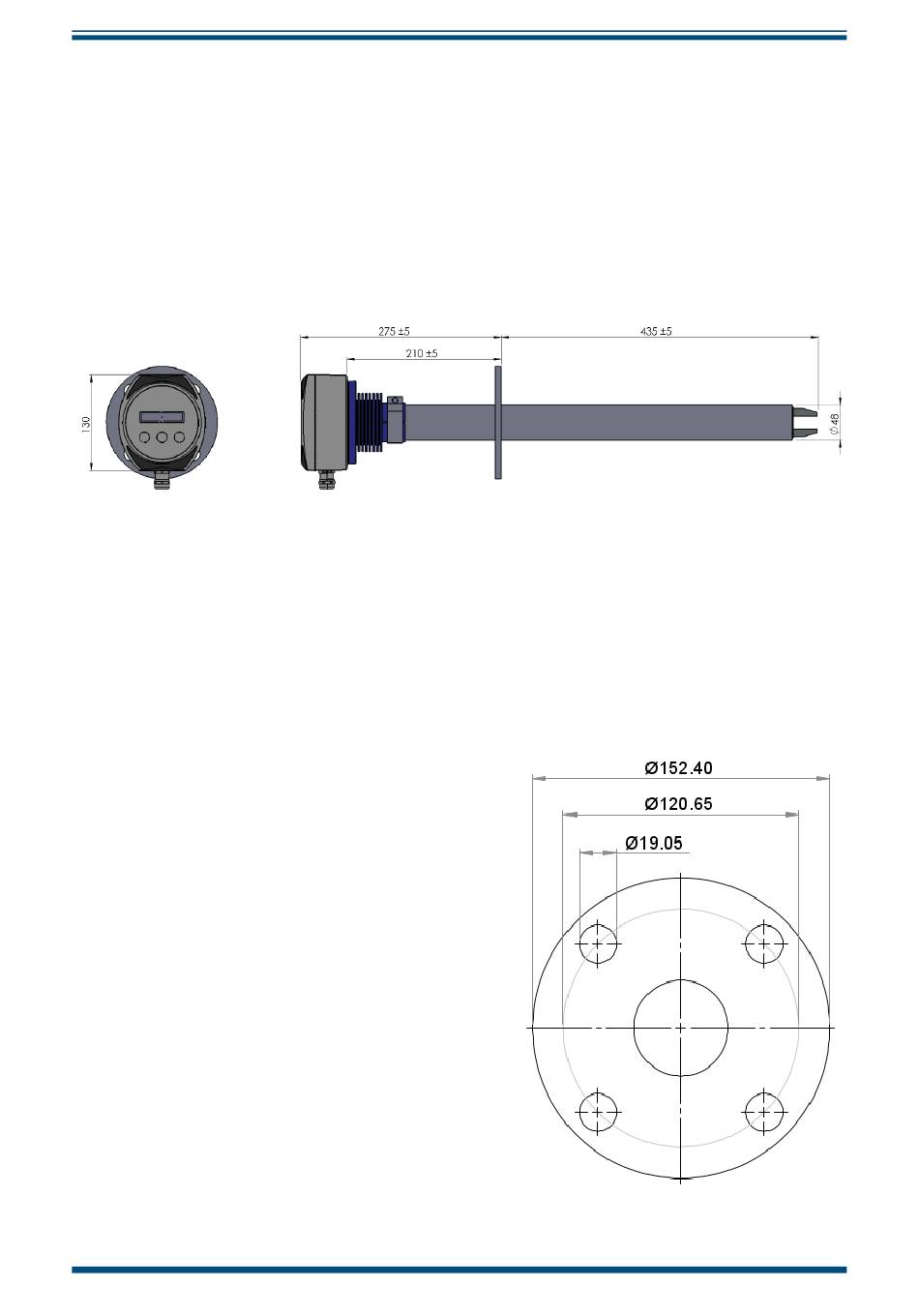

Abbildung 15 Äußere Abmessungen
2"
6,000" (152,40)
4,750" (120,65)
4
Abbildung 16 2" ANSI Class 150 lb. Flansch
ANHANG A
37
