Bedienungsanleitung XZR250
1.
Achten Sie darauf, dass das Gehäuse korrekt verdrahtet ist (siehe Kapitel 2.2
„Elektrische Anschlüsse").
2.
Halten Sie den Sensorkopf so, dass das Display nach unten zeigt.
3.
Befestigen Sie den Sensor im Sensorkopf und drücken Sie sanft, um das Modul zu
befestigen (siehe Abb. 9). Der Stecker verfügt als Hilfe für die Ausrichtung über einen
Keil.
4.
Halten Sie den Sensorkopf so, dass der Sensor nach oben zeigt, bis Sie den Sensor
befestigen, um zu vermeiden, dass der Sensor während der Installation herunterfällt.
5.
Schieben Sie den Kopf vorsichtig auf den Sensor mit der Klemme, die sich an der
Schulter des Sensorkopfes befindet (siehe Abb. 10). Achten Sie darauf, dass der
Sensor vollständig eingeführt ist.
6.
Achten Sie darauf, dass das Display die richtige Orientierung hat. Ziehen Sie die
Klemme mit einem Drehmoment von 5 Nm an.
Michell Instruments

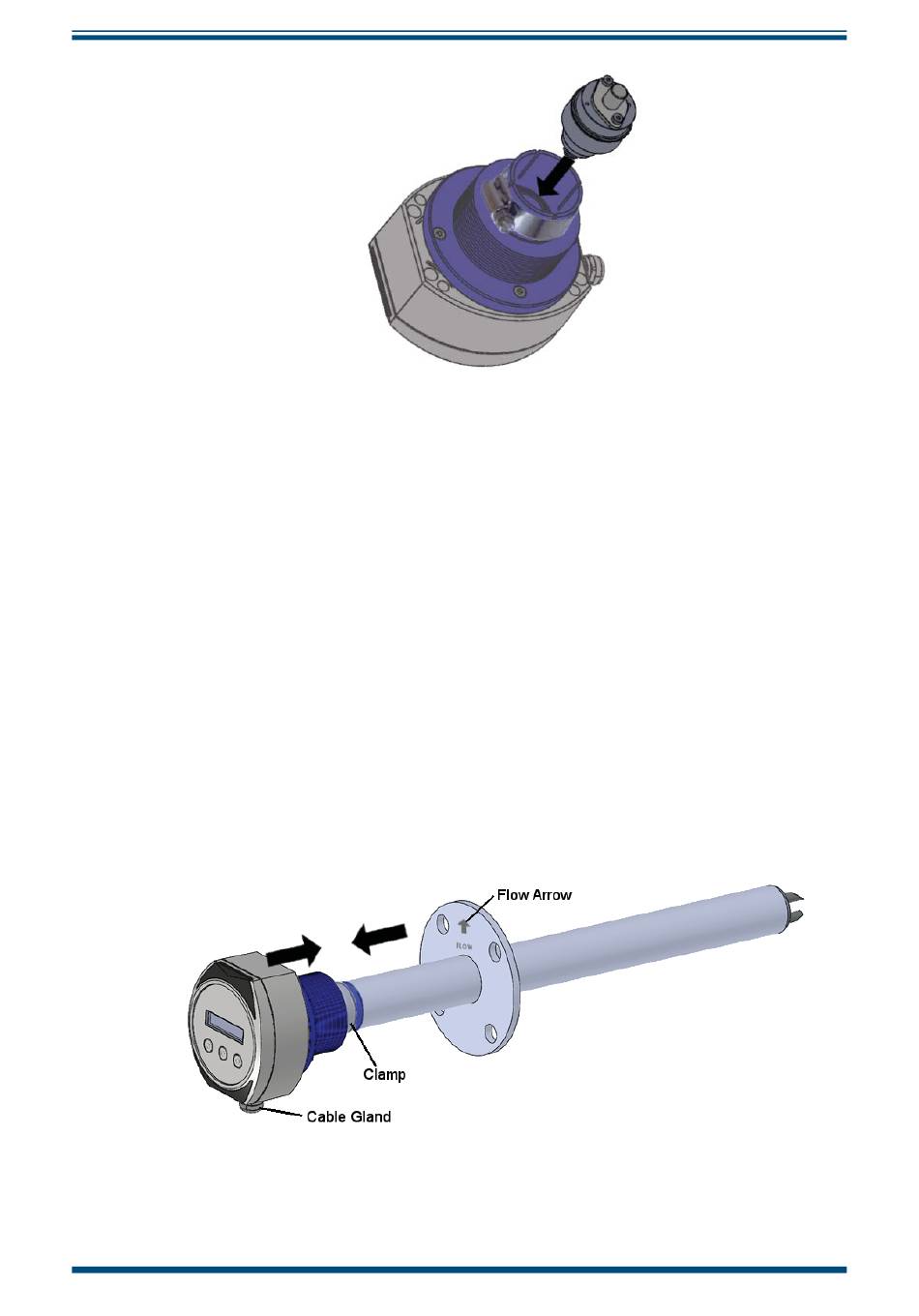

Abbildung 9
Sensor einstechen
Abbildung 10 Sensorkopf an Sensorkörper befestigen
INSTALLATION
9
