INSTALLATION
!
5.
Ziehen Sie die Kabelverschraubung mit einem 20-mm-Schraubenschlüssel fest, um
das Kabel zu befestigen.
HINWEIS:
Ziehen Sie die Drähte oder die Kabelverschraubung nicht zu sehr fest.
6.
Befestigen Sie das Flachkabel wieder an der vorderen Abdeckung (1).
7.
Bringen Sie die vordere Abdeckung (1) wieder am Gehäuse an und befestigen Sie sie
mit den vier Schrauben.
8.
Schrauben Sie die zwei Schrauben für die Abdeckung (2) wieder ein.
!
4

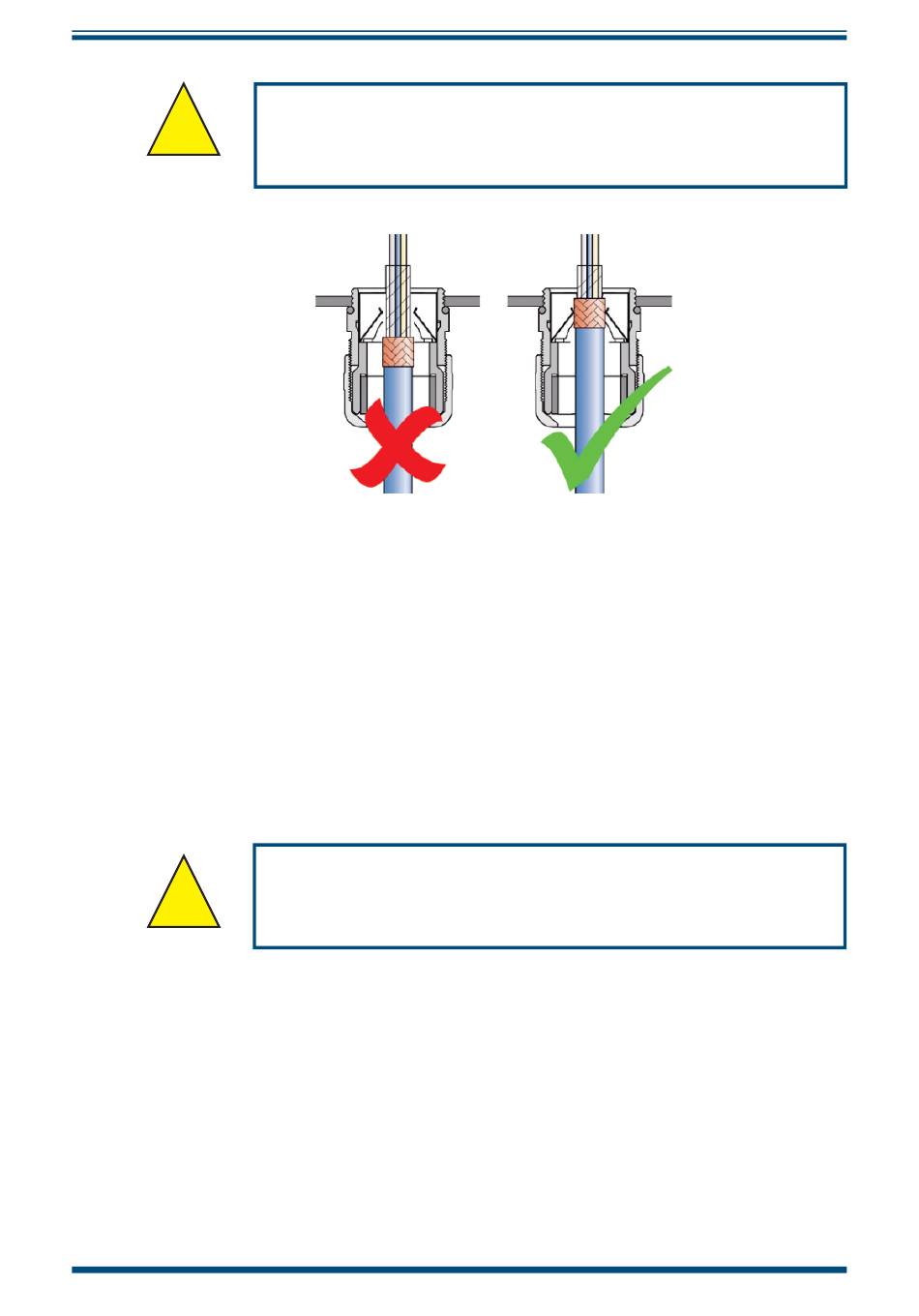

VORSICHT: Achten Sie darauf, dass die Abschirmung intakt
und korrekt positioniert ist, um sicherzustellen, dass das Gerät
korrekt geerdet ist (wie unten gezeigt).
Abbildung 3
VORSICHT: Ziehen Sie NICHT mit Gewalt am Modul, da
ansonsten die Klemmen oder andere Komponenten im Gehäuse
Bedienungsanleitung XZR250
Kabelabschirmung
beschädigt werden.
97528
Ausgabe 4, Januar 2019
