Minihebel Vierfach - Still RX50-10 Originalbetriebsanleitung

3

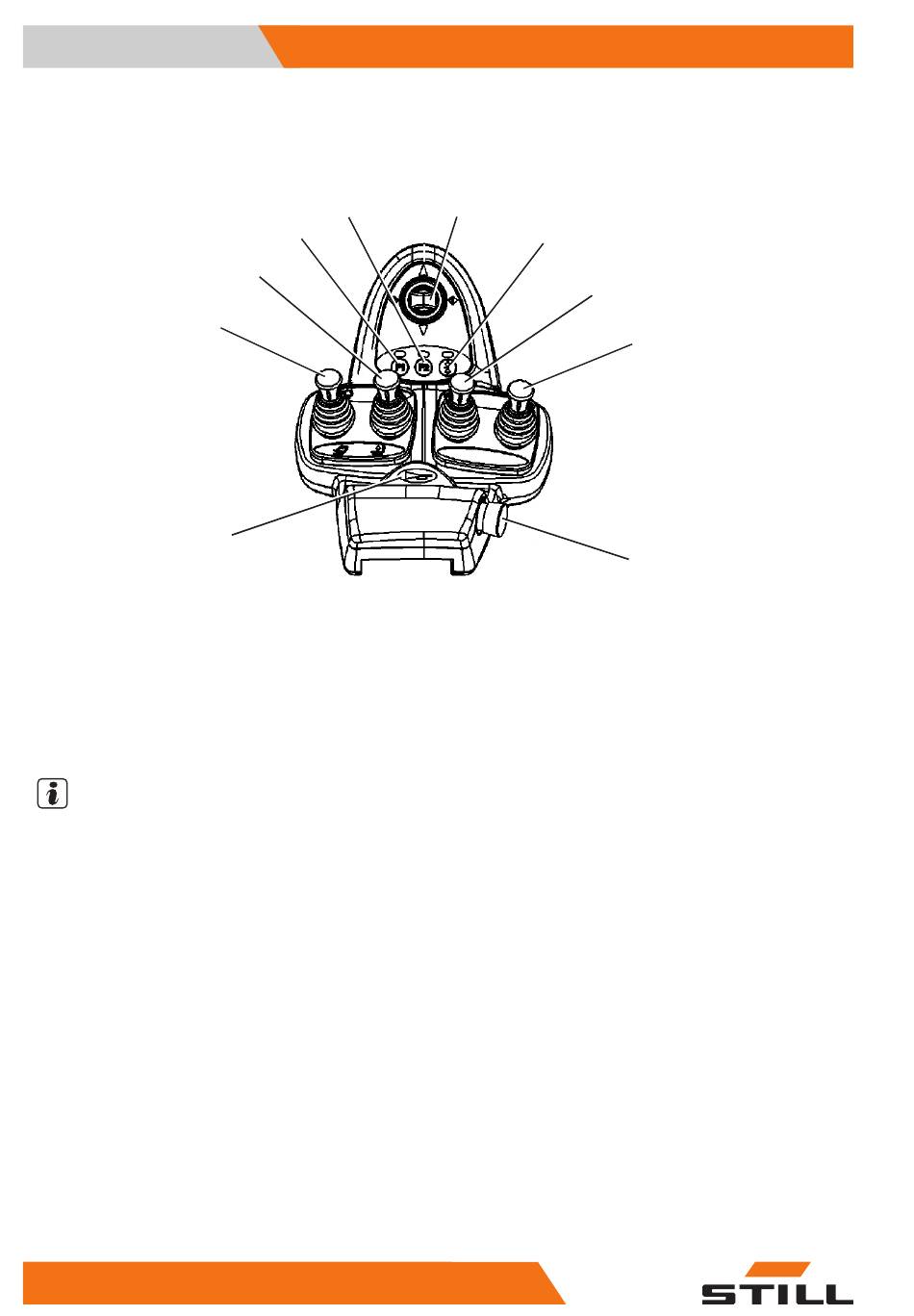

Bedien- und Anzeigeelemente

Minihebel Vierfach

1
10
1 Bedienhebel „Heben-Senken"
2 Bedienhebel „Neigen"
3 Funktionstaster F1
4 Funktionstaster F2
5 Kreuzhebel „Fahrtrichtung/Blinker"
HINWEIS
Mit den Funktionstastern (3) und (4) lassen
sich je nach Ausstattung verschiedene elektri-
sche Anbauteile steuern. Änderungen können
nur durch den autorisierten Service vorge-
nommen werden.
64
4
3
2
55048011500 DE - 02/2018
5
6
7
5060_003-088
6 Funktionstaster „5. Funktion"
7 Bedienhebel „Zusatzhydraulik 1"
8 Bedienhebel „Zusatzhydraulik 2"
9 Not-Aus-Schalter
10 Signalhorntaster
Übersichten
8
9
