5
Wartungspunkte zugängig machen
Bodenplatte ausbauen/einbauen bei
Zweipedalbedienung (Variante)
Rechte Bodenplatte ausbauen
ACHTUNG
Bei beschädigten Kabeln besteht
Kurzschlussgefahr.
– Die Anschlusskabel auf Beschädi-
gungen kontrollieren.
– Beim Aus- und Einbau der Bo-
denplatte darauf achten, dass die
Anschlusskabel nicht beschädigt
werden.
VORSICHT
Beim Schließen der Bodenplatte darf
sich nichts zwischen Bodenplatte und
Rahmenkante befinden. Es besteht
Quetschgefahr!
– Darf achten, dass sich beim Schlie-
ßen nichts zwischen Bodenplatte
und Rahmenkante befindet.
HINWEIS

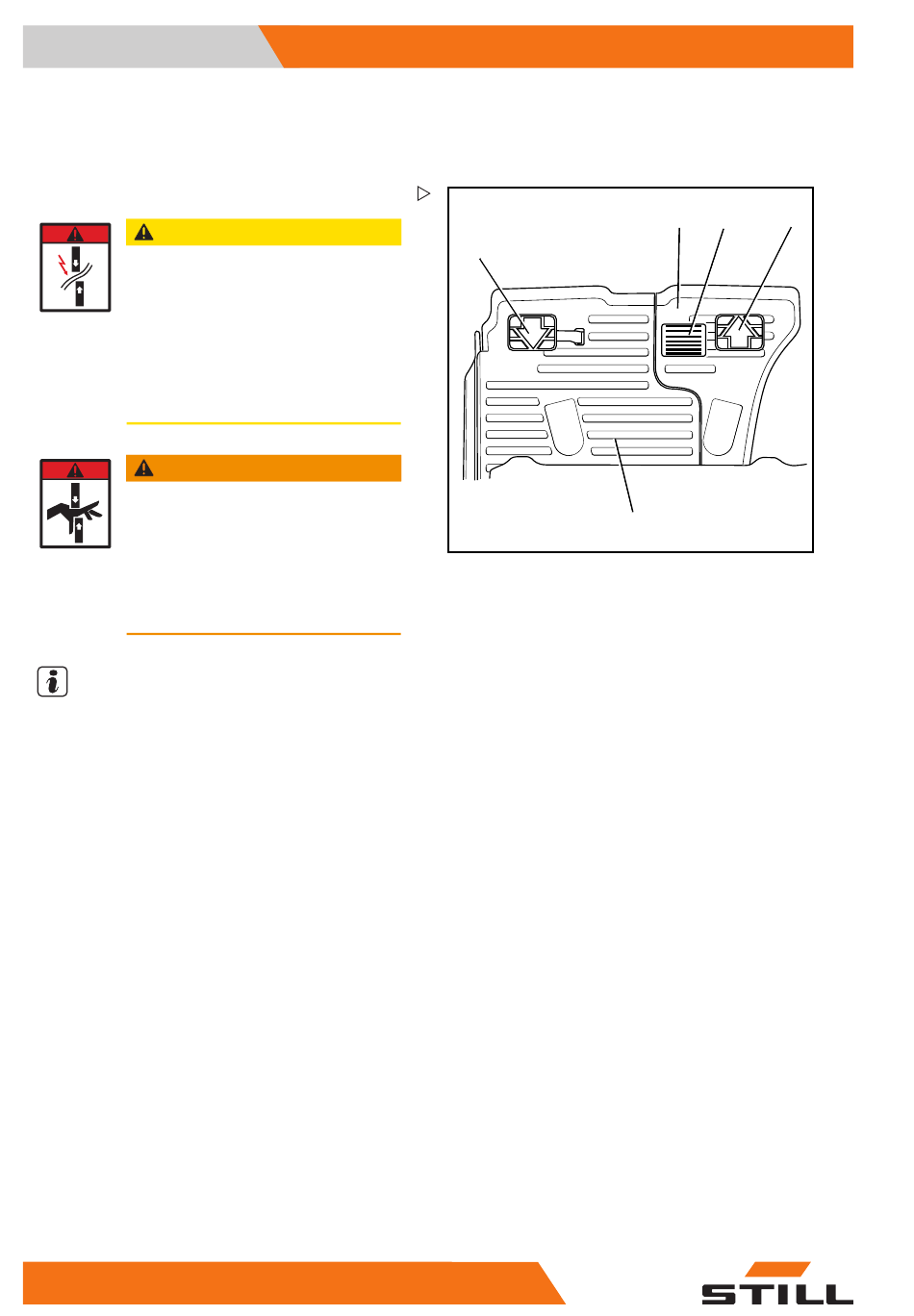

Die Fahrpedale (3) und (5) sind an der linken
Bodenplatte angebaut und werden mit der
Bodenplatte entnommen. Konstruktiv bedingt
muss immer zuerst die rechte Bodenplatte
entnommen werden.
– Die Bodenplatte (1) nach vorne anheben
und vorsichtig über das Bremspedal (2)
und das Vorwärtsfahrpedal (3) nach oben
führen.
– Die Bodenplatte abnehmen.
Rechte Bodenplatte einbauen
– Die Bodenplatte ansetzen.
– Die Bodenplatte vorsichtig über das Brems-
pedal und das Vorwärtsfahrpedal nach
unten führen.
– Die Bodenplatte schließen.
Linke Bodenplatte ausbauen
– Die Bodenplatte (4) anheben.
346
5
55048011500 DE - 02/2018
Wartung
1
2
3
4
5060_003-117
