Bedienung
GEFAHR
Es besteht Lebensgefahr durch her-
abstürzende Lasten oder absinkende
Bauteile des Staplers.
– Nicht unter die angehobene Last
treten.
– Nachfolgende Handlungsschritte
einhalten.
HINWEIS
Der zum Ausbauen der Ventilabdeckung
benutzte Innensechskantschlüssel wird auch
zum Notablassen benötigt.
– Ventilabdeckung ausbauen.
– Innensechskantschlüssel weiter verwen-
den.
HINWEIS
Bei dem Vorgehen wird zwischen den Bedie-
nelementausführungen unterschieden.

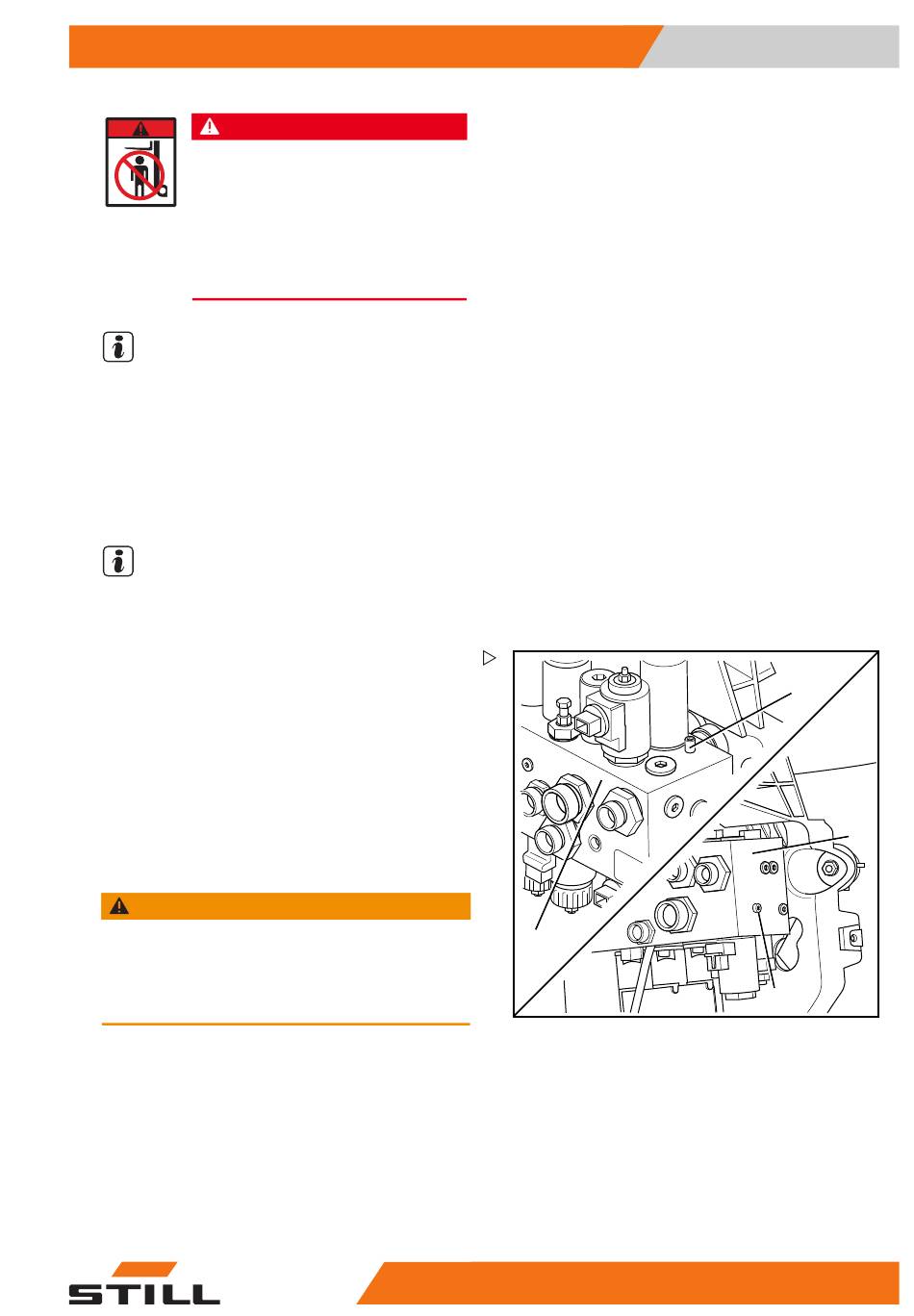

Bei Joystick 4Plus- und Minihebel-Ausführung
(A):
– Am Ventilblock (5) die Notablassschraube
(2) mit dem Innensechskantschlüssel um
max. 1,5 Umdrehungen lösen.
Bei Mehrhebel-Ausführung (B):
– Am Ventilblock (3) die Notablassschraube
(4) mit dem Innensechskantschlüssel um
max. 1,5 Umdrehungen lösen.
VORSICHT
Die Last senkt sich ab!
Die Absenkgeschwindigkeit wird durch das Her-
ausschrauben der Notablassschraube reguliert.
– Nachfolgende Liste beachten.
Für beide Ausführungen gilt:
• Anzugsdrehmoment:
max. 2,5 Nm
• Wenig herausschrauben:
Last sinkt langsam ab
• Weit herausschrauben:
Last sinkt schnell ab
A
5
A
B
55048011500 DE - 02/2018
Verhalten in Notsituationen
Joystick 4Plus- und Minihebel-Ausführung
Mehrhebel-Ausführung
4
6210_003-100_V2
2
3
4
B
