Bedienung
Anbaugeräte mit Minihebel Zweifach
steuern

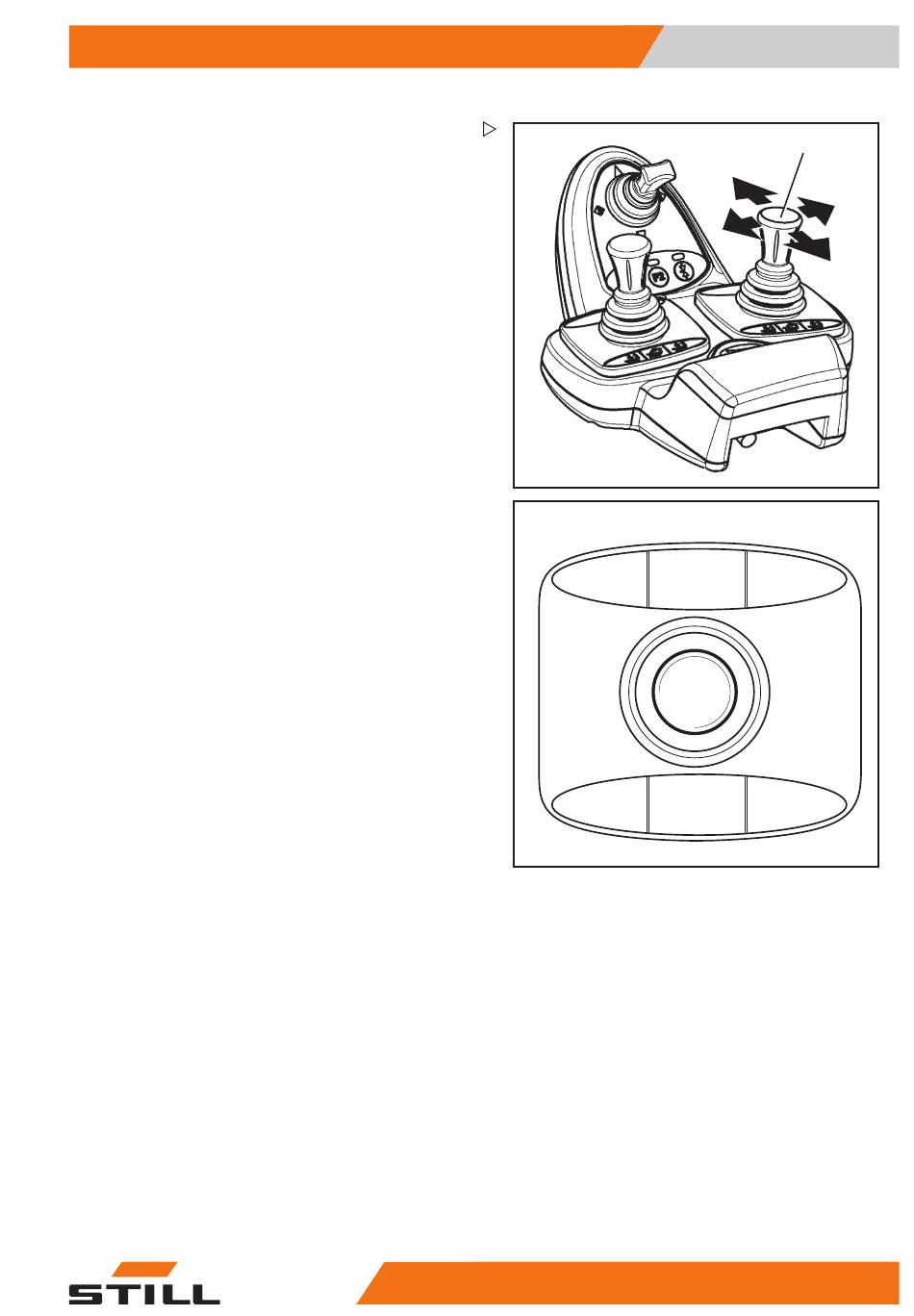

Das Steuern von Anbaugeräten (Variante)
erfolgt in dieser Ausstattung mit dem Kreuz-
hebel „Anbaugeräte"(1).
Die Piktogramme am Kreuzhebel „Anbauge-
räte" zeigen jeweils die Funktionen, die mit
diesem Hebel aktiviert werden.
Dabei gilt grundsätzlich:
– Kreuzhebel „Anbaugeräte"(1) in Pfeilrich-
tung (A) bewegen.
Das Anbaugerät bewegt sich entsprechend
des in Position (A) angebrachten Pikto-
gramms.
– Kreuzhebel „Anbaugeräte"(1) in Pfeilrich-
tung (B) bewegen.
Das Anbaugerät bewegt sich entsprechend
des in Position (B) angebrachten Pikto-
gramms.
– Kreuzhebel „Anbaugeräte"(1) in Pfeilrich-
tung (C) bewegen.
Das Anbaugerät bewegt sich entsprechend
des in Position (C) angebrachten Pikto-
gramms.
– Kreuzhebel „Anbaugeräte"(1) in Pfeilrich-
tung (D) bewegen.
Das Anbaugerät bewegt sich entsprechend
des in Position (D) angebrachten Pikto-
gramms.
55048011500 DE - 02/2018
