Linke Bodenplatte Ausbauen; Linke Bodenplatte Einbauen - Still Rx50-10 Originalbetriebsanleitung

5
Wartungspunkte zugängig machen

Linke Bodenplatte ausbauen

ACHTUNG
Bei beschädigten Kabeln besteht
Kurzschlussgefahr.
– Die Anschlusskabel auf Beschädi-
gungen kontrollieren.
– Beim Aus- und Einbau der Bo-
denplatte darauf achten, dass die
Anschlusskabel nicht beschädigt
werden.
VORSICHT
Beim Schließen der Bodenplatte darf
sich nichts zwischen Bodenplatte und
Rahmenkante befinden. Es besteht
Quetschgefahr!
– Darf achten, dass sich beim Schlie-
ßen nichts zwischen Bodenplatte
und Rahmenkante befindet.
HINWEIS

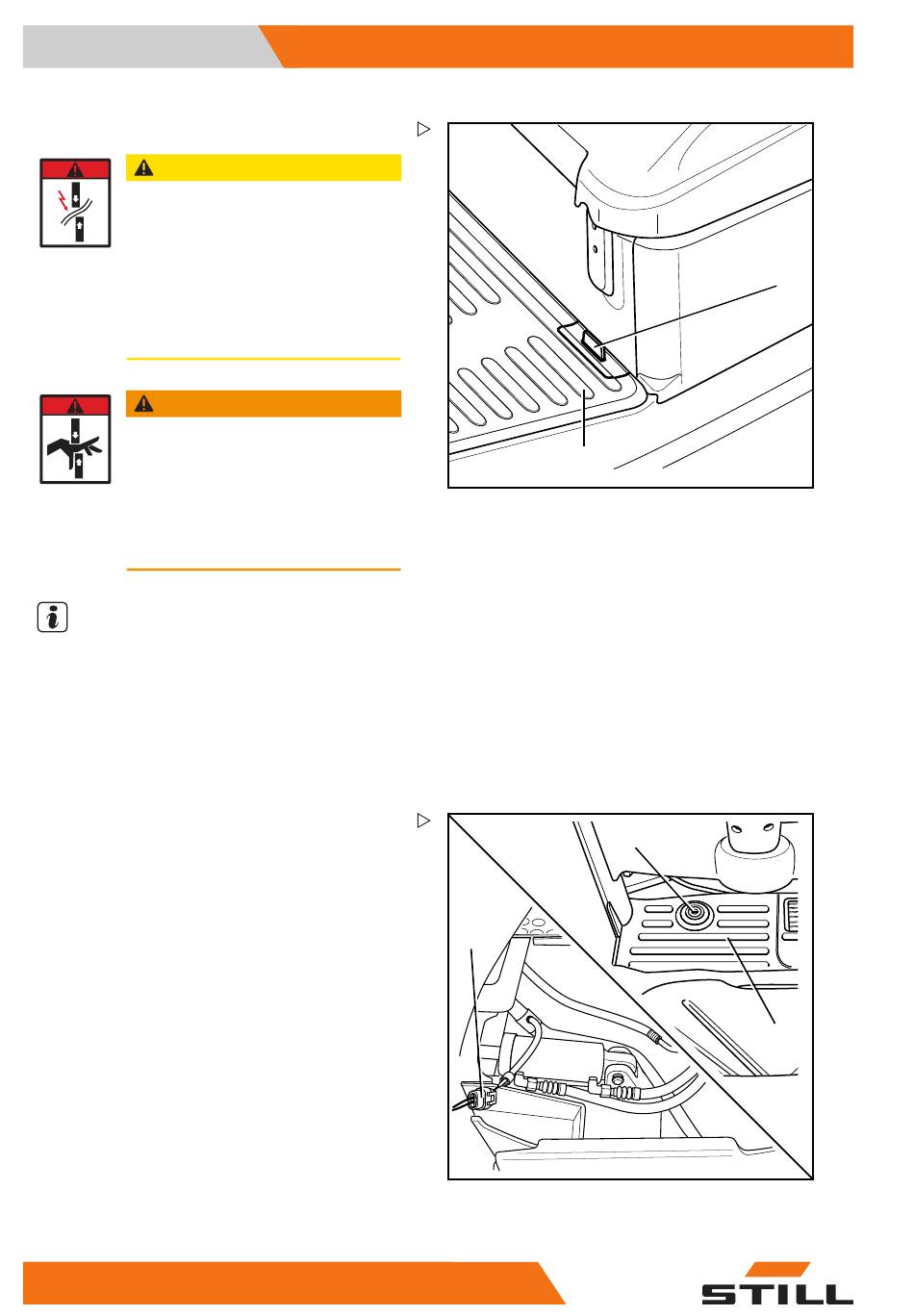

Die linke Bodenplatte (1) ist mit einer Ausspa-
rung versehen, in die man zum Anheben mit
den Fingern fassen kann. Die Aussparung
befindet sich unter der Gummiabdeckung (4).
– Die Gummiabdeckung (4) nach vorne
aufklappen und in die Aussparung fassen.
– Die Bodenplatte (1) anheben.
– Den Verbindungsstecker (2) vom Fußtaster
des Signalhorn (3) trennen.
– Die Bodenplatte abnehmen.

Linke Bodenplatte einbauen

– Die Bodenplatte ansetzen.
– Den Verbindungsstecker vom Fußtaster
des Signalhorns verbinden.
– Die Bodenplatte schließen.
