Batteriewechsel und -transport
– Zum Herunterklappen der Brückenstütze
das rote Gurtband (2) hochziehen und hal-
ten, um die Verriegelung (4) zu entlasten.
– Entriegelungsknopf (11) drücken und
halten.
– Brückenstütze langsam vollständig herun-
terklappen.
– Gurtband und Entriegelungsknopf loslas-
sen.
GEFAHR
Ist die Batterie nicht richtig verriegelt, kann die
Batterie aus dem Stapler rutschen, es besteht
Lebensgefahr!

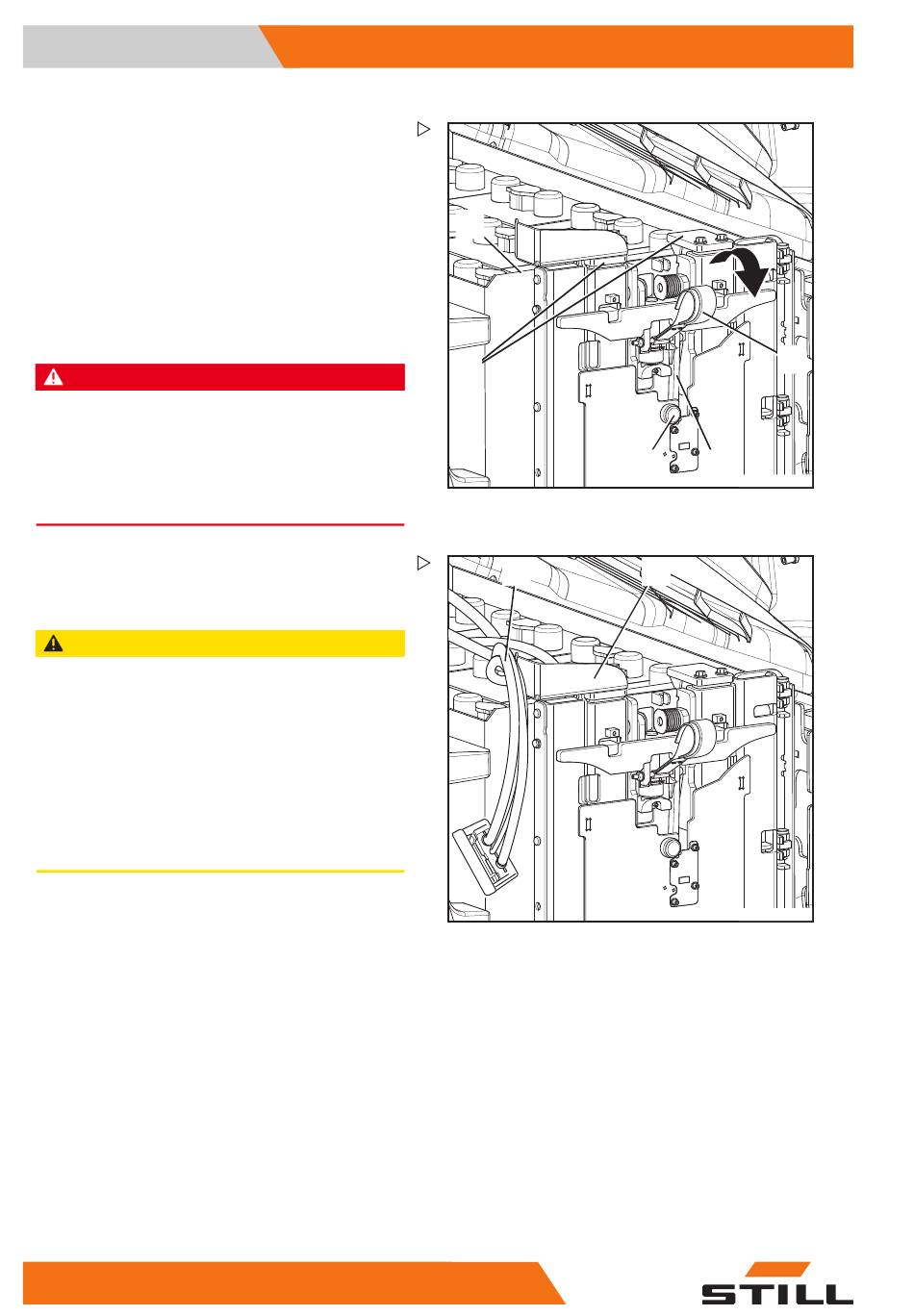

– Sicherstellen, dass der Batterieanschlag (5)
vollständig eingeschoben ist und hinter den
Batterietrog (6) greift.
– Batteriekabel (12) immer links der Kabel-
führung (10) verlegen, wie im Bild darge-
stellt.
ACHTUNG
Beschädigung des Batteriekabels durch Einklem-
men möglich, es besteht Kurzschlussgefahr durch
Quetschen!
Ist das Batteriekabel (12) rechts der Kabelführung
(10) verlegt, wird das Batteriekabel zwischen
Batteriebrücke und Batterietür eingeklemmt. Es
kann zu Beschädigung des Batteriekabels oder des
Batteriesteckers und zum Kurzschluss kommen.
– Sicherstellen, dass das Batteriekabel richtig
liegt.
– Batteriestecker anschließen.
– Batterietür schließen.
– Batteriehaube schließen.
